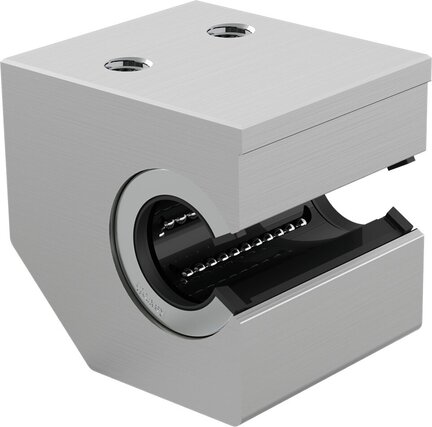

Zestaw liniowy, aluminium, z dwiema uszczelkami, LSAS-A-30-DD (R107163020) - Bosch-Rexroth

SKU: OC-REXROTH011947

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw liniowy, aluminium, z dwiema uszczelkami, LSAS-A-30-DD (R107163020) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Z otwartym bokiem
Z super tuleją toczną A
Średnica wału d = 30
Z dwoma uszczelkami
Wersja: Normalny

Precyzyjna obudowa o lekkiej konstrukcji (aluminiowa)
Super tuleja toczna A z wyrównaniem błędu prostoliniowości
Mocowanie za pomocą stożkowego kołka karbowego
Założone wcześniej pierścienie uszczelniające
Możliwość dosmarowywania

Cechy produktów
Średnica wału d [mm]	30.0
Konstrukcja prowadnic z tulejami tocznymi	S – z otwartym bokiem
Seria	Super A (z wyrównaniem błędu prostoliniowości)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	5020.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Wymiar zewnętrzny D [mm]	47.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	1.18
Wartość nośności statycznej C0 [N]	2880.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia.
Wskazówka, odstęp promieniowy wału h6	w stanie naprężonym (przykręcony)
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	6

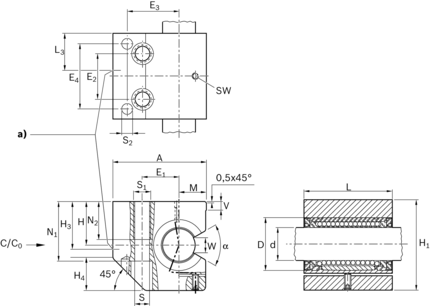

Wymiar A [mm]	86
Wymiar D [mm]	47
Wymiar E1 [mm]	34
Wymiar E2 [mm]	42
Wymiar E3 [mm]	48
Wymiar E4 [mm]	60
Wymiar H [mm]	40.0
Wymiar H1 [mm]	82
Wymiar H3 [mm]	44
Wymiar H4 [mm]	30
Wymiar L [mm]	79
Wymiar L3 [mm]	34
Wymiar M [mm]	25
Wymiar N1 [mm]	55
Wymiar N2 [mm]	24
Wymiar S [mm]	13.5
Wymiar S2 [mm]	10
Wymiar SW [mm]	3
Wymiar V [mm]	8
Wymiar W [mm]	14
Kąt α [°]	57
