Opis produktu - Zestaw liniowy, stal, bez uszczelki, LSFDR2-20-WV-500 (R072352080) - Bosch-Rexroth

Zestaw liniowy (stal)
Tuleja toczna Compact, z kołnierzem
Rowki toczne = 2
Średnica wału d = 20
W wałem
500 = długość standardowa zgodnie z tabelą
Bez uszczelki
Wersja: Normalny

Tuleja kołnierzowa ze stali
Momentowa tuleja toczna Compact
W przypadku średnicy wału 12 i 16 mm jeden rowek toczny
Od średnicy wału 20 mm dwa rowki toczne
Przenoszące moment obrotowy hartowane wkładki stalowe, fabrycznie ustawione bezluzowo
Założone wcześniej pierścienie uszczelniające
Wersja bez przechyleń: Montaż 2 zestawów liniowych, patrz rozdział "Montaż"
Możliwość dosmarowywania

Cechy produktów
Średnica wału d [mm]	20.0
Konstrukcja prowadnic z tulejami tocznymi	F – kołnierz
Seria	Moment obrotowy
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	1550.0
Informacja o nośności dynamicznej C	Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować kierunek obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Dynamiczny moment zginający Mt [Nm]	12.0
Masa m (kg/m) [kg/m]	2.45
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	1.9
Wartość nośności statycznej C0 [N]	1050.0
Wskazówka: statyczny udźwig C0	Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować kierunek obciążenia.

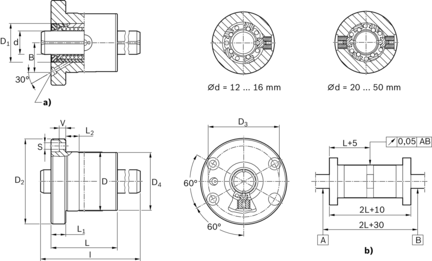

Wymiar B [mm]	24
Wymiar D1 [mm]	32
Wymiar D h6 [mm]	48
Wymiar D2 [mm]	70
Wymiar D3 [mm]	58
Wymiar D4 [mm]	48
Wymiar L H11 [mm]	55
Wymiar L1 [mm]	12
Wymiar L2 [mm]	10
Wymiar S [mm]	5.5
Wymiar V [mm]	5
Wskazówka, długość standardowa l wału [mm]	R.... ... 85: l = 900 mm, R.... ... 87: l = 1200 mm, R.... ... 88: l = 2000 mm
Długość standardowa l wału [mm]	500
