Zestaw liniowy, stal, bez uszczelki, LSHDR2-30-WV-2000 (R072153088) - Bosch-Rexroth

SKU: OC-REXROTH010543

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw liniowy, stal, bez uszczelki, LSHDR2-30-WV-2000 (R072153088) - Bosch-Rexroth

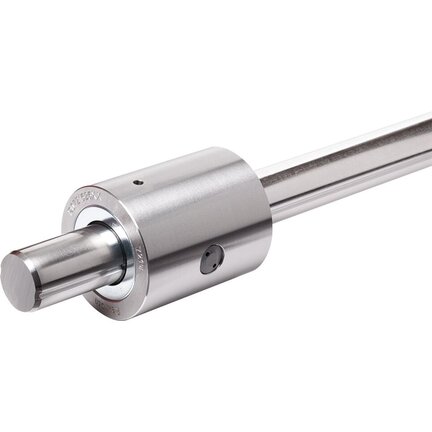

Zestaw liniowy (stal)
Tuleja toczna Compact, budowa tulejowa
Rowki toczne = 2
Średnica wału d = 30
W wałem
2000 = długość standardowa zgodnie z tabelą
Bez uszczelki
Wersja: Normalny

Precyzyjna obudowa tandemowa ze stali
Precyzyjny wał stalowy z dwoma rowkami tocznymi
W przypadku średnicy wału 12 i 16 mm jeden rowek toczny
Od średnicy wału 20 mm dwa rowki toczne
Rowek wpustowy do przenoszenia momentu obrotowego
Przenoszące moment obrotowy hartowane wkładki stalowe, fabrycznie ustawione bezluzowo
Wersja bez przechyleń
Założone wcześniej pierścienie uszczelniające
Możliwość dosmarowywania
Momentowa tuleja toczna Compact

Cechy produktów
Średnica wału d [mm]	30.0
Konstrukcja prowadnic z tulejami tocznymi	H – budowa tulejowa
Seria	Moment obrotowy
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	3680.0
Informacja o nośności dynamicznej C	Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować kierunek obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Dynamiczny moment zginający Mt [Nm]	37.0
Masa m (kg/m) [kg/m]	5.5
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	13.2
Wartość nośności statycznej C0 [N]	2790.0
Wskazówka: statyczny udźwig C0	Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować kierunek obciążenia.

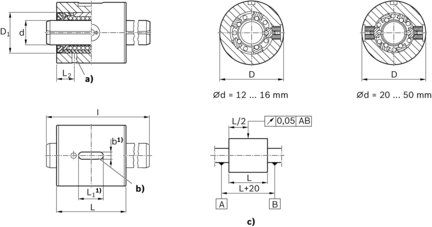

Wymiar b P9 [mm]	6
Wymiar D1 [mm]	47
Wymiar D h6 [mm]	65
Wymiar L H11 [mm]	80
Wymiar L1 [mm]	28
Wymiar L2 [mm]	16.5
Wymiar t [mm]	3.5
Wskazówka, długość standardowa l wału [mm]	R.... ... 85: l = 900 mm, R.... ... 87: l = 1200 mm, R.... ... 88: l = 2000 mm
Długość standardowa l wału [mm]	600
