Zestaw liniowy, stal, bez uszczelki, LSSDR1T-16-SPECIAL (R109721686) - Bosch-Rexroth

SKU: OC-REXROTH332486

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw liniowy, stal, bez uszczelki, LSSDR1T-16-SPECIAL (R109721686) - Bosch-Rexroth

Zestaw liniowy (stal)
2 momentowe tuleje toczne, tandem
Rowki toczne = 1
Średnica wału d = 16
SPECIAL = długość wału obrabiana zgodnie z rysunkiem
Bez uszczelki
Wersja: Normalny

Precyzyjna obudowa tandemowa ze stali
Precyzyjny wał stalowy z jednym rowkiem tocznym
Dwie momentowe tuleje toczne
Przenoszące moment obrotowy hartowane wkładki stalowe, fabrycznie ustawione bezluzowo
Wersja bez przechyleń
Założone wcześniej pierścienie uszczelniające

Cechy produktów
Średnica wału d [mm]	16.0
Konstrukcja prowadnic z tulejami tocznymi	T – tandem
Seria	Moment obrotowy
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	1260.0
Informacja o nośności dynamicznej C	Nośność, gdy obydwie tuleje toczne są obciążane równomiernie. Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować kierunek obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Dynamiczny moment zginający Mt [Nm]	5.5
Wymiar zewnętrzny D [mm]	26.0
Masa m (kg/m) [kg/m]	1.57
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	0
Wartość nośności statycznej C0 [N]	1060.0
Wskazówka: statyczny udźwig C0	Nośność, gdy obydwie tuleje toczne są obciążane równomiernie. Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować kierunek obciążenia.

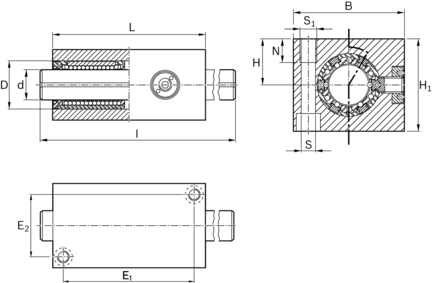

Wymiar B [mm]	50
Wymiar D [mm]	26
Wymiar E1 [mm]	70
Wymiar E2 [mm]	36
Wymiar H [mm]	22.0
Wymiar H1 [mm]	42
Wymiar L [mm]	84
Wymiar N [mm]	12
Wymiar S [mm]	5.3
Długość standardowa l wału [mm]	400
