Opis produktu - Zestaw liniowy, stal, M-60, bez uszczelki, LSG-M-60 (R106516000) - Bosch-Rexroth

Zestaw liniowy (stal)
Zamknięty
Ze standardową tuleją toczną (metalową)
Średnica wału d = 60
Bez uszczelki
Wersja: Normalny

Obudowa precyzyjna (żeliwo szare/stal)
Standardowa tuleja toczna z pierścieniami uszczelniającymi
Dwa pierścienie zabezpieczające

Cechy produktów
Średnica wału d [mm]	60.0
Konstrukcja prowadnic z tulejami tocznymi	– zamknięte
Seria	Standardowe (metalowe)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	11500.0
Informacja o nośności dynamicznej C	Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować położenie i kierunek obciążenia.
Maksymalne przyspieszenie amax [m/s²]	50.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	2.0
Wymiar zewnętrzny D [mm]	90.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +100 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	do standardowych tulei tocznych bez pierścieni uszczelniających
Masa [kg]	6.3
Wartość nośności statycznej C0 [N]	9160.0
Wskazówka: statyczny udźwig C0	Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować położenie i kierunek obciążenia.
Wskazówka, odstęp promieniowy wału h6	"Obliczona statystycznie na podstawie tolerancji obwodu i tolerancji wału. Przy uwzględnieniu średnicy zewnętrznej tulei tocznej i otworu w obudowie otrzymuje się w przypadku wału h6 podobne wartości odstępu promieniowego, co podane dla standardowej tulei tocznej R0610 w kolumnie "h6/H7" w części "Odstęp promieniowy".
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	36

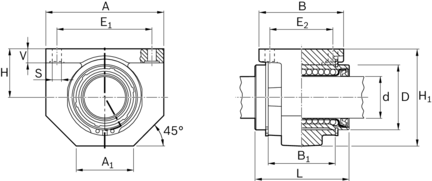

Wymiar A [mm]	160
Wymiar A1 [mm]	70
Wymiar B [mm]	92
Wymiar B1 [mm]	95
Wymiar D [mm]	90
Wymiar E1 [mm]	132
Wymiar E2 [mm]	65
Wymiar H [mm]	60.0
Wymiar H1 [mm]	125
Wymiar L [mm]	125
Wymiar S [mm]	11
Wymiar V [mm]	15
Wskazówka, wymiar H1	Tolerancja ISO 8062-3 – DCTG 9.
