Zestaw linowy, stal, M-40, z dwiema uszczelkami, LSG-M-40-DD (R106524000) - Bosch-Rexroth

SKU: OC-REXROTH011823

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw linowy, stal, M-40, z dwiema uszczelkami, LSG-M-40-DD (R106524000) - Bosch-Rexroth

Zestaw liniowy (stal)
Zamknięty
Ze standardową tuleją toczną (metalową)
Średnica wału d = 40
Z dwoma uszczelkami
Wersja: Normalny

Obudowa precyzyjna (żeliwo szare/stal)
Standardowa tuleja toczna z pierścieniami uszczelniającymi
Dwa pierścienie zabezpieczające

Cechy produktów
Średnica wału d [mm]	40.0
Konstrukcja prowadnic z tulejami tocznymi	– zamknięte
Seria	Standardowe (metalowe)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	5170.0
Informacja o nośności dynamicznej C	Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować położenie i kierunek obciążenia.
Maksymalne przyspieszenie amax [m/s²]	100.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	2.5
Wymiar zewnętrzny D [mm]	62.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	do standardowych tulei tocznych bez pierścieni uszczelniających
Masa [kg]	2.56
Wartość nośności statycznej C0 [N]	3810.0
Wskazówka: statyczny udźwig C0	Nośności odpowiadają wartościom minimalnym, gdyż nie zawsze można jednoznacznie zdefiniować położenie i kierunek obciążenia.
Wskazówka, odstęp promieniowy wału h6	"Obliczona statystycznie na podstawie tolerancji obwodu i tolerancji wału. Przy uwzględnieniu średnicy zewnętrznej tulei tocznej i otworu w obudowie otrzymuje się w przypadku wału h6 podobne wartości odstępu promieniowego, co podane dla standardowej tulei tocznej R0610 w kolumnie "h6/H7" w części "Odstęp promieniowy".
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	24

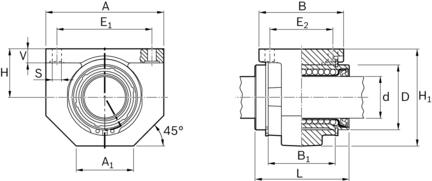

Wymiar A [mm]	108
Wymiar A1 [mm]	51
Wymiar B [mm]	78
Wymiar B1 [mm]	56
Wymiar D [mm]	62
Wymiar E1 [mm]	86
Wymiar E2 [mm]	58
Wymiar H [mm]	45.0
Wymiar H1 [mm]	90
Wymiar L [mm]	80
Wymiar S [mm]	9
Wymiar V [mm]	12
Wskazówka, wymiar H1	Tolerancja ISO 8062-3 – DCTG 9.
