Zestaw linowy, stal, z dwiema uszczelkami, LSG-A-16-DD (R106561640) - Bosch-Rexroth

SKU: OC-REXROTH011833

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

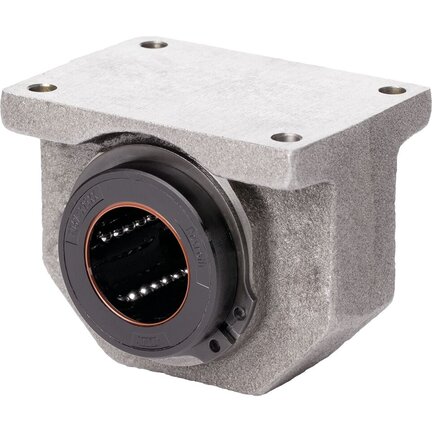

Opis produktu - Zestaw linowy, stal, z dwiema uszczelkami, LSG-A-16-DD (R106561640) - Bosch-Rexroth

Zestaw liniowy (stal)
Zamknięty
Z super tuleją toczną A
Średnica wału d = 16
Z dwoma uszczelkami
Wersja: Normalny

Obudowa precyzyjna (żeliwo szare/stal)
Super tuleja toczna A z wyrównaniem błędu prostoliniowości
Zintegrowane pierścienie uszczelniające

Cechy produktów
Średnica wału d [mm]	16.0
Konstrukcja prowadnic z tulejami tocznymi	– zamknięte
Seria	Super A (z wyrównaniem błędu prostoliniowości)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	1500.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: Ø d 12 i 16: f = 0,82, f₀ = 0,86,Ø d 20 do 50: f = 0,82, f₀ = 0,78
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Wymiar zewnętrzny D [mm]	26.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	0.25
Wartość nośności statycznej C0 [N]	830.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: Ø d 12 i 16: f = 0,82, f₀ = 0,86,Ø d 20 do 50: f = 0,82, f₀ = 0,78
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	2

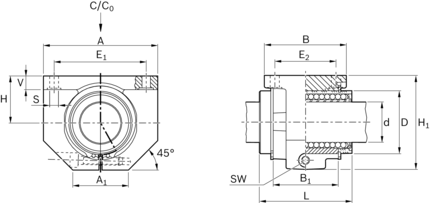

Wymiar A [mm]	50
Wymiar A1 [mm]	26
Wymiar B [mm]	35
Wymiar B1 [mm]	22
Wymiar D [mm]	26
Wymiar E1 [mm]	40
Wymiar E2 [mm]	26
Wymiar H [mm]	22.0
Wymiar H1 [mm]	42
Wymiar L [mm]	36
Wymiar S [mm]	4.5
Wymiar SW [mm]	3
Wymiar V [mm]	6.5
Wskazówka, wymiar H1	Tolerancja ISO 8062-3 – DCTG 9.
