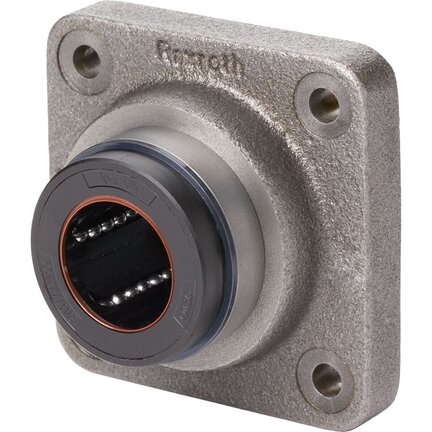

Zestaw linowy, stal, z dwiema uszczelkami, LSGF-A-40-DD (R108164040) - Bosch-Rexroth

SKU: OC-REXROTH012013

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw linowy, stal, z dwiema uszczelkami, LSGF-A-40-DD (R108164040) - Bosch-Rexroth

Zestaw liniowy (stal)
Kołnierz
Z super tuleją toczną A
Średnica wału d = 40
Z dwoma uszczelkami
Wersja: Normalny

Precyzyjna obudowa kołnierzowa (żeliwo szare)
Super tuleja toczna A z wyrównaniem błędu prostoliniowości
Dwa pierścienie zabezpieczające, w przypadku średnicy wału od 12 do 40 dodatkowo również dwa pierścienie dystansowe (stalowe)
Zintegrowane pierścienie uszczelniające
Brak możliwości ustawiania odstępu promieniowego
Brak nasmarowania wstępnego

Cechy produktów
Średnica wału d [mm]	40.0
Konstrukcja prowadnic z tulejami tocznymi	F – kołnierz
Seria	Super A (z wyrównaniem błędu prostoliniowości)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	8240.0
Informacja o nośności dynamicznej C	Określenie nośności dynamicznej bazuje na drodze przesuwu 100 000 m. Jeśli podstawą jest 50 000 m, należy pomnożyć wartości C wg tabeli przez 1,26.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Wymiar zewnętrzny D [mm]	62.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	1.67
Wartość nośności statycznej C0 [N]	4350.0
Wskazówka: statyczny udźwig C0	Określenie nośności dynamicznej bazuje na drodze przesuwu 100 000 m. Jeśli podstawą jest 50 000 m, należy pomnożyć wartości C wg tabeli przez 1,26.
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	8
Wymiar B [mm]	108
Wymiar D [mm]	62
Wymiar D1 [mm]	66.5
Tolerancja wymiaru D1	+0.8
Wymiar D2 [mm]	80
Wymiar E [mm]	78
Wymiar L [mm]	80
Wymiar L1 [mm]	36
Wymiar S H13 [mm]	11
Wymiar V [mm]	16
Wymiar W [mm]	22
