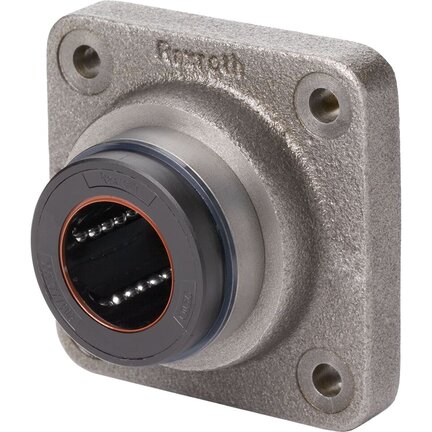

Zestaw linowy, stal, z dwiema uszczelkami, LSGF-B-20-DD (R108182040) - Bosch-Rexroth

SKU: OC-REXROTH012017

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw linowy, stal, z dwiema uszczelkami, LSGF-B-20-DD (R108182040) - Bosch-Rexroth

Zestaw liniowy (stal)
Kołnierz
Z super tuleją toczną B
Średnica wału d = 20
Z dwoma uszczelkami
Wersja: Normalny

Precyzyjna obudowa kołnierzowa (żeliwo szare)
Super tuleja toczna B bez wyrównania błędu prostoliniowości
Dwa pierścienie zabezpieczające, w przypadku średnicy wału od 12 do 40 dodatkowo również dwa pierścienie dystansowe (stalowe)
Zintegrowane pierścienie uszczelniające
Brak możliwości ustawiania odstępu promieniowego
Brak nasmarowania wstępnego

Cechy produktów
Średnica wału d [mm]	20.0
Konstrukcja prowadnic z tulejami tocznymi	F – kołnierz
Seria	Super B (bez wyrównania błędu prostoliniowości)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	2020.0
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Wymiar zewnętrzny D [mm]	32.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	0.31
Wartość nośności statycznej C0 [N]	1050.0
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	3

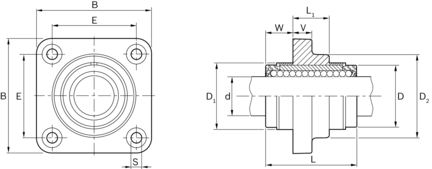

Wymiar B [mm]	60
Wymiar D [mm]	32
Wymiar D1 [mm]	35
Tolerancja wymiaru D1	+0.8
Wymiar D2 [mm]	42
Wymiar E [mm]	42
Wymiar L [mm]	45
Wymiar L1 [mm]	18
Wymiar S H13 [mm]	6.6
Wymiar V [mm]	10
Wymiar W [mm]	13.5
