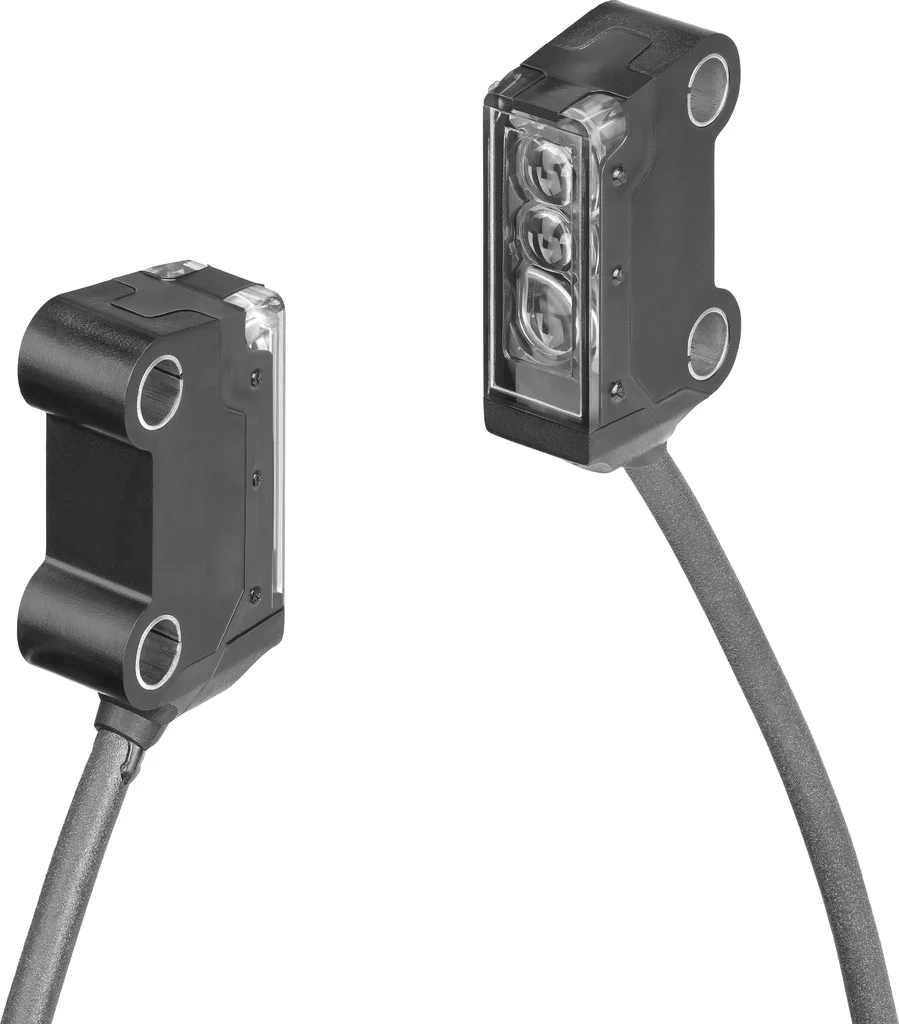

Bariera świetlna SOOD-TB-R-PN (8075656) serii SOOD - Festo
Festo

Bariera świetlna SOOD-TB-R-PN (8075656) serii SOOD - Festo

SKU: OT-FESTO081470 MPN: SOOD-TB-R-PN
Producent: Festo
Cena netto/szt. 755,81 zł
929,65 zł brutto/szt.
Bariera świetlna SOOD-TB-R-PN (8075656) serii SOOD - Festo
755,81 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Bariera świetlna SOOD-TB-R-PN (8075656) serii SOOD - Festo

Optoelektroniczne czujniki SOOD doskonale wykonują zadania związane z rozpoznawaniem obiektów - nawet w bardzo wąskiej przestrzeni zabudowy. Szybsze i ekonomiczne niż kiedykolwiek dzięki standaryzowanym funkcjom czujnika i możliwości wielokrotnego użytku.

  • Łatwość obsługi
  • Szybkie uruchamianie
  • Bezpieczne i stabilne wykrywanie
  • Atrakcyjny stosunek ceny do wydajności

Dane techniczne

KonstrukcjaKonstrukcja blokowa
Spełnia normęEN 60947-5-2
Symbol00995974
CertyfikacjaRCM Mark
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Jednostka certyfikującaUL E232949
Informacja o materiałachZgodność z dyrektywą RoHS
Zasada pomiaruoptoelektroniczny
Metoda detekcjiBariera świetlna jednokierunkowa
Rodzaj światłaczerwone
Maks. plamka świetlna150 mm przy 2000 mm
Zakres roboczy0 mm
Temperatura otoczenia-25 degC
Wyjście dwustanowepush-pull
Funkcja elementu przełączającegoPNP, dark-switching
Maks. częstotliwość przełączania800 Hz
Maks. prąd wyjściowy50 mA
Spadek napięcia0 V
Zabezpieczenie przeciwzwarciowePulsed
Zakres napięcia roboczego DC10 V
Tętnienia resztkowe10%
Prąd jałowy11 mA
Ochrona przed zmianą polaryzacjido wszystkich przyłączy elektrycznych
Przyłącze elektryczne 1, rodzaj przyłączaKabel z wtyczką
Przyłącze elektryczne 1, technika przyłączeniowaM8x1 kodowanie A wg EN 61076-2-104
Przyłącze elektryczne 1, liczba pinów/żył3
Przyłącze elektryczne 1, rodzaj mocowaniaRyglowanie śrubą SW 9
Przyłącze elektryczne 1, układ połączeń00991155
Materiał stykówMosiądz pozłacany
Długość kabla0.15 m
Właściwości kablaStandard
Materiał osłony kablaTPE-U(PUR)
Typ mocowaniaPrzy pomocy otworów przelotowych
Moment dokręcenia0.5 Nm
Pozycja montażudowolny
Waga produktu20 g
Materiał obudowyABS
Wskaźnik gotowości do pracyDioda LED zielona
Wskaźnik stanu przełączeniaDioda LED żółta
Wskaźnik rezerwy działaniaDioda LED żółta migająca
Stopień ochronyIP65
Napięcie izolacji500 V
Odporność na napięcie udarowe1 kV
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-strefa III
Stopień zanieczyszczenia3

Parametry techniczne - Bariera świetlna SOOD-TB-R-PN (8075656) serii SOOD - Festo

Funkcja elementu przełączającego
PNP, dark switching, NPN, light switching
Podłączenie elektryczne 1, liczba pinów/żył
3
Podłączenie elektryczne 1, sposób montażu
Screw lock
Odporność na piki napięcia
1 kV
Charakterystyka kabla
Standard
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Materiał styków elektrycznych
Mosiądz pozłacany
Certyfikat
UL E232949
Sposób pomiaru
Optoelektroniczny
Wyjście dwustanowe
Push-pull
Podłączenie elektryczne 1, technologia podłączenia
M8x1, kodowanie A zgodnie z EN 61076-2-104
Maks. częstotliwość przełączania
800 Hz
Napięcie przebicia izolacji
500 V
Wskaźnik stanu przełączania
Żółta dioda LED
Spadek napięcia
0 ... 1.5 V
Prąd jałowy
11 mA
Wskaźnik prawidłowego montażu
Dioda LED miga na żółto
Rodzaj światła
Czerwony, LED
Metoda detekcji
Czujnik optyczny zaporowy, Nadajnik, Odbiornik
Maks. średnica plamki świetlnej
150 mm przy 2000 mm
Zasięg
0 ... 2 000 mm
Zgodność z normą
EN 60947-5-2
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65, IP67
Długość kabla
150 mm
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Kształt
Konstrukcja blokowa
Materiał obudowy
ABS, PC, TPE-U(PU)
Maks. Prąd wyjściowy
50 mA
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Pozycja zabudowy
Dowolna
Temperatura otoczenia
-25 ... 60 °C
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Konstrukcja blokowa
Waga produktu
20 g
Moment dokręcenia
0.5 Nm
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Zabezpieczenie przed zwarciem
Obwód impulsowy
Zakres napięcia roboczego DC
10 ... 30 V
Wskaźnik stanu gotowości
Zielona dioda LED
Tętnienie resztkowe
10%
Podłączenie elektryczne 1, typ podłączenia
Kabel z wtyczką
Nr kat.
OT-FESTO081470

Pliki do pobrania - Bariera świetlna SOOD-TB-R-PN (8075656) serii SOOD - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
