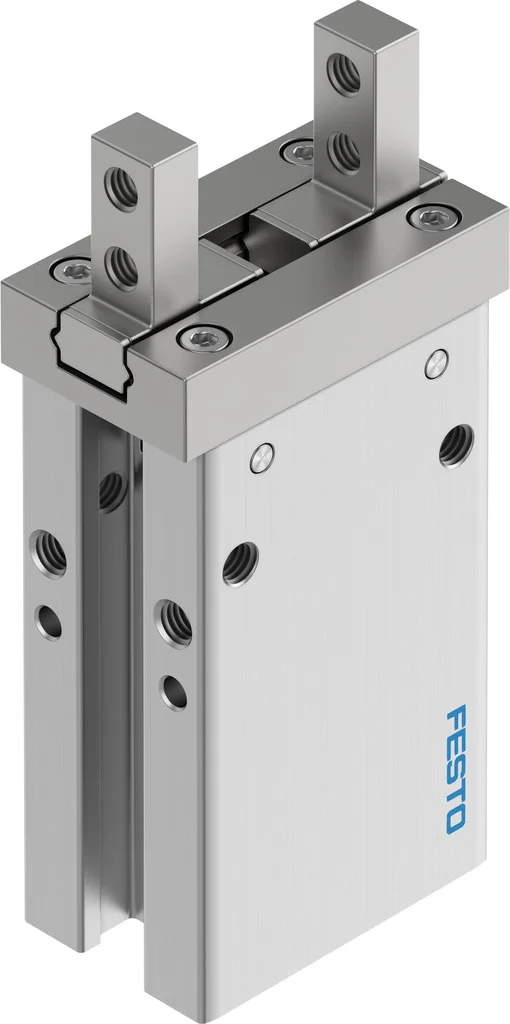

Chwytak równoległy DHPC-10-A-NO-S (8116759) serii DHPC - Festo
Festo

Chwytak równoległy DHPC-10-A-NO-S (8116759) serii DHPC - Festo

SKU: OT-FESTO086790 MPN: DHPC-10-A-NO-S
Producent: Festo
Cena netto/szt. 1 280,07 zł
1 574,49 zł brutto/szt.
Chwytak równoległy DHPC-10-A-NO-S (8116759) serii DHPC - Festo
1 280,07 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Chwytak równoległy DHPC-10-A-NO-S (8116759) serii DHPC - Festo

Najbardziej kompaktowy chwytak równoległy na rynku z imponującą siłą i dokładnością chwytania, dostępny w wielu wariantach, spełnia szeroki zakres wymagań i oferuje różne możliwości zastosowania.

  • Wytrzymałe i precyzyjne prowadzenie na łożyskach kulkowych
  • Duża siła chwytu przy niewielkich wymiarach
  • Maks. dokładność powtarzalności
  • Może być używany jako chwytak dwustronnego lub jednostronnego działania
  • Wersja jednostronnego działania z zabezpieczeniem siły chwytu, sprężyna otwiera (NO) lub zamyka szczęki (NC)
  • Odpowiedni do chwytania zewnętrznego i wewnętrznego
  • Wiele możliwości mocowania i montażu
  • Zrównoważona produkcja dzięki zmniejszeniu zużycia materiałów

Dane techniczne

Wielkość10
Skok na szczękę chwytającą2 mm
Maks. zamienność0.2 mm
Maks. luz kątowy szczęk chwytaka ax, ay0 deg
Maks. luz szczęk chwytających Sz0 mm
Symetria obrotowa0.2 mm
Dokładność powtarzalności chwytaka0.02 mm
Liczba szczęk chwytaka2
Typ napędupneumatyczny
Pozycja montażudowolny
Sposób działaniaJednostronnego działania
Funkcja chwytakaRównolegle
Zabezpieczenie siły chwytaniaprzy otwieraniu
KonstrukcjaKierunek przyłączenia z boku
ProwadnicaProwadzenie na łożyskach kulkowych
Sygnalizacja położeniado wyłącznika zbliżeniowego
Symbol00997349
WariantyNie wolno stosować metali, których głównym składnikiem jest miedź, cynk lub nikiel. Wyjątkiem są niklowane stale, niklowane chemicznie powierzchnie, płytki drukowane, przewody, elektryczne łączniki wtykowe i cewki.
Ciśnienie robocze0.35 MPa
Ciśnienie robocze3.5 bar
Ciśnienie robocze50.75 psi
Maks. częstotliwość robocza chwytaka3 Hz
Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)28 ms
Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)26 ms
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-B2-L
Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki
Temperatura otoczenia-10 degC
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie32.8 N
Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie16.4 N
Masowy moment bezwładności0.045 kgcm²
Maks. siła na szczękach chwytaka Fz, statyczna33 N
Maks. moment na szczęce chwytaka Mx, statyczny0.18 Nm
Maks. moment na szczęce chwytaka My statyczny0.28 Nm
Maks. moment na szczęce chwytaka Mz statyczny0.28 Nm
Waga produktu57 g
Typ mocowaniaMocowanie bezpośrednie przez otwór przelotowy
Przyłącze pneumatyczneM3
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał obudowyAluminium anodowane
Materiał szczęk chwytakaStal wysokostopowa nierdzewna

Parametry techniczne - Chwytak równoległy DHPC-10-A-NO-S (8116759) serii DHPC - Festo

Wielkość
10
Nr kat.
OT-FESTO086790

Pliki do pobrania - Chwytak równoległy DHPC-10-A-NO-S (8116759) serii DHPC - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
