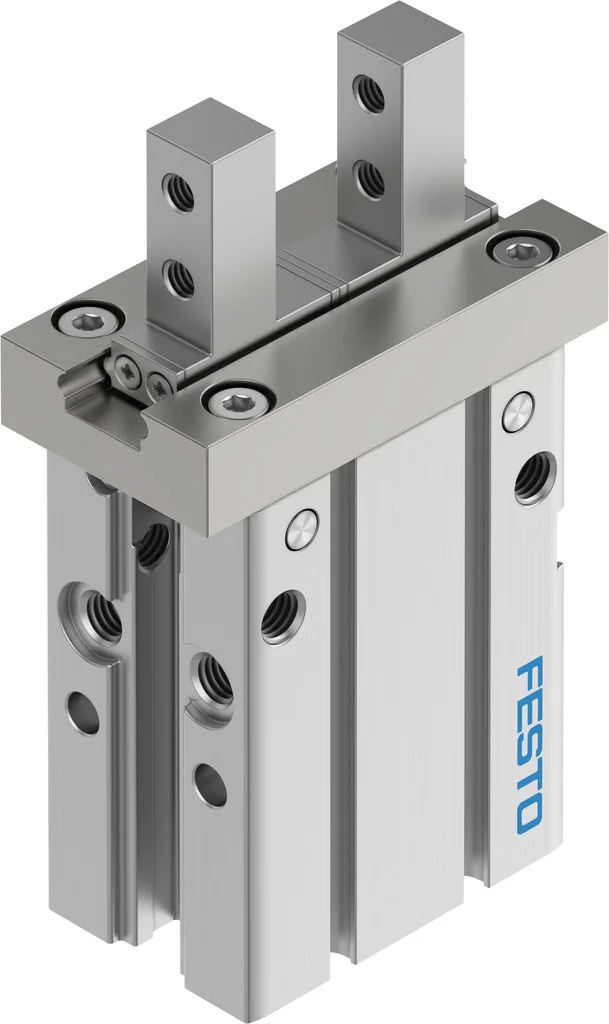

Chwytak równoległy DHPC-20-A-NC-S (8116829) serii DHPC - Festo
Festo

Chwytak równoległy DHPC-20-A-NC-S (8116829) serii DHPC - Festo

SKU: OT-FESTO094880 MPN: DHPC-20-A-NC-S
Producent: Festo
Cena netto/szt. 1 487,49 zł
1 829,61 zł brutto/szt.
Chwytak równoległy DHPC-20-A-NC-S (8116829) serii DHPC - Festo
1 487,49 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Chwytak równoległy DHPC-20-A-NC-S (8116829) serii DHPC - Festo

Najbardziej kompaktowy chwytak równoległy na rynku z imponującą siłą i dokładnością chwytania, dostępny w wielu wariantach, spełnia szeroki zakres wymagań i oferuje różne możliwości zastosowania.

  • Wytrzymałe i precyzyjne prowadzenie na łożyskach kulkowych
  • Duża siła chwytu przy niewielkich wymiarach
  • Maks. dokładność powtarzalności
  • Może być używany jako chwytak dwustronnego lub jednostronnego działania
  • Wersja jednostronnego działania z zabezpieczeniem siły chwytu, sprężyna otwiera (NO) lub zamyka szczęki (NC)
  • Odpowiedni do chwytania zewnętrznego i wewnętrznego
  • Wiele możliwości mocowania i montażu
  • Zrównoważona produkcja dzięki zmniejszeniu zużycia materiałów

Dane techniczne

Wielkość20
Skok na szczękę chwytającą5 mm
Maks. zamienność0.2 mm
Maks. luz kątowy szczęk chwytaka ax, ay0 deg
Maks. luz szczęk chwytających Sz0 mm
Symetria obrotowa0.2 mm
Dokładność powtarzalności chwytaka0.02 mm
Liczba szczęk chwytaka2
Typ napędupneumatyczny
Pozycja montażudowolny
Sposób działaniaJednostronnego działania
Funkcja chwytakaRównolegle
Zabezpieczenie siły chwytaniaprzy zamykaniu
KonstrukcjaKierunek przyłączenia z boku
ProwadnicaProwadzenie na łożyskach kulkowych
Sygnalizacja położeniado wyłącznika zbliżeniowego
Symbol00997348
Ciśnienie robocze0.25 MPa
Ciśnienie robocze2.5 bar
Ciśnienie robocze36.25 psi
Maks. częstotliwość robocza chwytaka3 Hz
Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)86 ms
Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)38 ms
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-B2-L
Temperatura otoczenia-10 degC
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie170.9 N
Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie85.5 N
Masowy moment bezwładności0.515 kgcm²
Maks. siła na szczękach chwytaka Fz, statyczna101.3 N
Maks. moment na szczęce chwytaka Mx, statyczny1.43 Nm
Maks. moment na szczęce chwytaka My statyczny1.3 Nm
Maks. moment na szczęce chwytaka Mz statyczny1.3 Nm
Waga produktu224 g
Typ mocowaniaMocowanie bezpośrednie przez otwór przelotowy
Przyłącze pneumatyczneM5
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał obudowyAluminium anodowane
Materiał szczęk chwytakaStal wysokostopowa nierdzewna

Parametry techniczne - Chwytak równoległy DHPC-20-A-NC-S (8116829) serii DHPC - Festo

Wielkość
20
Waga produktu
0,25 kg
Nr kat.
OT-FESTO094880

Pliki do pobrania - Chwytak równoległy DHPC-20-A-NC-S (8116829) serii DHPC - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
