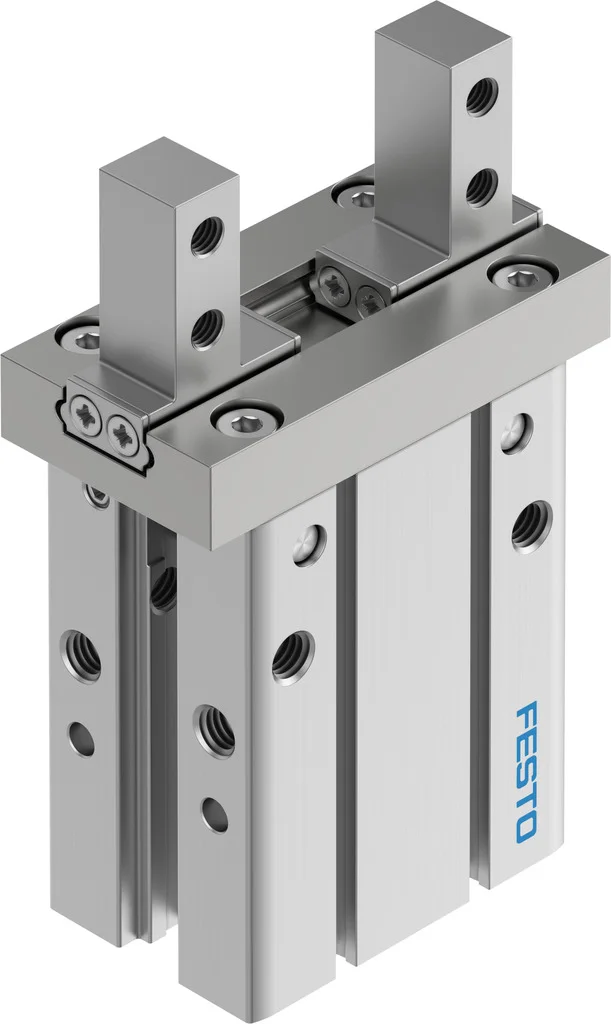

Chwytak równoległy DHPC-25-A-S-1 (8116850) serii DHPC - Festo
SKU: OT-FESTO094911
MPN: DHPC-25-A-S-1
Producent:
Festo
Cena netto/szt.
1 750,67 zł
2 153,32 zł
brutto/szt.
.png)
Opis produktu - Chwytak równoległy DHPC-25-A-S-1 (8116850) serii DHPC - Festo
Najbardziej kompaktowy chwytak równoległy na rynku z imponującą siłą i dokładnością chwytania, dostępny w wielu wariantach, spełnia szeroki zakres wymagań i oferuje różne możliwości zastosowania.
- Wytrzymałe i precyzyjne prowadzenie na łożyskach kulkowych
- Duża siła chwytu przy niewielkich wymiarach
- Maks. dokładność powtarzalności
- Może być używany jako chwytak dwustronnego lub jednostronnego działania
- Wersja jednostronnego działania z zabezpieczeniem siły chwytu, sprężyna otwiera (NO) lub zamyka szczęki (NC)
- Odpowiedni do chwytania zewnętrznego i wewnętrznego
- Wiele możliwości mocowania i montażu
- Zrównoważona produkcja dzięki zmniejszeniu zużycia materiałów
Dane techniczne
| Wielkość | 25 |
| Skok na szczękę chwytającą | 7 mm |
| Maks. zamienność | 0.2 mm |
| Maks. luz kątowy szczęk chwytaka ax, ay | 0 deg |
| Maks. luz szczęk chwytających Sz | 0 mm |
| Symetria obrotowa | 0.2 mm |
| Dokładność powtarzalności chwytaka | 0.02 mm |
| Liczba szczęk chwytaka | 2 |
| Typ napędu | pneumatyczny |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Funkcja chwytaka | Równolegle |
| Zabezpieczenie siły chwytania | brak |
| Konstrukcja | Kierunek przyłączenia z boku |
| Prowadnica | Prowadzenie na łożyskach kulkowych |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991894 |
| Warianty | Nie wolno stosować metali, których głównym składnikiem jest miedź, cynk lub nikiel. Wyjątkiem są niklowane stale, niklowane chemicznie powierzchnie, płytki drukowane, przewody, elektryczne łączniki wtykowe i cewki. |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Ciśnienie robocze | 14.5 psi |
| Maks. częstotliwość robocza chwytaka | 3 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 79 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 68 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-B2-L |
| Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki |
| Temperatura otoczenia | -10 degC |
| Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie | 305.3 N |
| Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie | 255.6 N |
| Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie | 152.6 N |
| Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie | 127.8 N |
| Masowy moment bezwładności | 1.6 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 155.9 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 4.83 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 2.52 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 2.52 Nm |
| Waga produktu | 440 g |
| Typ mocowania | Mocowanie bezpośrednie przez otwór przelotowy |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Aluminium anodowane |
| Materiał szczęk chwytaka | Stal wysokostopowa nierdzewna |
Parametry techniczne - Chwytak równoległy DHPC-25-A-S-1 (8116850) serii DHPC - Festo
Wielkość
25
Waga produktu
0,48 kg
Nr kat.
OT-FESTO094911
Pliki do pobrania - Chwytak równoległy DHPC-25-A-S-1 (8116850) serii DHPC - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
