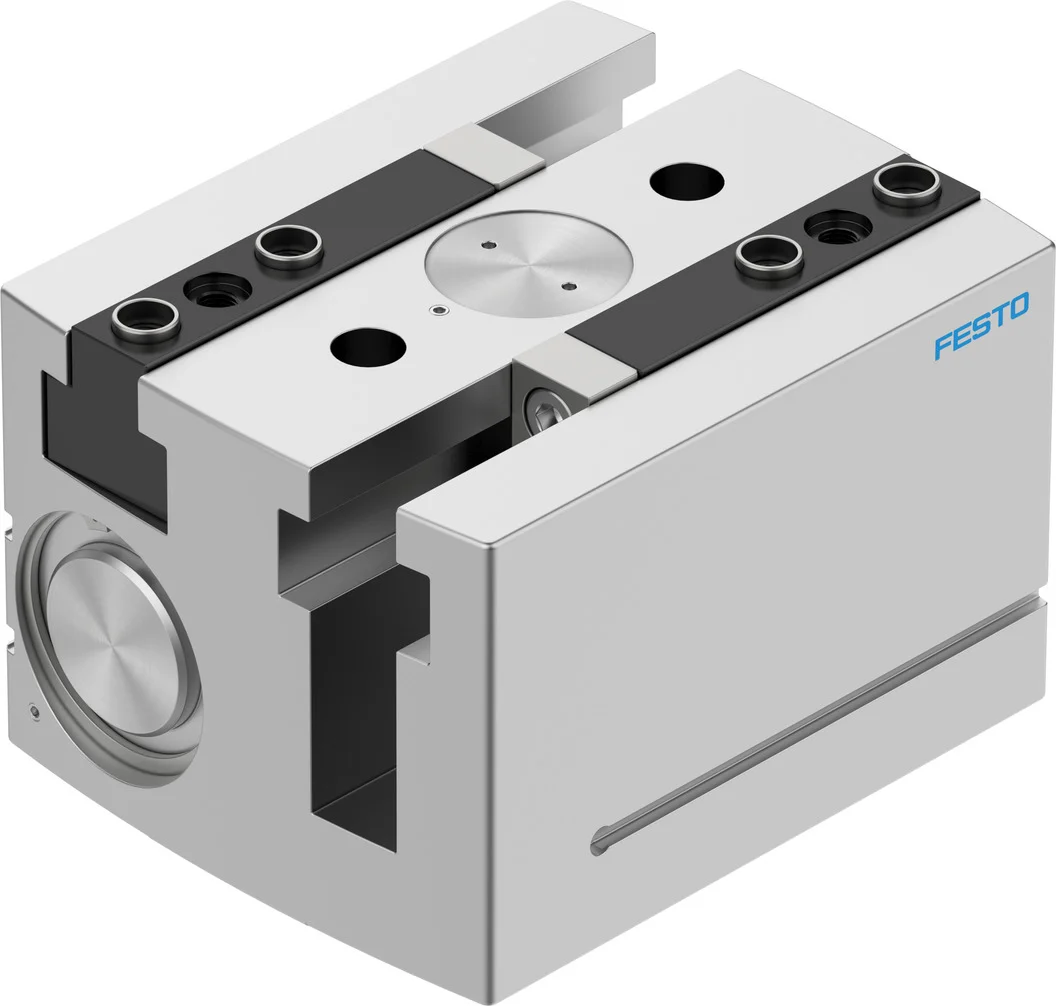

Chwytak równoległy HGPL-63-60-A-B (3361492) serii HGPL - Festo
SKU: OT-FESTO061696
MPN: HGPL-63-60-A-B
Producent:
Festo
Cena netto/szt.
20 947,84 zł
25 765,84 zł
brutto/szt.
.png)
Opis produktu - Chwytak równoległy HGPL-63-60-A-B (3361492) serii HGPL - Festo
Wytrzymały chwytak o długim skoku do elementów o różnych rozmiarach z dwoma równoległymi i wzajemnie przeciwstawnymi tłokami.
- Zoptymalizowana przestrzeń montażowa, wysokie wartości siły i momentów
- Bezpieczne, precyzyjne chwytanie
- Długi skok: duża długość prowadzenia szczęk chwytających
- Regulacja skoku otwarcia w celu optymalizacji czasowej
- Chwytak dwustronnego działania z dwoma równoległymi i działającymi przeciwstawnie tłokami
- Odpowiedni do chwytania zewnętrznego i wewnętrznego
Dane techniczne
| Wielkość | 63 |
| Skok na szczękę chwytającą | 60 mm |
| Maks. zamienność | 0.2 mm |
| Maks. luz kątowy szczęk chwytaka ax, ay | 0.2 deg |
| Maks. luz szczęk chwytających Sz | 0.05 mm |
| Symetria obrotowa | 0.2 mm |
| Dokładność powtarzalności chwytaka | 0.03 mm |
| Liczba szczęk chwytaka | 2 |
| Typ napędu | pneumatyczny |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Funkcja chwytaka | Równolegle |
| Zabezpieczenie siły chwytania | brak |
| Konstrukcja | Napęd z dwoma tłokami |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991894 |
| Ciśnienie robocze | 3 bar |
| Maks. częstotliwość robocza chwytaka | 1 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 410 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 330 ms |
| Maks. masa na zewnętrzny palec chwytaka | 940 g |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura otoczenia | 5 degC |
| Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie | 2466 N |
| Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie | 2742 N |
| Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie | 1233 N |
| Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie | 1371 N |
| Masowy moment bezwładności | 470.07 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 9000 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 300 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 200 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 250 Nm |
| Interwał smarowania uzupełniającego elementów prowadnic | 5 Mio SP |
| Waga produktu | 10460 g |
| Typ mocowania | Przy pomocy gwintu wew. i tulejki centrującej |
| Przyłącze pneumatyczne | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Stop aluminium, anodowany na gładko |
| Materiał szczęk chwytaka | Stal, hartowana |
Parametry techniczne - Chwytak równoległy HGPL-63-60-A-B (3361492) serii HGPL - Festo
Wielkość
63
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
410 ms
Przyłącza pneumatyczne
G1/8
Konstrukcja
dwa tłoki z prowadnicami, zawór tłokowy, kształt-T, zębatka/zębnik
Waga produktu
10 460 g
Maks. dokładność zamienności
< 0,2 mm
Maks. masa na zewnętrzną szczękę chwytaka
940 g
Masowy moment bezwładności
470.07 kg cm2
Maks. moment na szczęce chwytaka Mx, statyczny
300 Nm
Maks. moment na szczęce chwytaka My, statyczny
200 Nm
Maks. moment na szczęce chwytaka Mz , statyczny
250 Nm
Siła chwytania na szczękę chwytaka przy 0,6 MPa (6 bar, 87 psi), zamknięcie
1 371 N
Maks. częstotliwość robocza chwytaka
< 1 Hz
Klasa odporności na korozję CRC
2 – średnia odporność na korozję
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
330 ms
Maks. luz kątowy na szczęce chwytaka ax, ay
< 0,2 deg
Maks. luz na szczęce chwytaka Sz
< 0,05 mm
Symetria osiowa
<= 0,2 mm
Maks. siła na szczęce chwytaka Fz, statyczna
9 000 N
Okresy smarowania elementów prowadzących
5 Mio SP
Materiał szczęk chwytaka
stal hartowana
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwarcie
2 466 N
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamknięcie
2 742 N
Siła chwytania na szczękę chwytaka przy 0,6 MPa (6 bar, 87 psi), otwarcie
1 233 N
Materiał obudowy
aluminium anodowane
Ciśnienie robocze
3 do 8 bar
Temperatura otoczenia
5 do 60 °C
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
prowadnica dwutłokowa, prowadnica tłokowa T
Klasa odporności na korozję KBK
2
Sposób montażu
gwint wewnętrzny i tulejka centrująca, przy pomocy otworów przelotowych i tulejek centrujących
Sygnalizacja położenia
przy pomocy czujników
Przyłącze pneumatyczne
G1/8
Uwaga dotycząca materiałów
nie zawierają miedzi i PTFE, zgodne z RoHS
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Skok na szczękę chwytaka
60 mm
Liczba szczęk
2
Funkcja chwytaka
równoległy
Dokładność powtarzalności
0 do 0,03 mm
Tworzywo obudowy
gładkie aluminium anodowane
Zasada działania
o podwójnym działaniu
Powtarzalność
< 0,03 mm
Pozycja zabudowy
dowolna
Tryb pracy
dwustronnego działania
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Nr kat.
OT-FESTO061696
Pliki do pobrania - Chwytak równoległy HGPL-63-60-A-B (3361492) serii HGPL - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
