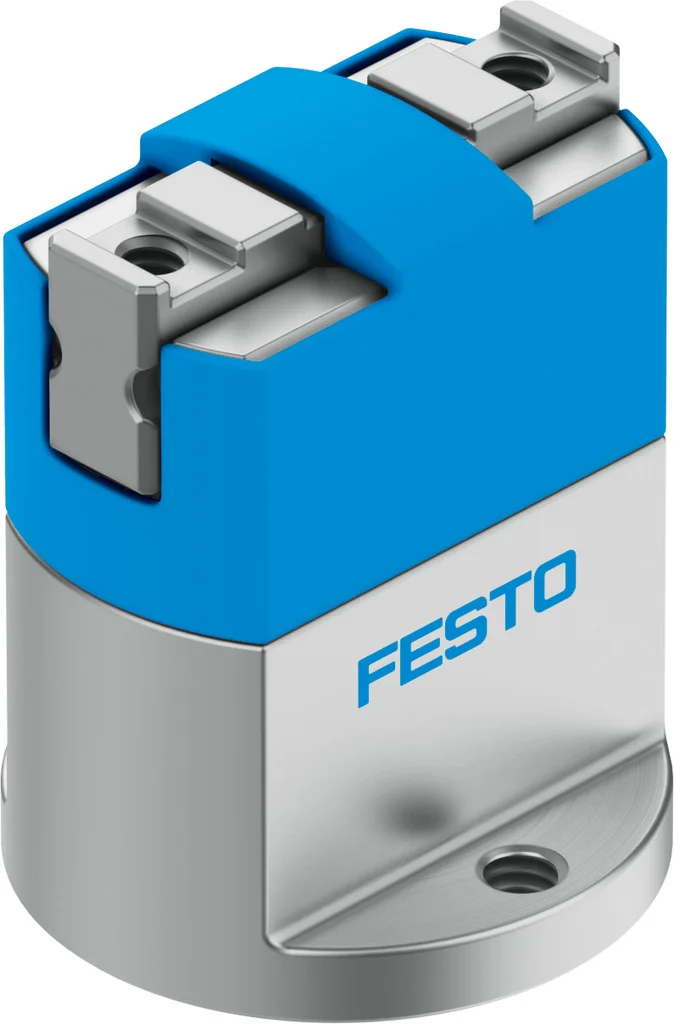

Chwytak równoległy HGPM-08-EZ-G9 (197564) serii HGPM - Festo
Festo

Chwytak równoległy HGPM-08-EZ-G9 (197564) serii HGPM - Festo

SKU: OT-FESTO008844 MPN: HGPM-08-EZ-G9
Producent: Festo
Cena netto/szt. 1 621,64 zł
1 994,62 zł brutto/szt.
Chwytak równoległy HGPM-08-EZ-G9 (197564) serii HGPM - Festo
1 621,64 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Chwytak równoległy HGPM-08-EZ-G9 (197564) serii HGPM - Festo

Mikrochwytak do najmniejszych przestrzeni montażowych w małych i poręcznych konstrukcjach. Z kołnierzem lub kołnierzem zaciskowym.

  • Mikrochwytak: kompaktowa, zwarta konstrukcja
  • Wszechstronny dzięki możliwości montażu różnych szczęk zewnętrznych
  • Chwytak jednostronnego działania, opcjonalnie z otwartymi (NO) lub zamkniętymi (NC) szczękami chwytaka
  • Opcje montażu z króćcem zaciskowym, z montażem kołnierzowym, z kompensacją skoku Z

Dane techniczne

Wielkość8
Skok na szczękę chwytającą2 mm
Maks. zamienność0.2 mm
Maks. luz kątowy szczęk chwytaka ax, ay0.5 deg
Maks. luz szczęk chwytających Sz0.03 mm
Symetria obrotowa0.15 mm
Dokładność powtarzalności chwytaka0.05 mm
Liczba szczęk chwytaka2
Typ napędupneumatyczny
Sposób działaniaJednostronnego działania
Funkcja chwytakaRównolegle
Zabezpieczenie siły chwytaniabrak
KonstrukcjaRównia pochyła
Sygnalizacja położeniabrak
Symbol00991898
Ciśnienie robocze4 bar
Maks. częstotliwość robocza chwytaka4 Hz
Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)1.9 ms
Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)4.1 ms
Maks. masa na zewnętrzny palec chwytaka5 g
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-B2-L
Temperatura otoczenia5 degC
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie16 N
Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie8 N
Masowy moment bezwładności0.01712 kgcm²
Maks. siła na szczękach chwytaka Fz, statyczna10 N
Maks. moment na szczęce chwytaka Mx, statyczny0.1 Nm
Maks. moment na szczęce chwytaka My statyczny0.1 Nm
Maks. moment na szczęce chwytaka Mz statyczny0.1 Nm
Waga produktu18 g
Typ mocowaniaPrzy pomocy gwintu wewnętrznego
Przyłącze pneumatyczneM3
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał zaślepkiPolioksymetylen
Materiał obudowyStop aluminium, anodowany
Materiał szczęk chwytakaStal wysokostopowa

Parametry techniczne - Chwytak równoległy HGPM-08-EZ-G9 (197564) serii HGPM - Festo

Wielkość
8
Konstrukcja
równia pochyła
Maks. moment na szczęce chwytaka Mz , statyczny
0,1 Nm
Tryb pracy
jednostronnego działania, zamknięty
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – niska odporność na korozję
Przyłącza pneumatyczne
M3
Waga produktu
18 g
Maks. dokładność zamienności
0,2 mm
Maks. moment na szczęce chwytaka Mx, statyczny
0,1 Nm
Maks. moment na szczęce chwytaka My, statyczny
0,1 Nm
Powtarzalność
<= 0,05 mm
Maks. częstotliwość robocza chwytaka
4 Hz
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
1,9 ms
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
4,1 ms
Symetria osiowa
0,15 mm
Maks. siła na szczęce chwytaka Fz, statyczna
10 N
Materiał szczęk chwytaka
stal wysokostopowa
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamknięcie
16 N
Siła chwytania na szczękę chwytaka przy 0,6 MPa (6 bar, 87 psi), otwarcie
8 N
Uwaga dotycząca materiałów
nie zawierają miedzi i PTFE
Ciśnienie robocze
4 do 8 bar
Temperatura otoczenia
5 do 60 °C
Materiał pokrywy
POM
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
płaszczyzna pochylona
Sposób montażu
przy pomocy gwintów wewnętrznych
Sygnalizacja położenia
bez
Przyłącze pneumatyczne
M3
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Materiał obudowy
stop aluminium anodowany
Skok na szczękę chwytaka
2 mm
Liczba szczęk
2
Funkcja chwytaka
równoległy
Dokładność powtarzalności
0 do 0,05 mm
Tworzywo obudowy
kuty stop aluminium, anodowany
Zasada działania
jednostronnego działania
Nr kat.
OT-FESTO008844

Pliki do pobrania - Chwytak równoległy HGPM-08-EZ-G9 (197564) serii HGPM - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
