Czujnik ciśnienia do pneumatyki PQ-1-1-KHR18-KFPKG/AS/ (PQ3809) - IFM
SKU: OC-IFM014781
MPN: PQ3809
Producent:
IFM
Cena netto/szt.
882,00 zł
1 084,86 zł
brutto/szt.
.png)
Opis produktu - Czujnik ciśnienia do pneumatyki PQ-1-1-KHR18-KFPKG/AS/ (PQ3809) - IFM
- Niezawodny monitoring ciśnienia w układach pneumatycznych i sprężonego powietrza
- Bardzo duża odporność na nadciśnienie i podciśnienie
- Wyraźnie widoczny, nachylony wyświetlacz LED
- Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
- Z programowalnym wyjściem przełączającym i wyjściem analogowym
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |||||
| Zakres pomiarowy |
| |||||
| Przyłącze procesowe | połączenie gwintowane G 1/8 Gwint wewnętrzny Gwint wewnętrzny:M5 |
Aplikacja
| Konstrukcja | styki pozłacane | ||||
| Aplikacja | do aplikacji przemysłowych | ||||
| Warunkowo odpowiedni dla | inne media dostępne na zamówienie | ||||
| Temperatura medium[°C] | 0...60 | ||||
| Minimalne ciśnienie niszczące |
| ||||
| Uwaga na min. ciśnienie rozrywające |
| ||||
| Wytrzymałość na ciśnienie |
| ||||
| Odporność na podciśnienie |
| ||||
| Rodzaj ciśnienia | ciśnienie względne; ciśnienie różnicowe; próżnia |
Dane elektryczne
| Napięcie zasilania[V] | 18...32 DC; (zgodnie z SELV/PELV) |
| Pobór prądu[mA] | < 50 |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Zabezpieczenie nadnapięciowe | tak; (< 40 V) |
| Czas rozruchu[s] | 0,5 |
| Zintegrowana funkcja Watchdog | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne) |
| Wykonanie elektryczne | PNP |
| Liczba wyjść binarnych | 1 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 100 |
| Częstotliwość przełączania DC[Hz] | < 100 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20 |
| Maks. obciążenie[Ω] | 500 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| |||||
| Punkt przełączania SP |
| |||||
| Punkt resetu rP |
| |||||
| W krokach co |
|
Dokładność / odchylenie
| Dokładność punktu przełączania[% zakresu] | < ± 0,5 |
| Powtarzalność[% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) |
| Odchyłka od charakterystyki[% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) |
| Odchylenie histerezy[% zakresu] | < ± 0,25 |
| Stabilność długotrwała[% zakresu] | < ± 0,05; (na 6 miesiecy) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | 0,2; (0...60 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | 0,2; (0...60 °C) |
Czasy reakcji
| Czas reakcji[ms] | < 6 |
| Programowalny czas opóźnienia dS, dr[s] | 0; 0,002...5 |
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 6 |
Software / programowanie
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; wyjście analogowe; IO-Link; logika przełączania; opóźnienie załączania/resetowania wyjścia przełączającego; Tłumienie; Jednostka wyświetlana |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||
| IO-Link Revision | 1.1 | ||||||
| Norma SDCI | IEC 61131-9 FDIS | ||||||
| Profil |
| ||||||
| SIO tryb | tak | ||||||
| Wymagany typ portu mastera | A | ||||||
| Ilość danych analogowych | 1 | ||||||
| Ilość danych binarnych | 2 | ||||||
| Min.czas cyklu procesu[ms] | 2,3 | ||||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | 0...70 |
| Temperatura składowania[°C] | -25...85 |
| Ochrona | IP 65 |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 437 | ||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 87 |
| Obudowa | prostopadłościan |

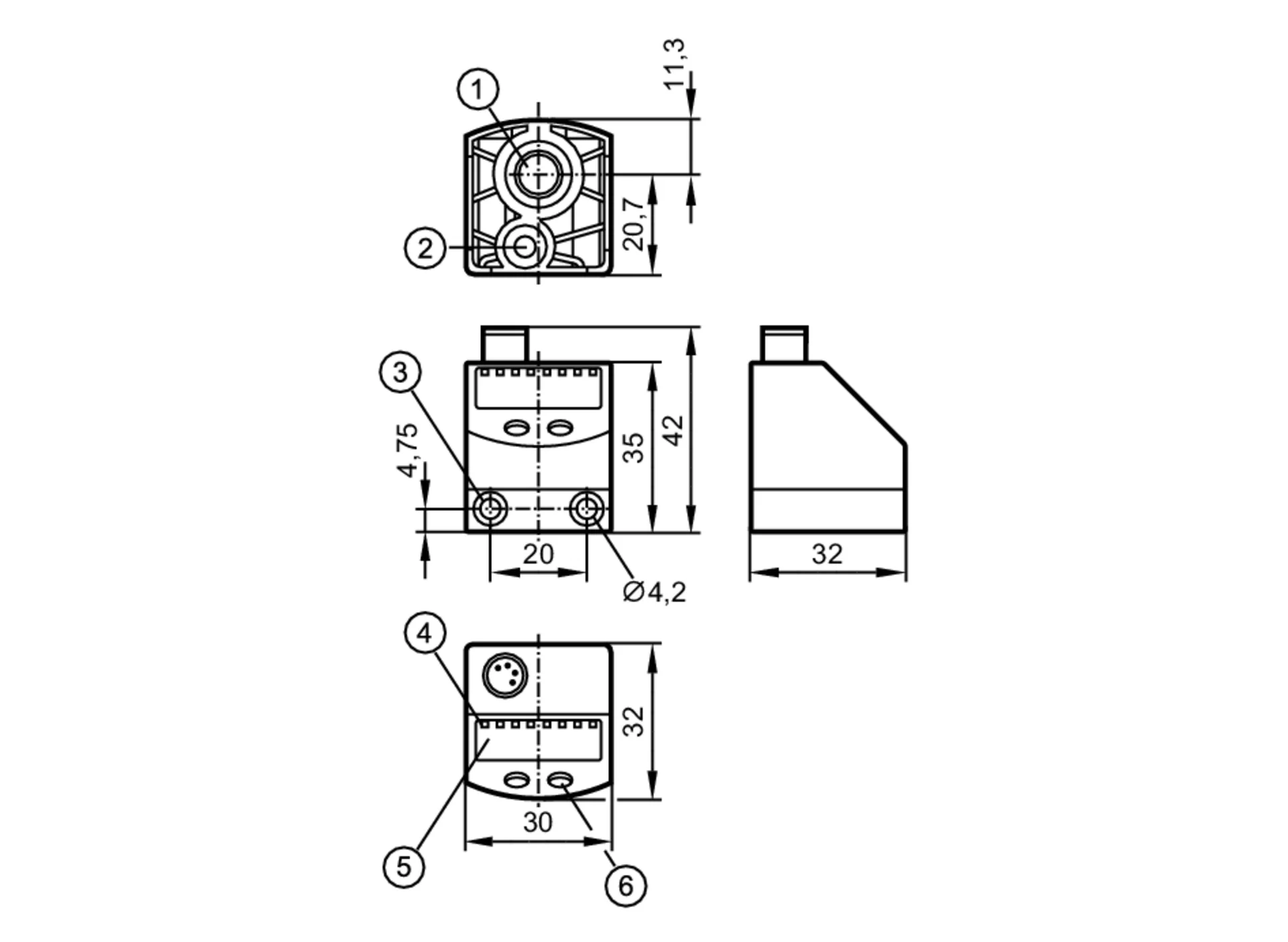

| Wymiary[mm] | 42 x 30 x 32 |
| Materiał | PBT; FKM; Poliester |
| Materiały części w kontakcie z medium | mosiądz; FKM; krzem (pokrycie); PBT |
| Min. liczba cykli ciśnienia | 50 milionów |
| Przyłącze procesowe | połączenie gwintowane G 1/8 Gwint wewnętrzny Gwint wewnętrzny:M5 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||||||
| Jednostka wyświetlana | bar; kPa; psi; inHg |
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M8; kodowanie: A; Styki: pozłacane |
Parametry techniczne - Czujnik ciśnienia do pneumatyki PQ-1-1-KHR18-KFPKG/AS/ (PQ3809) - IFM
Nr kat.
OC-IFM014781
Pliki do pobrania - Czujnik ciśnienia do pneumatyki PQ-1-1-KHR18-KFPKG/AS/ (PQ3809) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
