Czujnik ciśnienia do pneumatyki PQ-010-KHR18-MFPKG/AS/ (PQC812) - IFM
SKU: OC-IFM014798
MPN: PQC812
Producent:
IFM
Cena netto/szt.
472,50 zł
581,18 zł
brutto/szt.
.png)
Opis produktu - Czujnik ciśnienia do pneumatyki PQ-010-KHR18-MFPKG/AS/ (PQC812) - IFM
- Niezawodny monitoring ciśnienia w układach pneumatycznych i sprężonego powietrza
- Bardzo duża odporność na nadciśnienie i podciśnienie
- Dobrze widoczny wyświetlacz TFT
- Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
- Z programowalnym wyjściem przełączającym i wyjściem analogowym
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | ||
| Zakres pomiarowy |
| ||
| Przyłącze procesowe | połączenie gwintowane G 1/8 Gwint wewnętrzny (2x) |
Aplikacja
| Konstrukcja | styki pozłacane | ||
| Aplikacja | do aplikacji przemysłowych | ||
| Media | Powietrze sprężone; azot (N2) | ||
| Warunkowo odpowiedni dla | inne media dostępne na zamówienie | ||
| Temperatura medium[°C] | 0...60 | ||
| Minimalne ciśnienie niszczące |
| ||
| Wytrzymałość na ciśnienie |
| ||
| Odporność na podciśnienie |
| ||
| Rodzaj ciśnienia | ciśnienie względne; próżnia |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Pobór prądu[mA] | < 30 |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Zabezpieczenie nadnapięciowe | tak; (< 40 V) |
| Czas rozruchu[s] | 0,3 |
| Zintegrowana funkcja Watchdog | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne) |
| Wykonanie elektryczne | PNP/NPN; (konfigurowalne) |
| Liczba wyjść binarnych | 1 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 100 |
| Częstotliwość przełączania DC[Hz] | < 170 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20, odwracalny; (skalowany) |
| Maks. obciążenie[Ω] | 500 |
| Analogowe wyjście napięciowe[V] | 0...10 / 1...5, odwracalny; (skalowany) |
| Min. rezystancja obciążenia[Ω] | 2000 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||
| Punkt przełączania SP |
| ||
| Wyjście analogowe / dolna wartość |
| ||
| Wyjście analogowe / górna wartość |
| ||
| W krokach co |
|
Dokładność / odchylenie
| Dokładność punktu przełączania[% zakresu] | < ± 0,5; (Turn down 1:1) |
| Powtarzalność[% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K: Turn down 1:1) |
| Odchyłka od charakterystyki[% zakresu] | < ± 0,5; (Turn down 1:1; włącznie z linowością, histerezą i powtarzalnością) |
| Odchylenie liniowości[% zakresu] | < ± 0.5 % (ustawianie wartości granicznej zgodnie z DIN EN IEC 62828-1) Turn down 1:1 |
| Odchylenie histerezy[% zakresu] | < ± 0,25; (Turn down 1:1) |
| Stabilność długotrwała[% zakresu] | < ± 0,1; (Turn down 1:1; na rok) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | 0,2; (Turn down 1:1) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | 0,2; (Turn down 1:1) |
Czasy reakcji
| Czas odpowiedzi[ms] | 6 |
| Tłumienie wartości procesowej dAP[s] | 0...4 |
| Tłumienie wyjścia analogowego dAA[s] | 0...99,99 |
Software / programowanie
| Możliwości parametryzacji | wyświetlacz może być obracany / wyłączany; wyjście analogowe wybieralne i skalowalne; funkcja uczenia; funkcja symulacji; Funkcja diagnostyczna |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||||||
| Typ transmisji | COM3 (230,4 kBaud) | ||||||||||||
| IO-Link Revision | 1.1.3 | ||||||||||||
| Norma SDCI | IEC 61131-9: 2019-06 | ||||||||||||
| Profil |
| ||||||||||||
| SIO tryb | tak | ||||||||||||
| Wymagany typ portu mastera | A | ||||||||||||
| Ilość danych analogowych | 1 | ||||||||||||
| Ilość danych binarnych | 2 | ||||||||||||
| Min.czas cyklu procesu[ms] | 0,6 | ||||||||||||
| Rozdzielczość IO-Link - ciśnienie[bar] | 0,001 | ||||||||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||||||||
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; temperatura wewnętrzna; Temperatura medium | ||||||||||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | 0...60 |
| Temperatura składowania[°C] | -25...85 |
| Ochrona | IP 65 |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 392 | ||
| Dopuszczenie UL |
| ||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany w gazach stabilnych lub cieczach grupy 2 |
Dane mechaniczne
| Waga[g] | 53,1 |
| Obudowa | prostopadłościan |

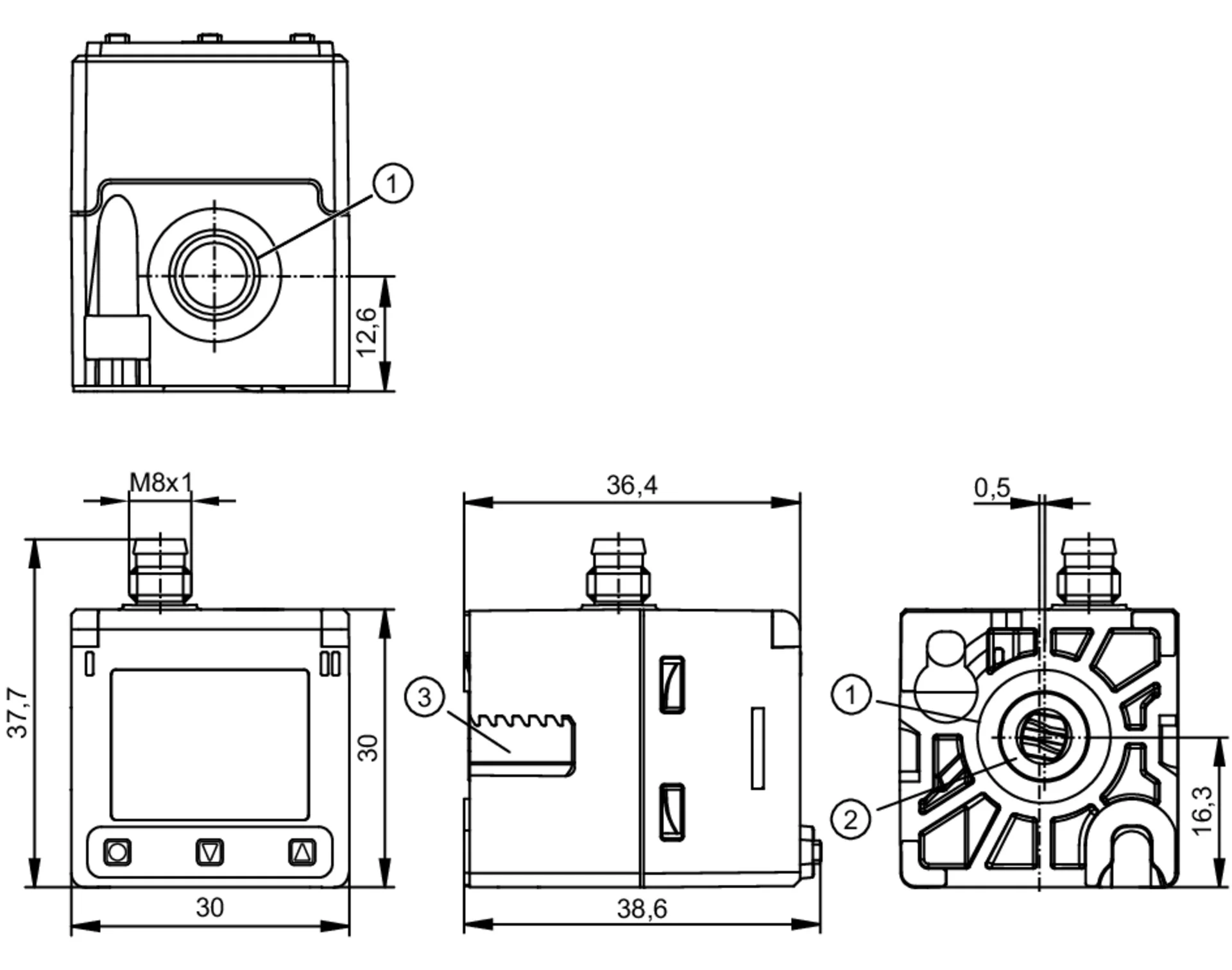

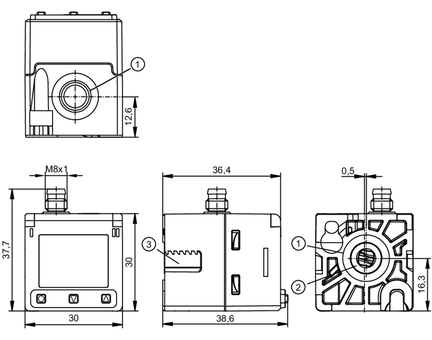

| Wymiary[mm] | 37,7 x 30 x 38,6 |
| Materiał | PBT; PC; TPE; NBR; FKM; mosiądz; krzem (pokrycie) |
| Materiały części w kontakcie z medium | PBT; FKM; mosiądz; krzem (pokrycie) |
| Min. liczba cykli ciśnienia | 50 milionów |
| Przyłącze procesowe | połączenie gwintowane G 1/8 Gwint wewnętrzny (2x) |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||
| Jednostka wyświetlana | bar; MPa; mmHg; kgf/cm² |
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M8; kodowanie: A; Styki: pozłacane |
Diagramy i grafiki
| Diagramy i grafiki | |
|---|---|
| szablon owierceń |
Parametry techniczne - Czujnik ciśnienia do pneumatyki PQ-010-KHR18-MFPKG/AS/ (PQC812) - IFM
Nr kat.
OC-IFM014798
Pliki do pobrania - Czujnik ciśnienia do pneumatyki PQ-010-KHR18-MFPKG/AS/ (PQC812) - IFM
- Karta katalogowa Pobierz
