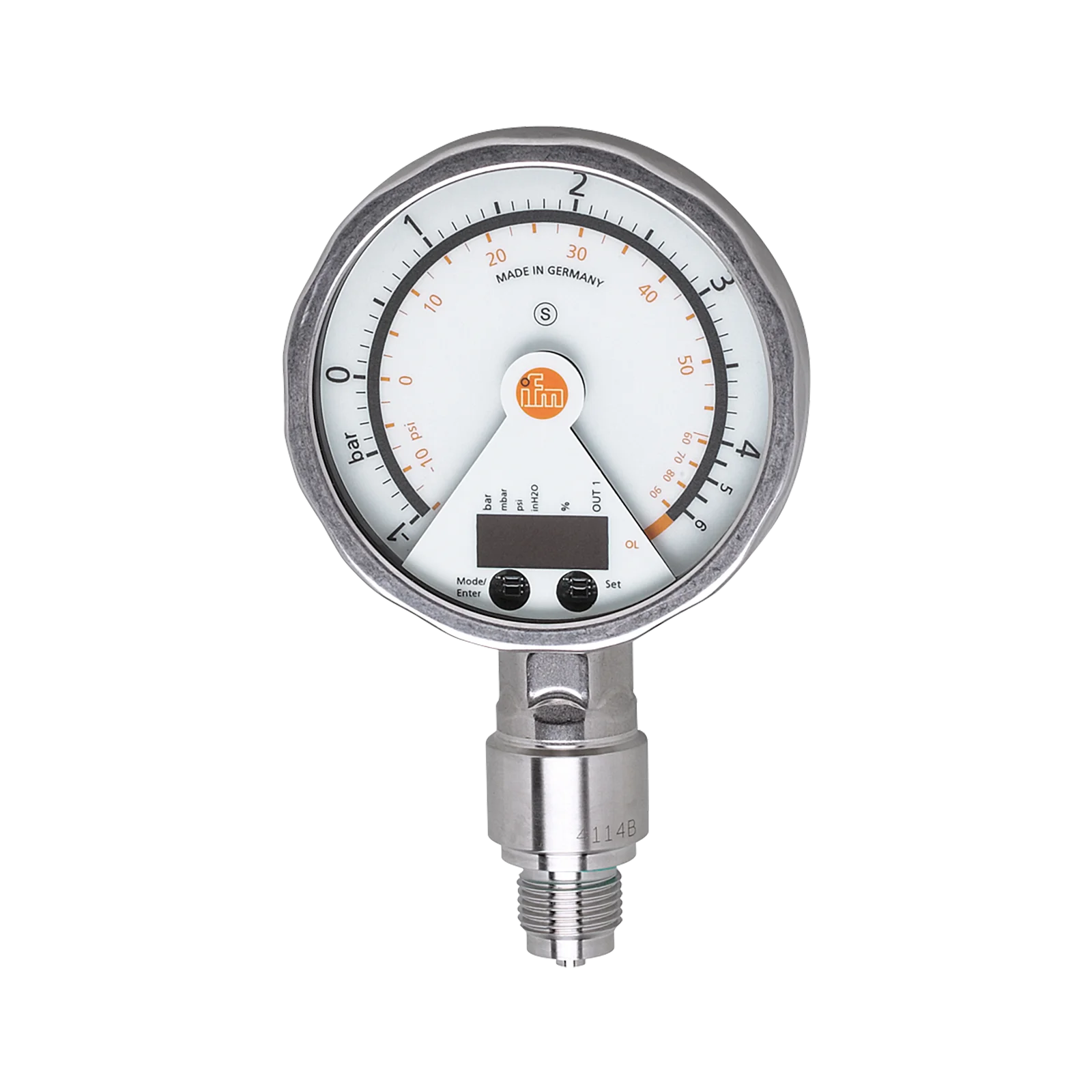

Czujnik ciśnienia z wyświetlaczem analogowym PG-005-REB12-MFRKG/US/ /P (PG2455) - IFM
SKU: OC-IFM014213
MPN: PG2455
Producent:
IFM
Cena netto/szt.
2 412,00 zł
2 966,76 zł
brutto/szt.
.png)
Opis produktu - Czujnik ciśnienia z wyświetlaczem analogowym PG-005-REB12-MFRKG/US/ /P (PG2455) - IFM
- Wyjście analogowe, przełącznik ciśnienia i nadajnik w jednym urządzeniu
- Doskonała czytelność również z dużej odległości
- Obracany wyświetlacz z wykresem diodowym LED wskazującym punkt przełączania
- Programowalne wyjście przełączające i skalowalne wyjście analogowe
- Wytrzymała obudowa ze stali nierdzewnej do zastosowań w trudnych warunkach przemysłowych
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | ||
| Zakres pomiarowy |
| ||
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny |
Aplikacja
| Konstrukcja | styki pozłacane | |||
| Aplikacja | do aplikacji przemysłowych | |||
| Media | ciecze i gazy | |||
| Temperatura medium[°C] | -25...80 | |||
| Minimalne ciśnienie niszczące |
| |||
| Wytrzymałość na ciśnienie |
| |||
| Rodzaj ciśnienia | ciśnienie względne; próżnia |
Dane elektryczne
| Napięcie zasilania[V] | 18...32 DC |
| Pobór prądu[mA] | < 70; (24 V) |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 6 |
| Zintegrowana funkcja Watchdog | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; (konfigurowalne) |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 1 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 250 |
| Częstotliwość przełączania DC[Hz] | 75 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20, odwracalny; (skalowany) |
| Maks. obciążenie[Ω] | (Ub - 10 V) / 20 mA |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||
| Punkt przełączania SP |
| ||
| Punkt resetu rP |
| ||
| Wyjście analogowe / dolna wartość |
| ||
| Wyjście analogowe / górna wartość |
| ||
| W krokach co |
|
Dokładność / odchylenie
| Dokładność punktu przełączania[% zakresu] | < ± 0,5; (Turn down 1:1) |
| Powtarzalność[% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) |
| Odchyłka od charakterystyki[% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line) |
| Odchylenie histerezy[% zakresu] | < ± 0,25; (Turn down 1:1) |
| Stabilność długotrwała[% zakresu] | < ± 0,1; (Turn down 1:1; na 6 miesiecy) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | < ± 0,2; (0...70 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | < ± 0,2; (0...70 °C) |
Czasy reakcji
| Czas reakcji[ms] | < 9 |
| Tłumienie wartości procesowej dAP[s] | 0,01...30 |
| Tłumienie wyjścia analogowego dAA[s] | 0,01...30 |
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 28 |
Warunki pracy
| Temperatura otoczenia[°C] | -20...80 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 67; IP 69K |
Testy / dopuszczenia
| EMC |
| ||||||||||
| Odporność na wstrząsy |
| ||||||||||
| Odporność na wibracje |
| ||||||||||
| MTTF[lata] | 103 | ||||||||||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 567,4 |

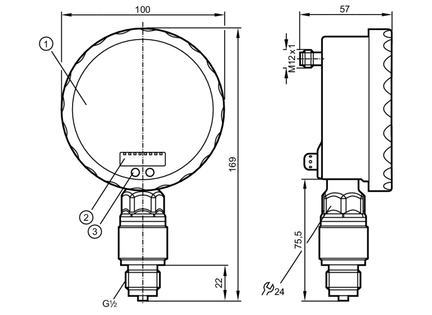

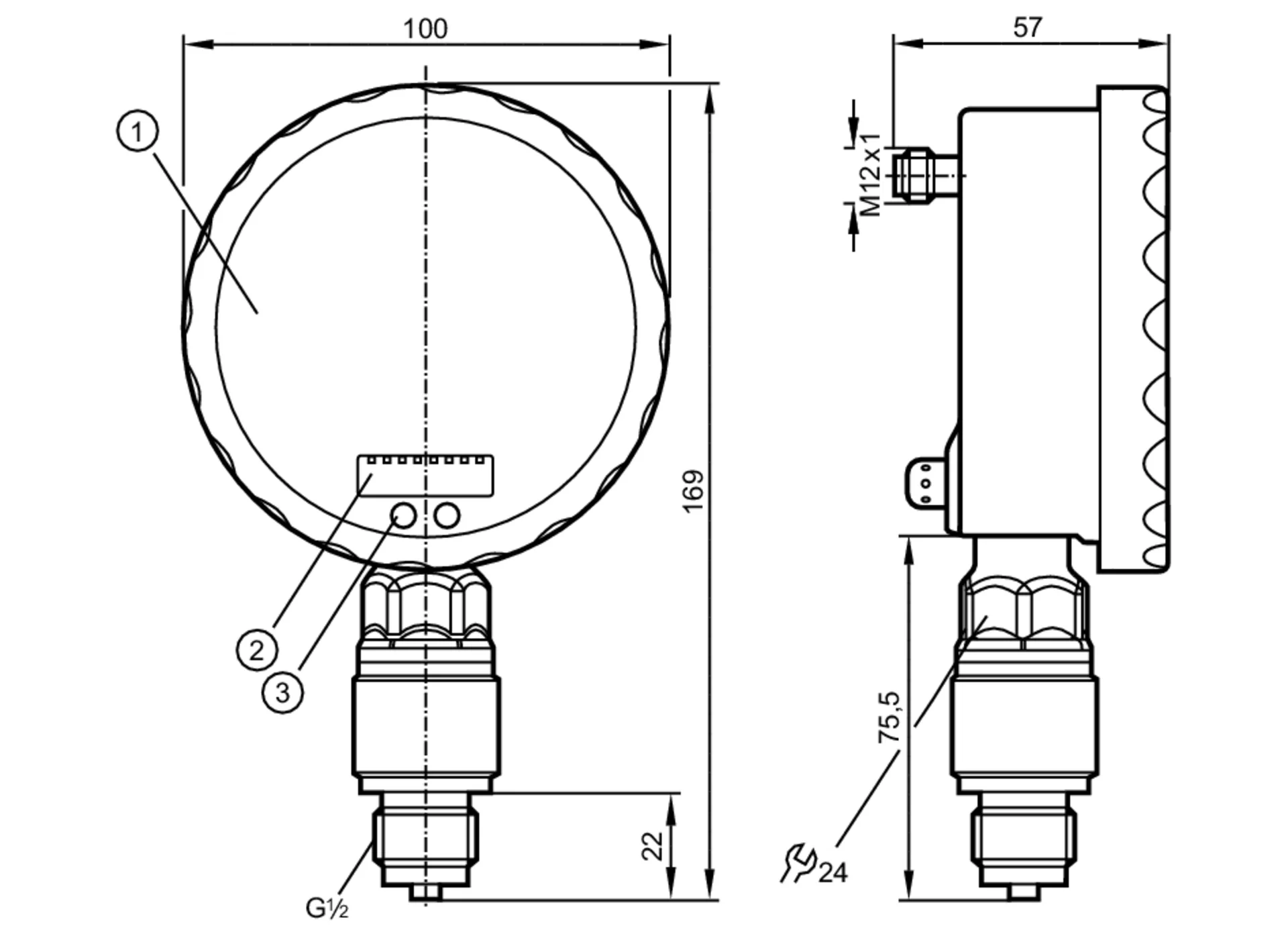

| Wymiary[mm] | 169 x 100 x 57 |
| Materiał | stal nierdzewna (1.4404 / 316L); PA; FKM; PTFE; szyba przednia: Laminowane szkło bezpieczne 4 mm |
| Materiały części w kontakcie z medium | Al2O3 (ceramika); FKM; stal nierdzewna (1.4404 / 316L) |
| Min. liczba cykli ciśnienia | 100 milionów |
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny |
| Zintegrowany tłumik | nie (można zainstalować) |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||||||||||
| Ze skalą | tak | ||||||||||||
| Rozszerzony zasięg wyświetlacza (maks.) |
|
Uwagi
| Uwagi |
| |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Parametry techniczne - Czujnik ciśnienia z wyświetlaczem analogowym PG-005-REB12-MFRKG/US/ /P (PG2455) - IFM
Nr kat.
OC-IFM014213
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
