Czujnik ciśnienia z wyświetlaczem PE-100-SER14-MFRKG/US/ /E (PE2092) - IFM

SKU: OC-IFM014156 MPN: PE2092
Producent: IFM
Cena netto/szt. 1 979,10 zł
2 434,29 zł brutto/szt.
Czujnik ciśnienia z wyświetlaczem PE-100-SER14-MFRKG/US/ /E (PE2092) - IFM
1 979,10 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik ciśnienia z wyświetlaczem PE-100-SER14-MFRKG/US/ /E (PE2092) - IFM

  • Dwa wyjścia przełączające, z których jedno można skonfigurować jako IO-Link, a drugie jako wyjście analogowe
  • Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
  • Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania
  • Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
  • Wytrzymała konstrukcja do zastosowań w trudnych warunkach przemysłowych
  • Wygodna obsługa przyciskami lub parametryzacja przez IO-Link

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Zakres pomiarowy
0...100 bar0...1450 psi0...10 MPa
Przyłącze procesowepołączenie gwintowane G 1/4 Gwint wewnętrzny

Aplikacja

Konstrukcjastyki pozłacane
Element pomiarowyceramiczno-pojemnościowe celki pomiarowe
Aplikacjado aplikacji przemysłowych
Mediaciecze i gazy
Warunkowo odpowiedni dlado użycia z gazami o ciśnieniu> 25 bar tylko na zapytanie
Temperatura medium[°C]-25...80
Minimalne ciśnienie niszczące
650 bar9400 psi65 MPa
Wytrzymałość na ciśnienie
300 bar4350 psi30 MPa
Odporność na podciśnienie
-1000 mbar-0,1 MPa
Rodzaj ciśnieniaciśnienie względne

Dane elektryczne

Napięcie zasilania[V]18...30 DC; (zgodnie z SELV/PELV)
Pobór prądu[mA]< 35
Min. rezystancja izolacji[MΩ]100; (500 V DC)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]0,3
Zintegrowana funkcja Watchdogtak

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne)
Wykonanie elektrycznePNP/NPN
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2
Prąd obciążenia wyjścia przełączającego DC[mA]250
Częstotliwość przełączania DC[Hz]< 500
Liczba wyjść analogowych1
Analogowe wyjście prądowe[mA]4...20; (skalowany 1:5)
Maks. obciążenie[Ω]500
Analogowe wyjście napięciowe[V]0...10; (skalowany 1:5)
Min. rezystancja obciążenia[Ω]2000
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Zakres pomiarowy
0...100 bar0...1450 psi0...10 MPa
Punkt przełączania SP
0,6...100 bar10...1450 psi0,06...10 MPa
Punkt resetu rP
0,2...99,6 bar4...1444 psi0,02...9,96 MPa
Wyjście analogowe / dolna wartość
0...80 bar0...1160 psi0...8 MPa
Wyjście analogowe / górna wartość
20...100 bar290...1450 psi2...10 MPa
W krokach co
0,2 bar2 psi0,02 MPa

Dokładność / odchylenie

Dokładność punktu przełączania[% zakresu]< ± 0,4; (Turn down 1:1)
Powtarzalność[% zakresu]< ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1)
Odchyłka od charakterystyki[% zakresu]< ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej)
Odchylenie histerezy[% zakresu]< ± 0,1; (Turn down 1:1)
Stabilność długotrwała[% zakresu]< ± 0,05; (Turn down 1:1; na 6 miesiecy)
Współczynnik temperaturowy punktu zerowego[% na zakres 10 K]0,2; (-25...80 °C)
Współczynnik temperaturowy zakresu[% na zakres 10 K]0,2; (-25...80 °C)
Uwagadokładność punktu przełączania, błąd liniowości zgodnie z DNV GL: < ± 1%: < ± 1%

Czasy reakcji

Czas reakcji[ms]< 1,5
Programowalny czas opóźnienia dS, dr[s]0...50
Tłumienie wartości procesowej dAP[s]0...4
Tłumienie wyjścia analogowego dAA[s]0...4
Maksymalny czas odpowiedzi wyjścia analogowego[ms]3

Software / programowanie

Możliwości parametryzacjihistereza / okno; normalnie otwarte / zamknięte; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana; wyjście prądowe / napięciowe

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9
Profil
Smart Sensor - SSP 0Generic Profiled Sensor
FunctionDevice identification
FunctionProcess data variable
FunctionDevice diagnosis
SIO trybtak
Wymagany typ portu masteraA
Ilość danych analogowych1
Ilość danych binarnych2
Min.czas cyklu procesu[ms]2,3
Obsługiwane DeviceID
Typ działaniaDeviceID
default461

Warunki pracy

Temperatura otoczenia[°C]-25...80
Temperatura składowania[°C]-40...100
OchronaIP 65; IP 67

Testy / dopuszczenia

EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Odporność na wstrząsy
DIN EN 60068-2-2750 g (11 ms)
Odporność na wibracje
DIN EN 60068-2-620 g (10...2000 Hz)
MTTF[lata]161
Dopuszczenie UL
Dopuszczenie UL numerJ013
Dyrektywa PED Urządzenia Ciśnieniowedobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie

Dane mechaniczne

Waga[g]253,7
Obudowacylindryczna

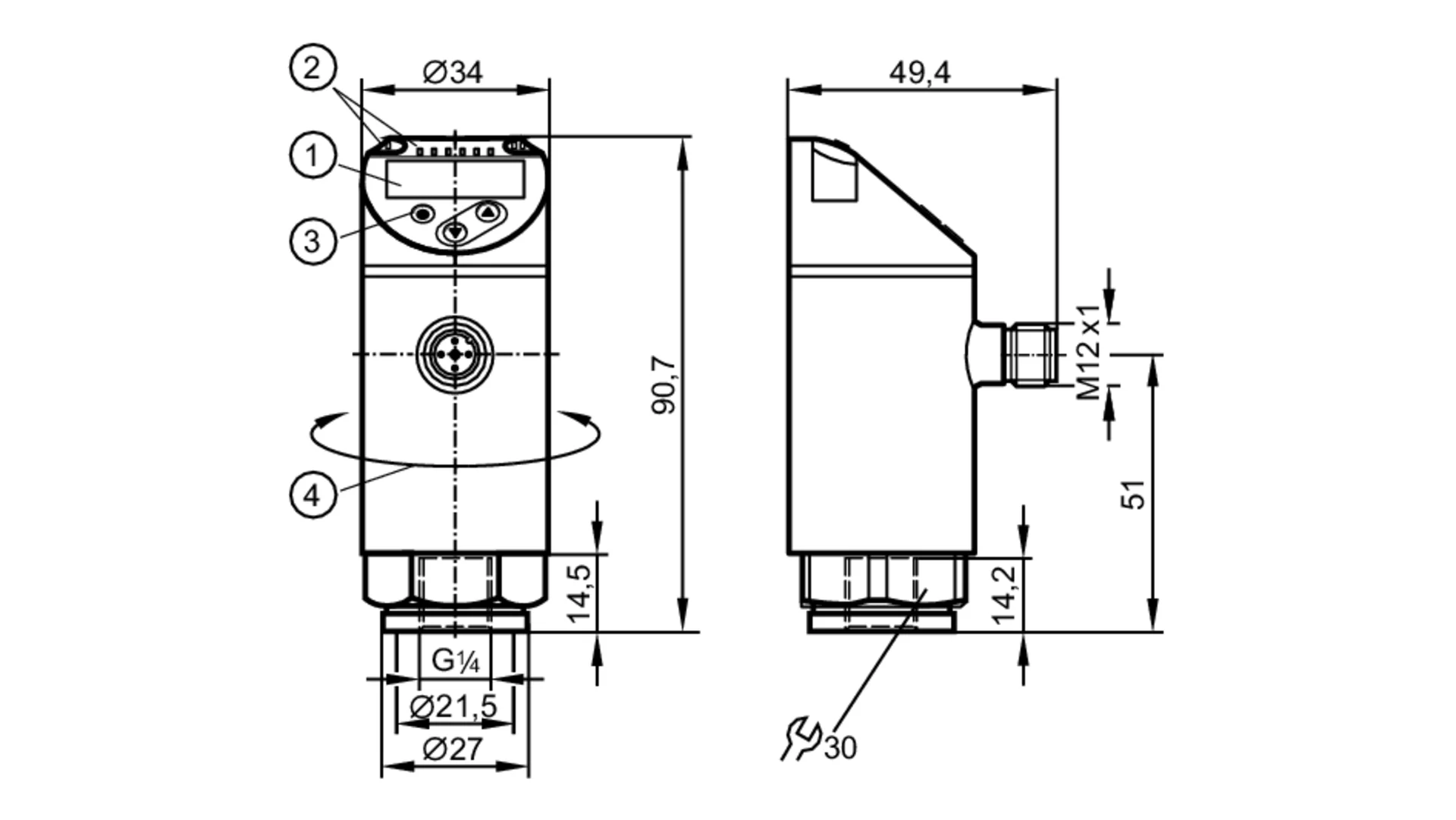

Wymiary[mm]Ø 34 / L = 90,7
Materiałstal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Materiały części w kontakcie z mediumstal nierdzewna (1.4404 / 316L); Al2O3 (99.9 %; ceramika); EPDM
Min. liczba cykli ciśnienia100 milionów
Moment dokręcający[Nm]25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.)
Przyłącze procesowepołączenie gwintowane G 1/4 Gwint wewnętrzny
Zintegrowany tłumiknie (można zainstalować)

Wyświetlacze / elementy robocze

Wyświetlacz
Jednostka wyświetlana3 x LED, kolor zielony (bar, psi, MPa)
Stan wyjścia2 x LED, kolor żółty
Wartość mierzonawyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A; Styki: pozłacane

Parametry techniczne - Czujnik ciśnienia z wyświetlaczem PE-100-SER14-MFRKG/US/ /E (PE2092) - IFM

Nr kat.
OC-IFM014156

Pliki do pobrania - Czujnik ciśnienia z wyświetlaczem PE-100-SER14-MFRKG/US/ /E (PE2092) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
