Czujnik ciśnienia z wyświetlaczem PN-1-1BRBN14-MFRKG/US/ /V (PY2209) - IFM

SKU: OC-IFM015321 MPN: PY2209
Producent: IFM
Cena netto/szt. 2 610,00 zł
3 210,30 zł brutto/szt.
Czujnik ciśnienia z wyświetlaczem PN-1-1BRBN14-MFRKG/US/ /V (PY2209) - IFM
2 610,00 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik ciśnienia z wyświetlaczem PN-1-1BRBN14-MFRKG/US/ /V (PY2209) - IFM

  • Dwa wyjścia przełączające, z których jedno można skonfigurować jako analogowe
  • Precyzyjne, skalowalne wyjście analogowe i duża dokładność w całym zakresie temperatury
  • Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
  • Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
  • Wytrzymała konstrukcja do zastosowań w trudnych warunkach przemysłowych

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Zakres pomiarowy[psi]-15...15
Przyłącze procesowepołączenie gwintowane 1/4" NPT Gwint wewnętrzny

Aplikacja

Konstrukcjastyki pozłacane
Aplikacjado aplikacji przemysłowych
Mediaciecze i gazy
Temperatura medium[°C]-25...80
Minimalne ciśnienie niszczące
725 psi5 MPa
Wytrzymałość na ciśnienie
290 psi2 MPa
Rodzaj ciśnieniaciśnienie względne

Dane elektryczne

Napięcie zasilania[V]18...32 DC; (zgodnie z SELV/PELV)
Pobór prądu[mA]< 35
Min. rezystancja izolacji[MΩ]100; (500 V DC)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]0,3
Zintegrowana funkcja Watchdogtak

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał przełączający; sygnał analogowy; (konfigurowalne)
Wykonanie elektrycznePNP/NPN
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2
Prąd obciążenia wyjścia przełączającego DC[mA]250
Częstotliwość przełączania DC[Hz]< 500
Liczba wyjść analogowych1
Analogowe wyjście prądowe[mA]4...20; (skalowany 1:4)
Maks. obciążenie[Ω](Ub - 10 V) / 20 mA
Analogowe wyjście napięciowe[V]0...10; (skalowany 1:4)
Min. rezystancja obciążenia[Ω]2000
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Zakres pomiarowy[psi]-15...15
Punkt przełączania SP[psi]-14,8...15
Punkt resetu rP[psi]-14,9...14,9
Wyjście analogowe / dolna wartość[psi]-15...7,5
Wyjście analogowe / górna wartość[psi]-7,5...15
W krokach co[psi]0,1
Ustawienia fabryczne
SP1 = -7,5 psirP1 = -8,1 psi
SP2 = 7,5 psirP2 = 6,9 psi
ASP = -15 psiAEP = 15 psi

Dokładność / odchylenie

Dokładność punktu przełączania[% zakresu]< ± 0,4; (Turn down 1:1)
Powtarzalność[% zakresu]< ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1)
Odchyłka od charakterystyki[% zakresu]< ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej)
Odchylenie histerezy[% zakresu]< ± 0,1; (Turn down 1:1)
Stabilność długotrwała[% zakresu]< ± 0,1; (Turn down 1:1; na rok)
Współczynnik temperaturowy punktu zerowego[% na zakres 10 K]< ± 0,2; (-25...80 °C)
Współczynnik temperaturowy zakresu[% na zakres 10 K]< ± 0,2; (-25...80 °C)

Czasy reakcji

Czas reakcji[ms]< 1,5
Tłumienie wartości procesowej dAP[s]0,01...4
Tłumienie wyjścia analogowego dAA[s]0,01...4
Maksymalny czas odpowiedzi wyjścia analogowego[ms]3

Software / programowanie

Możliwości parametryzacjihistereza / okno; normalnie otwarte / zamknięte; logika przełączania; wyjście prądowe / napięciowe; Tłumienie; kalibracja wyświetlanej wartości; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana; punkt zerowy; zakres

Warunki pracy

Temperatura otoczenia[°C]-25...80
Temperatura składowania[°C]-40...100
OchronaIP 65

Testy / dopuszczenia

EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Odporność na wstrząsy
DIN EN 60068-2-2750 g (11 ms)
Odporność na wibracje
DIN EN 60068-2-620 g (10...2000 Hz)
MTTF[lata]167,14
Dyrektywa PED Urządzenia Ciśnieniowedobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie

Dane mechaniczne

Waga[g]256,5
Obudowacylindryczna

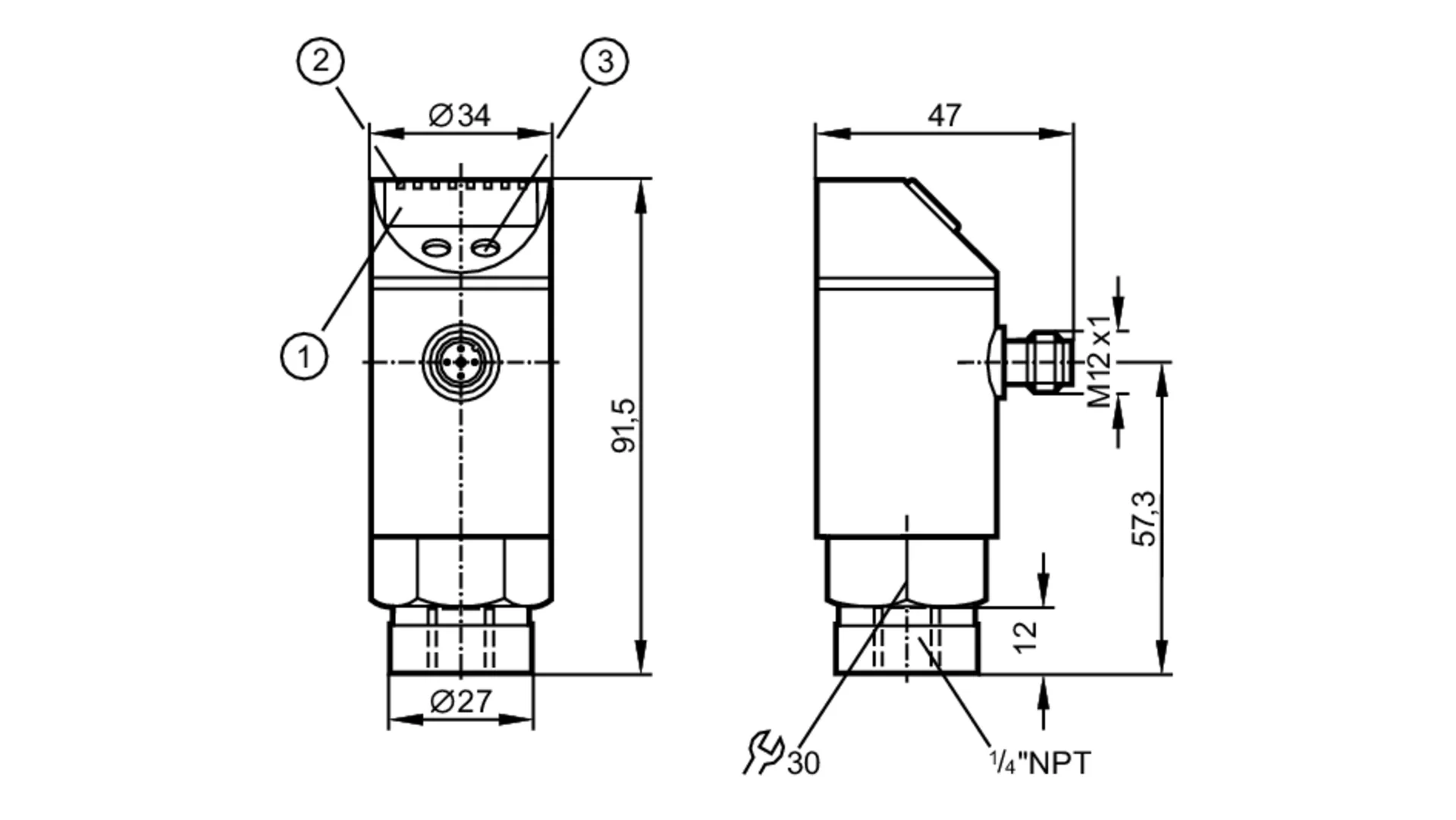

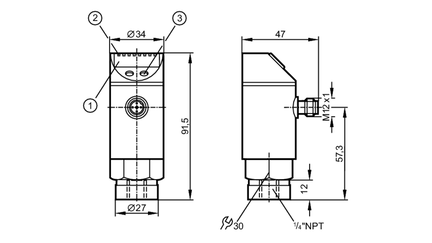

Wymiary[mm]Ø 34 / L = 91,5
Materiałstal nierdzewna (1.4301 / 304); stal nierdzewna (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE
Materiały części w kontakcie z mediumstal nierdzewna (1.4305 / 303); ceramika; FKM
Min. liczba cykli ciśnienia100 milionów
Przyłącze procesowepołączenie gwintowane 1/4" NPT Gwint wewnętrzny
Zintegrowany tłumiknie (można zainstalować)

Wyświetlacze / elementy robocze

Wyświetlacz
Jednostka wyświetlana3 x LED, kolor zielony
Stan wyjścia2 x LED, kolor żółty
Wyświetlanie funkcjiwyświetlacz alfanumeryczny, 4-cyfrowy
Wartość mierzonawyświetlacz alfanumeryczny, 4-cyfrowy
Jednostka wyświetlanambar; kPa; psi; inH2O; inHg

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A; Styki: pozłacane
