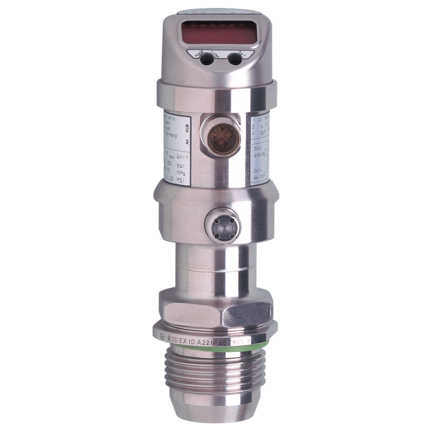

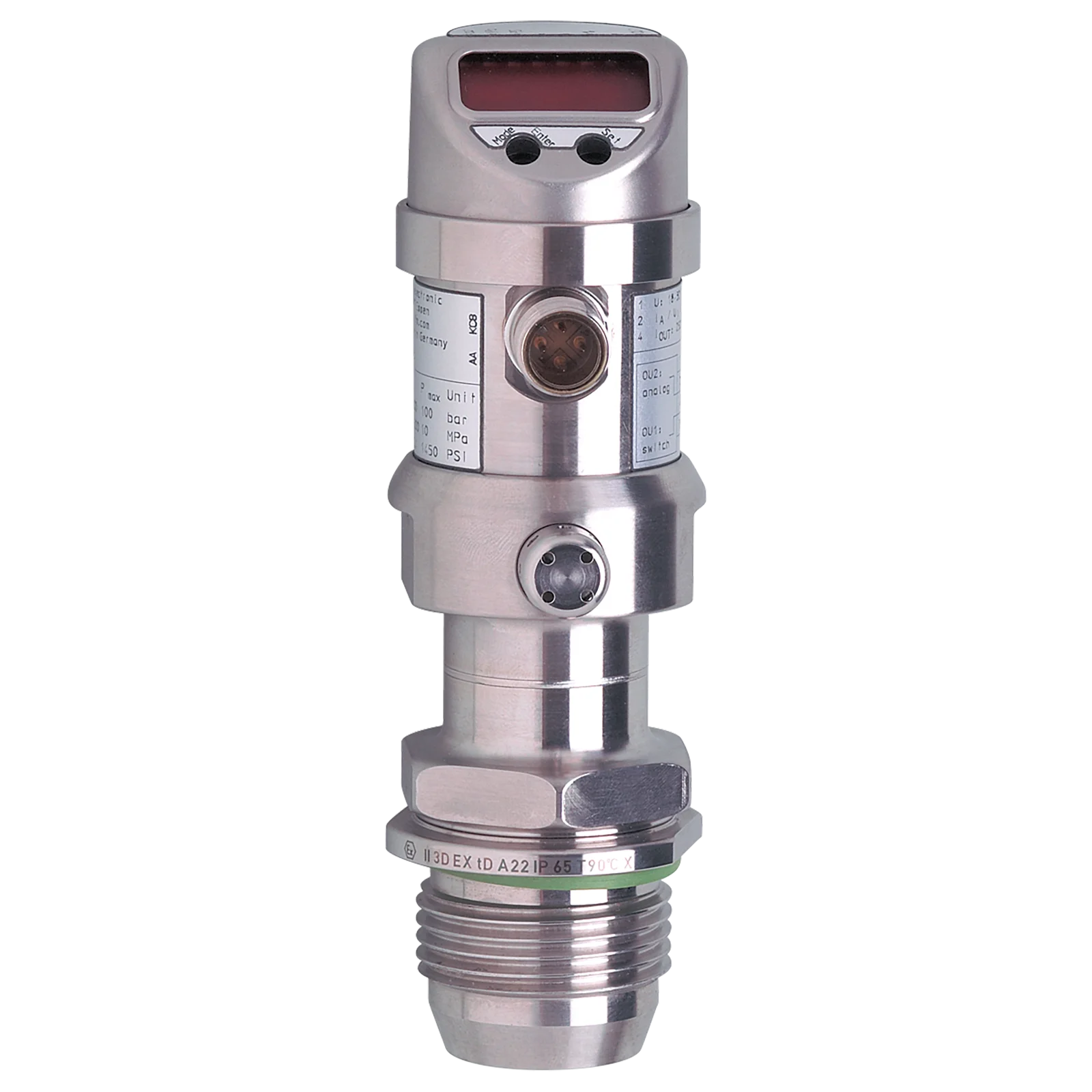

Czujnik ciśnienia z wyświetlaczem PI-025-REA01-MFRKG/US/3D/3G /P (PI003A) - IFM
SKU: OC-IFM014256
MPN: PI003A
Producent:
IFM
Cena netto/szt.
4 040,10 zł
4 969,32 zł
brutto/szt.
.png)
Opis produktu - Czujnik ciśnienia z wyświetlaczem PI-025-REA01-MFRKG/US/3D/3G /P (PI003A) - IFM
- Do zastosowań w strefach niebezpiecznych
- Z wyjściem przełączającym i wyjściem analogowym
- Skalowalne wyjście analogowe z regulacją zakresu i zera
- Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |||
| Zakres pomiarowy |
| |||
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający |
Aplikacja
| Konstrukcja | styki pozłacane | |||
| Aplikacja | przemysł spożywczy i produkcja napojów | |||
| Montaż | Obudowa swobodnie obracalna o kąt 350° | |||
| Media | Media lepkie i zawiesiny; ciecze i gazy | |||
| Temperatura medium[°C] | -20...60; (przy użytkowaniu poza strefą EX:; Temperatura otoczenia: -25...85 °C; Temperatura medium: -25...125 °C / 145 °C < 1h) | |||
| Minimalne ciśnienie niszczące |
| |||
| Wytrzymałość na ciśnienie |
| |||
| Rodzaj ciśnienia | ciśnienie względne; próżnia |
Dane elektryczne
| Napięcie zasilania[V] | 18...32 DC |
| Pobór prądu[mA] | < 50 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 0,5 |
| Zintegrowana funkcja Watchdog | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; (konfigurowalne) |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 1 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 250 |
| Częstotliwość przełączania DC[Hz] | 6 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20, odwracalny; (skalowany 1:4) |
| Maks. obciążenie[Ω] | (Ub - 10 V) / 20 mA |
| Analogowe wyjście napięciowe[V] | 0...10, odwracalny; (skalowany 1:4) |
| Min. rezystancja obciążenia[Ω] | 2000 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| |||
| Punkt przełączania SP |
| |||
| Punkt resetu rP |
| |||
| Wyjście analogowe / dolna wartość |
| |||
| Wyjście analogowe / górna wartość |
| |||
| W krokach co |
|
Dokładność / odchylenie
| Dokładność punktu przełączania[% zakresu] | < ± 0,2; (Turn down 1:1) |
| Powtarzalność[% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) |
| Odchyłka od charakterystyki[% zakresu] | < ± 0,2; (Turn down 1:1 , liniowość uwzględniająca histerezę i powtarzalność , ustawienie wartości granicznej według normy DIN EN IEC 62828-1) |
| Odchylenie liniowości[% zakresu] | < ± 0,15; (Turn down 1:1) |
| Odchylenie histerezy[% zakresu] | < ± 0,15; (Turn down 1:1) |
| Stabilność długotrwała[% zakresu] | < ± 0,1; (Turn down 1:1; na rok) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | < ± 0,05; (0...70 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | < ± 0,15; (0...70 °C) |
Czasy reakcji
| Czas reakcji[ms] | < 100 |
| Tłumienie wartości procesowej dAP[s] | 0,1...100 |
| Tłumienie wyjścia analogowego dAA[s] | 0,1...100 |
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 25 |
Software / programowanie
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; wyjście prądowe / napięciowe; Tłumienie; kalibracja wyświetlanej wartości; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana; punkt zerowy; zakres |
Warunki pracy
| Temperatura otoczenia[°C] | -20...60 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 65 |
Testy / dopuszczenia
| Oznaczenie ATEX | |||||||||||
| EMC |
| ||||||||||
| Odporność na wstrząsy |
| ||||||||||
| Odporność na wibracje |
| ||||||||||
| MTTF[lata] | 163 |
Dane mechaniczne
| Waga[g] | 512,5 |
| Obudowa | cylindryczna |

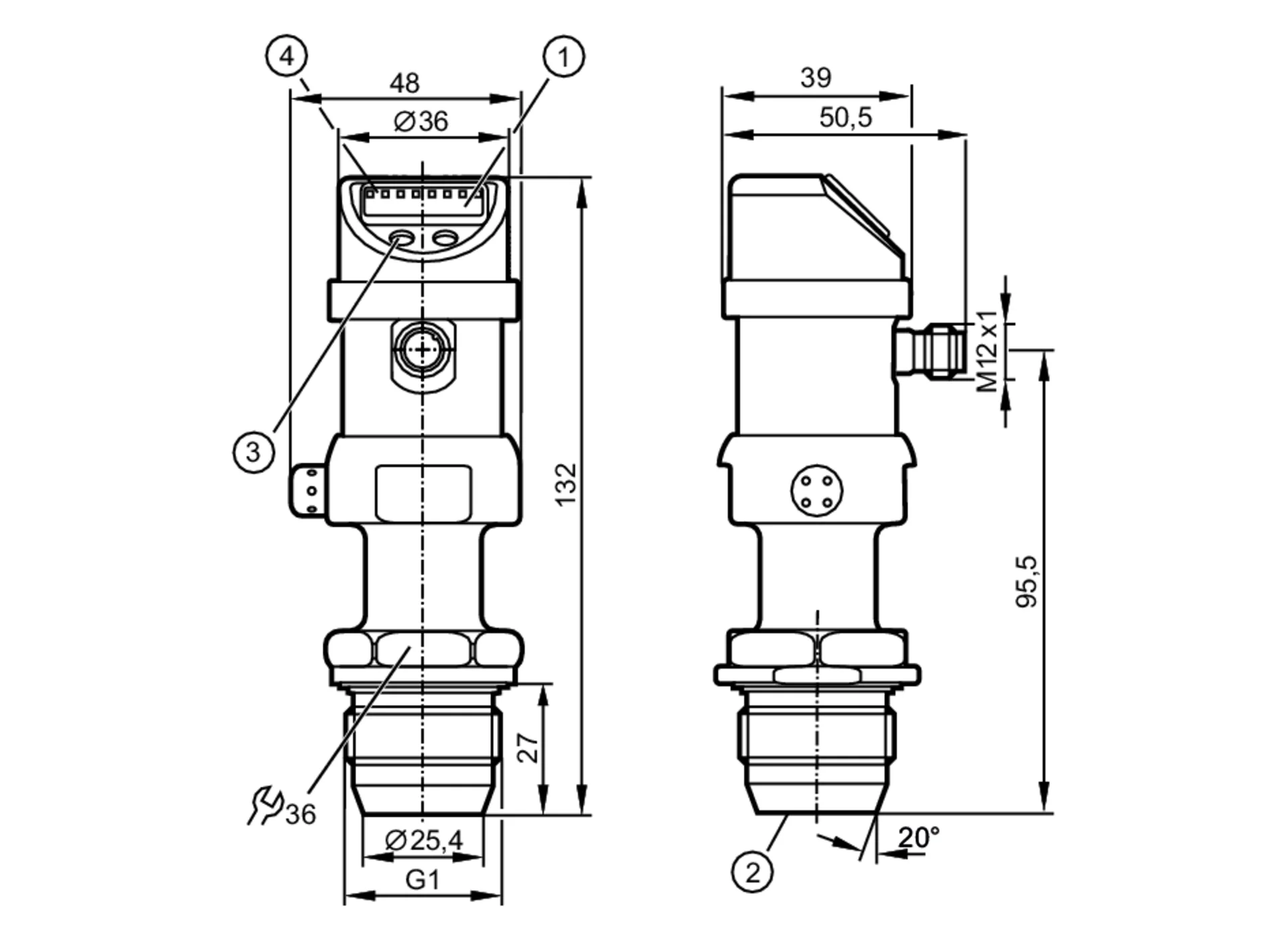

| Wymiary[mm] | Ø 36 / L = 132 |
| Materiał | stal nierdzewna (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE |
| Materiały części w kontakcie z medium | ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); stal nierdzewna (1.4404 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE; EPDM |
| Min. liczba cykli ciśnienia | 100 milionów |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||||||
| Jednostka wyświetlana | bar; psi; MPa; % zakresu |
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Parametry techniczne - Czujnik ciśnienia z wyświetlaczem PI-025-REA01-MFRKG/US/3D/3G /P (PI003A) - IFM
Nr kat.
OC-IFM014256
Pliki do pobrania - Czujnik ciśnienia z wyświetlaczem PI-025-REA01-MFRKG/US/3D/3G /P (PI003A) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
