Czujnik ciśnienia z wyświetlaczem PN-010-RBR14-QFPKG/US/3D /V (PN014A) - IFM

SKU: OC-IFM014526 MPN: PN014A
Producent: IFM
Cena netto/szt. 2 476,35 zł
3 045,91 zł brutto/szt.

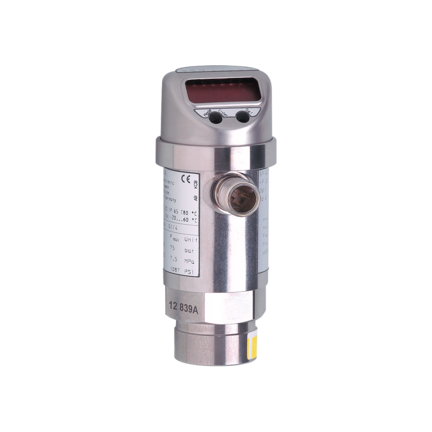

Czujnik ciśnienia z wyświetlaczem PN-010-RBR14-QFPKG/US/3D /V (PN014A) - IFM
2 476,35 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: 1-2 tygodnie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik ciśnienia z wyświetlaczem PN-010-RBR14-QFPKG/US/3D /V (PN014A) - IFM

  • Do zastosowań w strefach niebezpiecznych
  • Dwa wyjścia przełączające, z możliwością skonfigurowania jednego jako diagnostycznego
  • Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
  • Wytrzymała obudowa ze stali nierdzewnej do zastosowań w trudnych warunkach przemysłowych
  • Okres eksploatacji ponad 100 mln cykli ciśnieniowych
  • Wygodna obsługa przyciskami lub parametryzacja przez IO-Link

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 2
Zakres pomiarowy
-1...10 bar-14,5...145 psi-100...1000 kPa-0,1...1 MPa
Przyłącze procesowepołączenie gwintowane G 1/4 Gwint wewnętrzny

Aplikacja

Konstrukcjastyki pozłacane
Aplikacjado aplikacji przemysłowych
Mediaciecze i gazy
Temperatura medium[°C]-20...60
Minimalne ciśnienie niszczące
150 bar2175 psi15 MPa
Wytrzymałość na ciśnienie
75 bar1087 psi7,5 MPa
Rodzaj ciśnieniaciśnienie względne; próżnia

Dane elektryczne

Napięcie zasilania[V]18...36 DC; (zgodnie z SELV/PELV)
Pobór prądu[mA]< 50
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Zabezpieczenie nadnapięciowetak; (< 40 V)
Czas rozruchu[s]0,3
Zintegrowana funkcja Watchdogtak

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał przełączający; IO-Link; (konfigurowalne)
Wykonanie elektrycznePNP/NPN
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2
Prąd obciążenia wyjścia przełączającego DC[mA]250
Częstotliwość przełączania DC[Hz]< 170
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe

Zakres pomiaru / nastaw

Zakres pomiarowy
-1...10 bar-14,5...145 psi-100...1000 kPa-0,1...1 MPa
Punkt przełączania SP
-0,9...10 bar-12...145 psi-0,09...1 MPa
Punkt resetu rP
-0,95...9,95 bar-13...144 psi-0,095...0,995 MPa
W krokach co
0,05 bar1 psi0,005 MPa
Ustawienia fabryczne
SP1 = 2,50 barrP1 = 2,30 bar
SP2 = 7,50 barrP2 = 7,30 bar

Dokładność / odchylenie

Dokładność punktu przełączania[% zakresu]< ± 0,5
Powtarzalność[% zakresu]< ± 0,1; (z wahaniami temperatury < 10 K)
Odchyłka od charakterystyki[% zakresu]< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej)
Odchylenie histerezy[% zakresu]< ± 0,25
Stabilność długotrwała[% zakresu]< ± 0,05; (na 6 miesiecy)
Współczynnik temperaturowy punktu zerowego[% na zakres 10 K]0,2; (0...60 °C)
Współczynnik temperaturowy zakresu[% na zakres 10 K]0,2; (0...60 °C)

Czasy reakcji

Programowalny czas opóźnienia dS, dr[s]0; 0,2...50

Software / programowanie

Możliwości parametryzacjihistereza / okno; normalnie otwarte / zamknięte; Funkcja diagnostyczna; logika przełączania; opóźnienie załączania/resetowania wyjścia przełączającego; Tłumienie; Jednostka wyświetlana

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9 CDV
SIO trybtak
Wymagany typ portu masteraA
Ilość danych analogowych1
Ilość danych binarnych2
Min.czas cyklu procesu[ms]2,3
Obsługiwane DeviceID
Typ działaniaDeviceID
default311

Warunki pracy

Temperatura otoczenia[°C]-20...60
Temperatura składowania[°C]-40...100
OchronaIP 65

Testy / dopuszczenia

Oznaczenie ATEXII 3D Ex tc IIIC T80°C Dc XII 3D Ex tc IIIC T80°C Dc X
EMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 w.cz. promieniowane10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5/1 kV
EN 61000-4-6 w. cz. przewodzone10 V
Odporność na wstrząsy
DIN IEC 68-2-2750 g (11 ms)
Odporność na wibracje
DIN IEC 68-2-620 g (10...2000 Hz)
MTTF[lata]194
Dyrektywa PED Urządzenia Ciśnieniowedobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie

Dane mechaniczne

Waga[g]304
Obudowacylindryczna

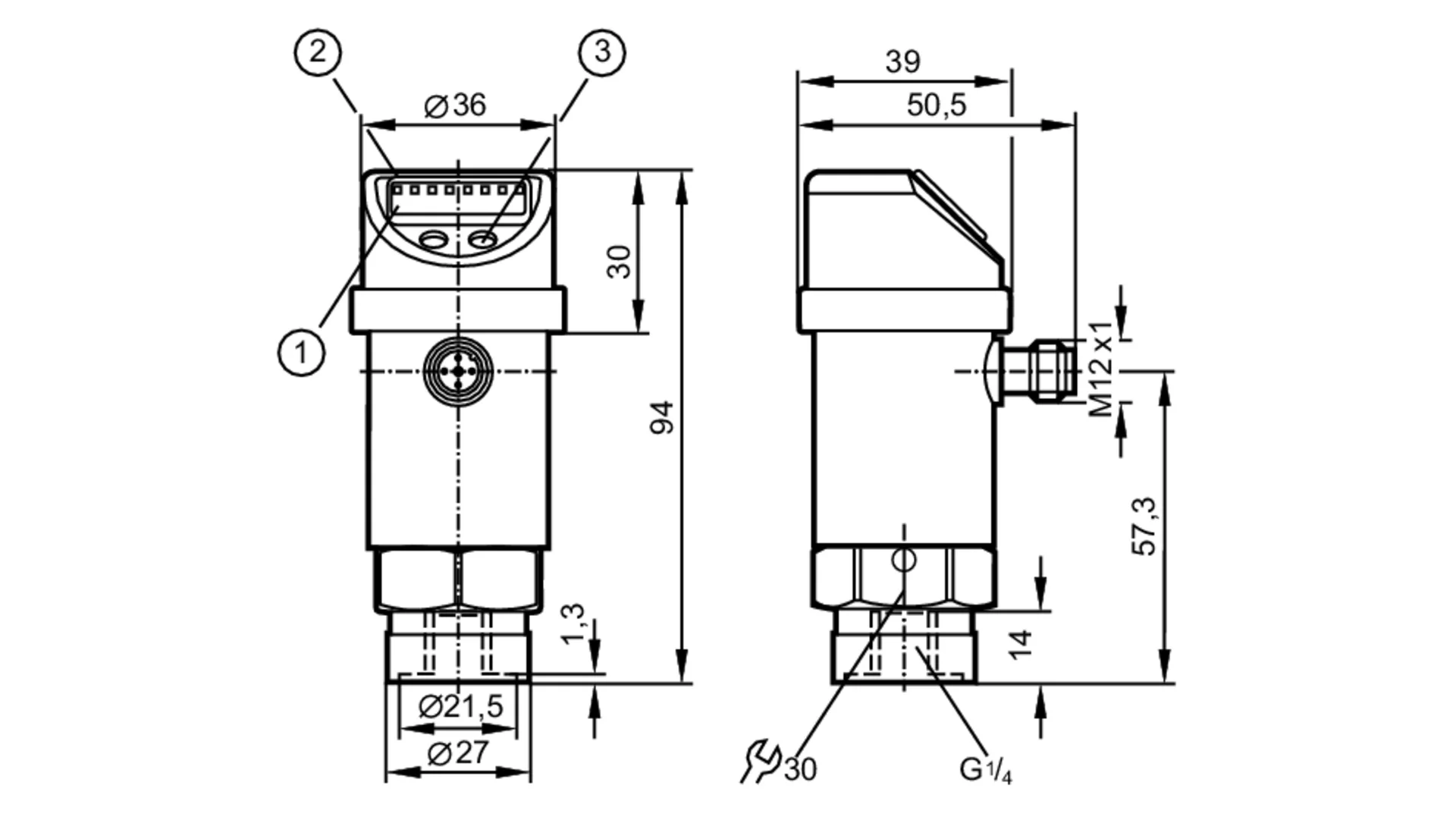

Wymiary[mm]Ø 36 / L = 94
Materiałstal nierdzewna (1.4301 / 304); stal nierdzewna (1.4404 / 316L); PC; PEI; FKM; EPDM/X; PTFE
Materiały części w kontakcie z mediumstal nierdzewna (1.4305 / 303); ceramika; FKM
Min. liczba cykli ciśnienia100 milionów
Przyłącze procesowepołączenie gwintowane G 1/4 Gwint wewnętrzny
Zintegrowany tłumiknie (można zainstalować)

Wyświetlacze / elementy robocze

Wyświetlacz
Jednostka wyświetlana3 x LED, kolor zielony
Stan wyjścia2 x LED, kolor żółty
Wyświetlanie funkcjiwyświetlacz alfanumeryczny, 4-cyfrowy
Wartość mierzonawyświetlacz alfanumeryczny, 4-cyfrowy

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

Konektor: 1 x M12; kodowanie: A; Styki: pozłacane

Parametry techniczne - Czujnik ciśnienia z wyświetlaczem PN-010-RBR14-QFPKG/US/3D /V (PN014A) - IFM

Nr kat.
OC-IFM014526

Pliki do pobrania - Czujnik ciśnienia z wyświetlaczem PN-010-RBR14-QFPKG/US/3D /V (PN014A) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
