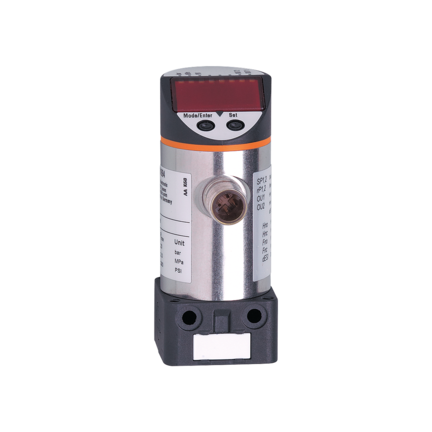

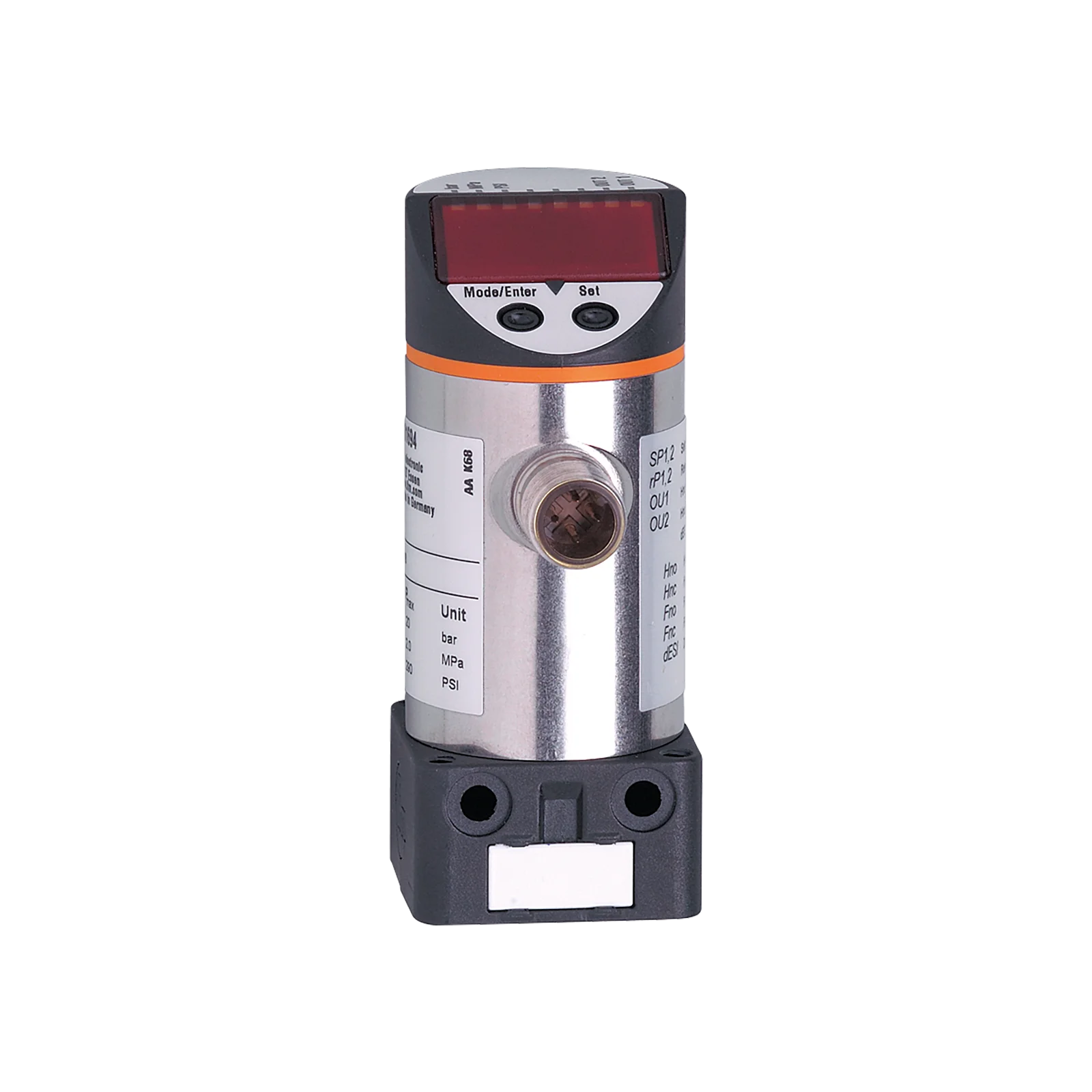

Czujnik ciśnienia z wyświetlaczem PN-001BRBR18-QFRKG/US/ /V (PN7809) - IFM

SKU: OC-IFM014727 MPN: PN7809
Producent: IFM
Cena netto/szt. 1 341,90 zł
1 650,54 zł brutto/szt.
Czujnik ciśnienia z wyświetlaczem PN-001BRBR18-QFRKG/US/ /V (PN7809) - IFM
1 341,90 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik ciśnienia z wyświetlaczem PN-001BRBR18-QFRKG/US/ /V (PN7809) - IFM

  • Dwa wyjścia przełączające, z możliwością skonfigurowania jednego jako diagnostycznego
  • Do stosowania w aplikacjach pneumatycznych
  • Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
  • Pomiar różnicy ciśnień bez konieczności podłączania drugiego czujnika ciśnienia
  • Do wyboru urządzenia ciśnieniowe do stosowania w konkretnych krajach

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 2
Zakres pomiarowy
-1...1 bar-1000...1000 mbar-14,5...14,5 psi-100...100 kPa
Przyłącze procesowepołączenie gwintowane G 1/8 Gwint wewnętrzny

Aplikacja

Konstrukcjastyki pozłacane
Aplikacjado aplikacji przemysłowych
MediaPowietrze sprężone
Warunkowo odpowiedni dlainne media dostępne na zamówienie
Temperatura medium[°C]0...60
Minimalne ciśnienie niszczące
30000 mbar435 psi3000 kPa
Wytrzymałość na ciśnienie
20000 mbar290 psi2000 kPa
Rodzaj ciśnieniaciśnienie względne; próżnia; ciśnienie różnicowe

Dane elektryczne

Napięcie zasilania[V]18...36 DC; (zgodnie z SELV/PELV)
Pobór prądu[mA]< 50
Min. rezystancja izolacji[MΩ]100; (500 V DC)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Zabezpieczenie nadnapięciowetak; (< 40 V)
Czas rozruchu[s]0,3
Zintegrowana funkcja Watchdogtak

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał przełączający
Wykonanie elektrycznePNP/NPN
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2
Prąd obciążenia wyjścia przełączającego DC[mA]250
Częstotliwość przełączania DC[Hz]< 170
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe

Zakres pomiaru / nastaw

Zakres pomiarowy
-1...1 bar-1000...1000 mbar-14,5...14,5 psi-100...100 kPa
Punkt przełączania SP
-975...1000 mbar-14,1...14,5 psi-97,5...100 kPa
Punkt resetu rP
-980...995 mbar14,2...14,4 psi-98...99,5 kPa
W krokach co
5 mbar0,1 psi0,5 kPa
Ustawienia fabryczne
SP1 = -500 mbarrP1 = -540 mbar
SP2 = 500 mbarrP2 = 460 mbar

Dokładność / odchylenie

Dokładność punktu przełączania[% zakresu]< ± 0,5
Powtarzalność[% zakresu]< ± 0,1; (z wahaniami temperatury < 10 K)
Odchyłka od charakterystyki[% zakresu]< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej)
Odchylenie histerezy[% zakresu]< ± 0,25
Stabilność długotrwała[% zakresu]< ± 0,05; (na 6 miesiecy)
Współczynnik temperaturowy punktu zerowego[% na zakres 10 K]0,2; (0...60 °C)
Współczynnik temperaturowy zakresu[% na zakres 10 K]0,2; (0...60 °C)

Czasy reakcji

Programowalny czas opóźnienia dS, dr[s]0; 0,2...50

Software / programowanie

Możliwości parametryzacjihistereza / okno; normalnie otwarte / zamknięte; Funkcja diagnostyczna; logika przełączania; opóźnienie załączania/resetowania wyjścia przełączającego; Tłumienie; Jednostka wyświetlana

Warunki pracy

Temperatura otoczenia[°C]-25...85
Temperatura składowania[°C]-25...85
OchronaIP 67

Testy / dopuszczenia

EMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 w.cz. promieniowane10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5/1 kV
EN 61000-4-6 w. cz. przewodzone10 V
Odporność na wstrząsy
DIN IEC 68-2-2750 g (11 ms)
Odporność na wibracje
DIN IEC 68-2-620 g (10...2000 Hz)
MTTF[lata]284
Dyrektywa PED Urządzenia Ciśnieniowedobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie

Dane mechaniczne

Waga[g]173
Obudowacylindryczna

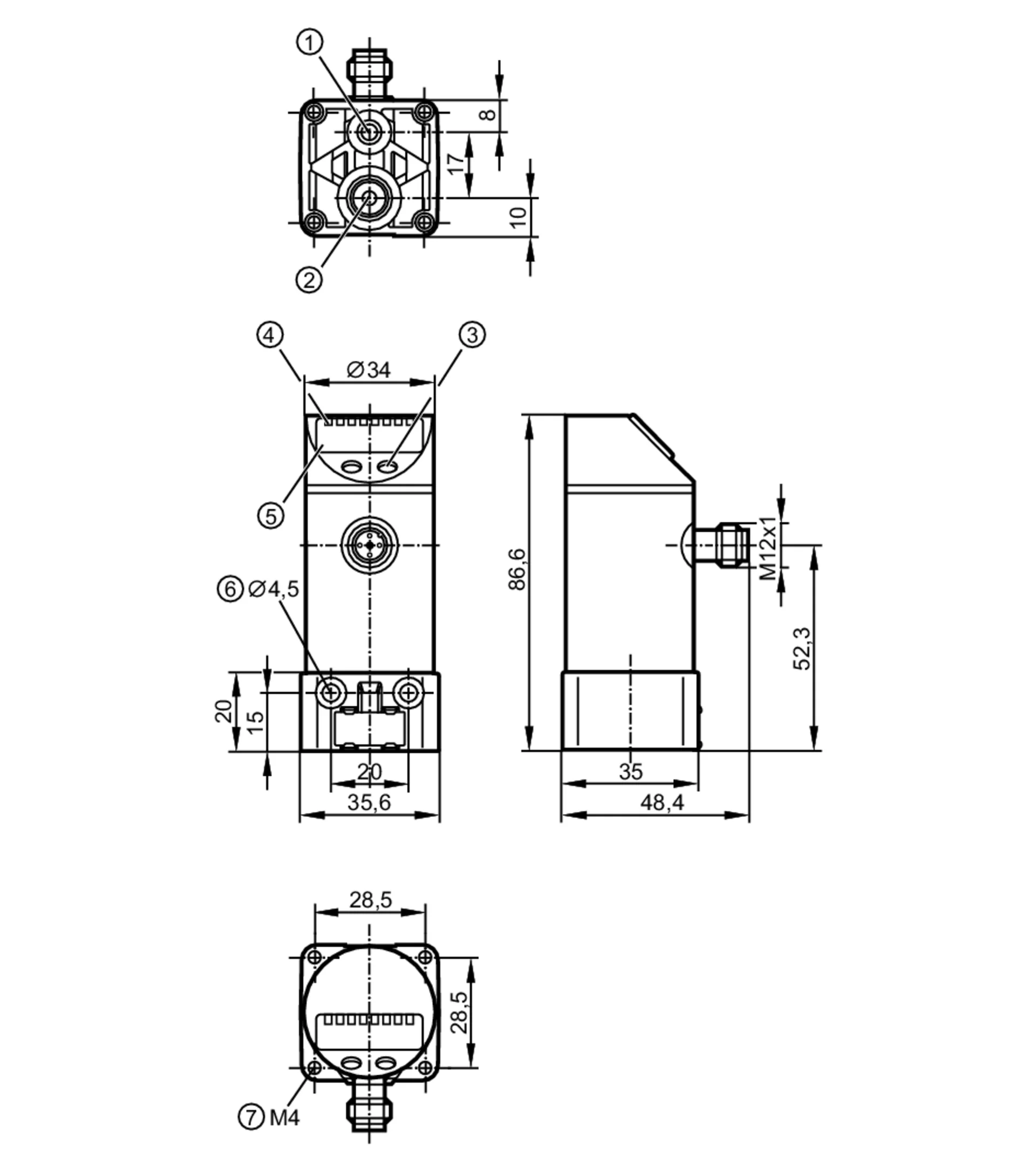

Wymiary[mm]Ø 34 / L = 86,6
Materiałstal nierdzewna (1.4301 / 304); PPS; PC; PBT; PEI; FKM
Materiały części w kontakcie z mediumstal nierdzewna (1.4567 / 304Cu); mosiądz; FKM; PPS; krzem (pokrycie)
Min. liczba cykli ciśnienia50 milionów
Przyłącze procesowepołączenie gwintowane G 1/8 Gwint wewnętrzny

Wyświetlacze / elementy robocze

Wyświetlacz
Jednostka wyświetlana3 x LED, kolor zielony
Stan wyjścia2 x LED, kolor żółty
Wyświetlanie funkcjiwyświetlacz alfanumeryczny, 4-cyfrowy
Wartość mierzonawyświetlacz alfanumeryczny, 4-cyfrowy

Akcesoria

Akcesoria (opcjonalne)
zestaw montażowy na szynę DIN: TH 35-7,5 / EN60715, E37340
Adapter: R1/8 - R1/8, E37350
Adapter gwintowany: 1/8", E30075
złączka pneumatyczna: Ø 6 mm, E30076
złączka pneumatyczna: Ø 8 mm, E30077

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

Konektor: 1 x M12; kodowanie: A; Styki: pozłacane

Parametry techniczne - Czujnik ciśnienia z wyświetlaczem PN-001BRBR18-QFRKG/US/ /V (PN7809) - IFM

Nr kat.
OC-IFM014727

Pliki do pobrania - Czujnik ciśnienia z wyświetlaczem PN-001BRBR18-QFRKG/US/ /V (PN7809) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
