Przetwornik ciśnienia z ceramiczną celką pomiarową PA-400-SBR14-B-DVG/US/ /V (PX9020) - IFM
SKU: OC-IFM015268
MPN: PX9020
Producent:
IFM
Cena netto/szt.
1 230,30 zł
1 513,27 zł
brutto/szt.
.png)
Opis produktu - Przetwornik ciśnienia z ceramiczną celką pomiarową PA-400-SBR14-B-DVG/US/ /V (PX9020) - IFM
- Niezawodne wykrywanie ciśnienia w układzie w zastosowaniach przemysłowych i mobilnych
- Precyzyjne wyjście analogowe
- Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
- Okres eksploatacji ponad 100 mln cykli ciśnieniowych
- Znaczna odporność na wstrząsy i drgania
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | ||
| Zakres pomiarowy |
| ||
| Przyłącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny |
Aplikacja
| Konstrukcja | styki pozłacane | ||
| Aplikacja | do aplikacji przemysłowych | ||
| Media | ciecze i gazy | ||
| Warunkowo odpowiedni dla | Dla mediów gazowych zastosowania są ograniczone do max. 25 barów. | ||
| Temperatura medium[°C] | -25...90; (na zapytanie: -40...90 °C) | ||
| Minimalne ciśnienie niszczące |
| ||
| Wytrzymałość na ciśnienie |
| ||
| Rodzaj ciśnienia | ciśnienie względne |
Dane elektryczne
| Napięcie zasilania[V] | 10...30 DC |
| Pobór prądu[mA] | < 18 |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 1 |
| Sygnał wyjściowy | sygnał analogowy |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście napięciowe[V] | 0,5...4,5 |
| Min. rezystancja obciążenia[Ω] | 2000 |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
|
Dokładność / odchylenie
| Powtarzalność[% zakresu] | < 0,1; (z wahaniami temperatury < 10 K) |
| Odchyłka od charakterystyki[% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) |
| Stabilność długotrwała[% zakresu] | < ± 0,05; (na 6 miesiecy) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | 0,4; (0...80 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | 0,4; (0...80 °C) |
Czasy reakcji
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 3 |
Warunki pracy
| Temperatura otoczenia[°C] | -25...80 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 68; IP 69K |
Testy / dopuszczenia
| EMC |
| ||||||||
| Odporność na wstrząsy |
| ||||||||
| Odporność na wibracje |
| ||||||||
| MTTF[lata] | 550 | ||||||||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 221,5 |
| Obudowa | cylindryczna |

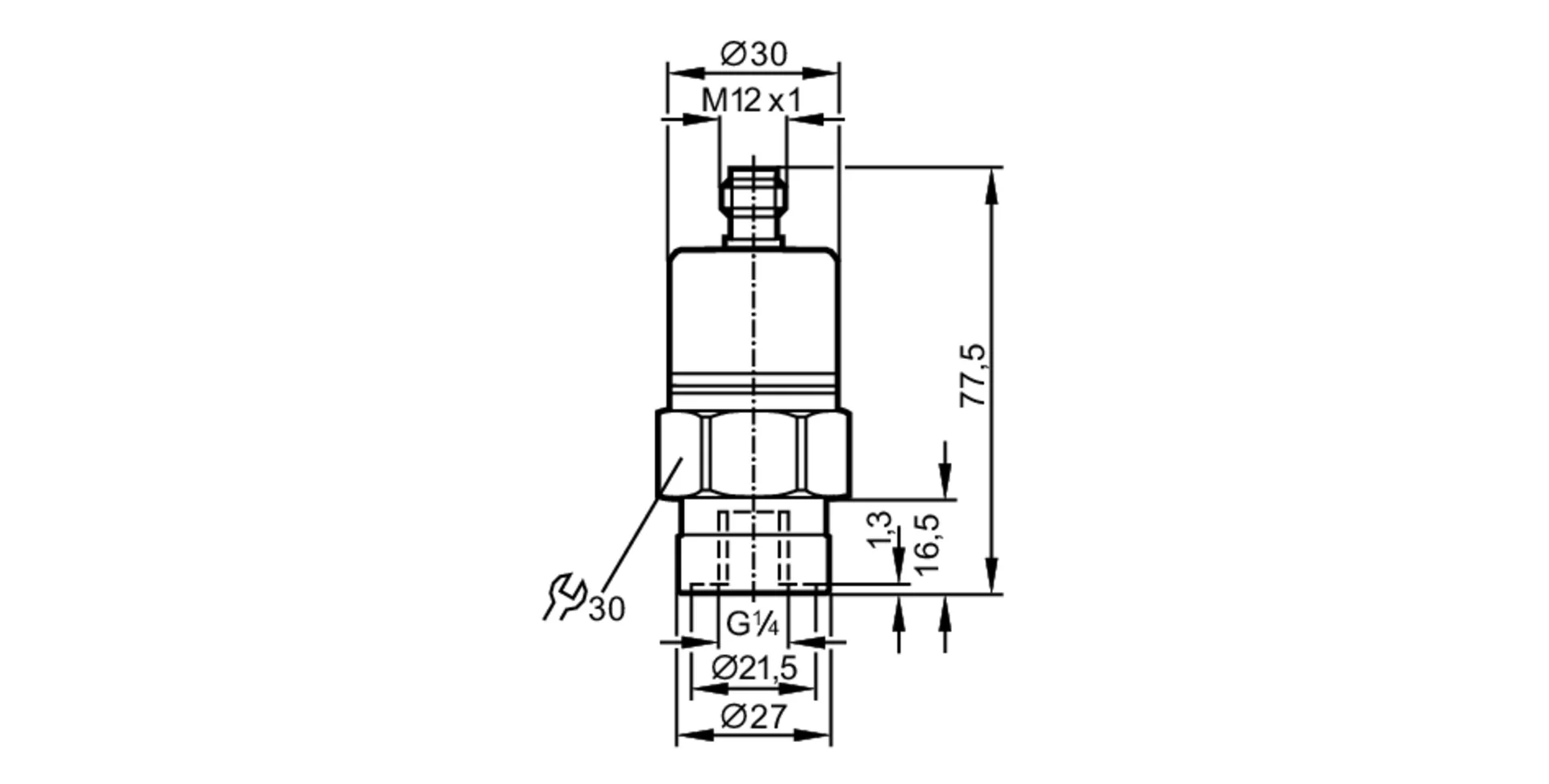

| Wymiary[mm] | Ø 30 / L = 77,5 |
| Materiał | stal nierdzewna (1.4404 / 316L); FKM; PA; EPDM/X |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303); ceramika; FKM |
| Min. liczba cykli ciśnienia | 100 milionów |
| Przyłącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny |
| Zintegrowany tłumik | tak |
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Parametry techniczne - Przetwornik ciśnienia z ceramiczną celką pomiarową PA-400-SBR14-B-DVG/US/ /V (PX9020) - IFM
Nr kat.
OC-IFM015268
Pliki do pobrania - Przetwornik ciśnienia z ceramiczną celką pomiarową PA-400-SBR14-B-DVG/US/ /V (PX9020) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
