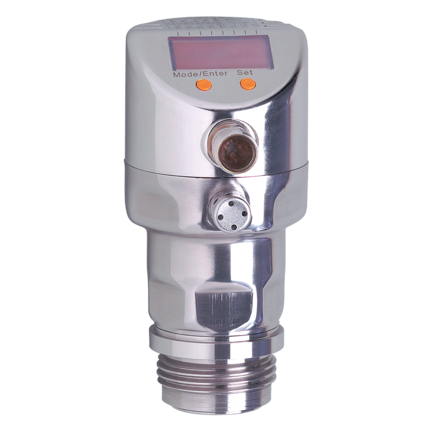

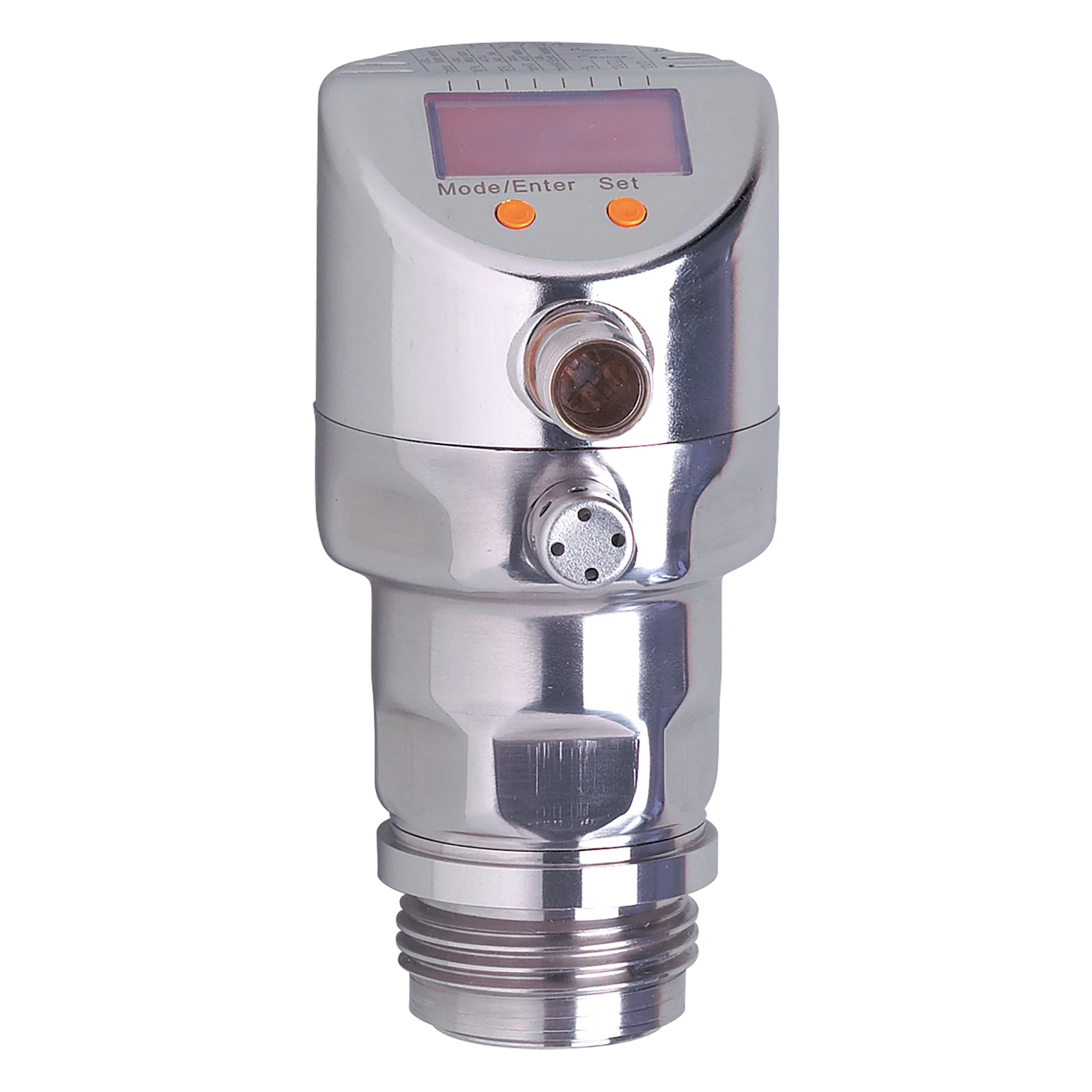

Czujnik ciśnienia z wyświetlaczem PI-005-REA01-MFRKG/US/ /P (PY2795) - IFM
SKU: OC-IFM015351
MPN: PY2795
Producent:
IFM
Cena netto/szt.
6 053,40 zł
7 445,68 zł
brutto/szt.
.png)
Opis produktu - Czujnik ciśnienia z wyświetlaczem PI-005-REA01-MFRKG/US/ /P (PY2795) - IFM
- Wytrzymała obudowa ze stali nierdzewnej do zastosowań w przemyśle spożywczym
- Higieniczna, płaska konstrukcja
- Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
- Duża odporność na temperaturę i wysoka klasa ochrony
- Programowalne wyjście analogowe i przełączające
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |||
| Zakres pomiarowy |
| |||
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny Aseptoflex Vario |
Aplikacja
| Konstrukcja | styki pozłacane | |||
| Aplikacja | montaż zabudowany do przemysłu spożywczego | |||
| Media | Media lepkie i zawiesiny; ciecze i gazy | |||
| Temperatura medium[°C] | -25...125; (145 max. 1h) | |||
| Minimalne ciśnienie niszczące |
| |||
| Wytrzymałość na ciśnienie |
| |||
| Rodzaj ciśnienia | ciśnienie względne | |||
| Brak strefy martwej | tak |
Dane elektryczne
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Zintegrowana funkcja Watchdog | tak |
| 2-przewodowy | |
|---|---|
| Napięcie zasilania[V] | 20...32 DC |
| Czas rozruchu[s] | 1 |
| 3-przewodowy | |
|---|---|
| Napięcie zasilania[V] | 18...32 DC |
| Pobór prądu[mA] | < 45 |
| Czas rozruchu[s] | 0,5 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne) |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20, odwracalny; (skalowany) |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
| 2-przewodowy | |
|---|---|
| Maks. obciążenie[Ω] | 300 |
| 3-przewodowy | |
|---|---|
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 250 |
| Częstotliwość przełączania DC[Hz] | 125 |
| Maks. obciążenie[Ω] | (Ub - 10 V) / 20 mA |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||||||
| Punkt przełączania SP |
| ||||||
| Punkt resetu rP |
| ||||||
| Wyjście analogowe / dolna wartość |
| ||||||
| Wyjście analogowe / górna wartość |
| ||||||
| W krokach co |
| ||||||
| Ustawienia fabryczne |
|
Dokładność / odchylenie
| Dokładność punktu przełączania[% zakresu] | < ± 0,2; (Turn down 1:1) |
| Powtarzalność[% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) |
| Odchyłka od charakterystyki[% zakresu] | < ± 0,2; (Turn down 1:1; liniowość uwzględniająca histerezę i powtarzalność; ustawienie wartości granicznej według normy DIN EN IEC 62828-1) |
| Odchylenie liniowości[% zakresu] | < ± 0,15; (Turn down 1:1) |
| Odchylenie histerezy[% zakresu] | < ± 0,15; (Turn down 1:1) |
| Stabilność długotrwała[% zakresu] | < ± 0,1; (Turn down 1:1; na rok) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | < ± 0,05; (0...70 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | < ± 0,15; (0...70 °C) |
Czasy reakcji
| Tłumienie wartości procesowej dAP[s] | 0...30 |
| Tłumienie wyjścia analogowego dAA[s] | 0,01...99,99 |
| 2-przewodowy | |
|---|---|
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 45 |
| 3-przewodowy | |
|---|---|
| Minimalny czas odpowiedzi wyjścia przełączającego (dAP)[ms] | 3 |
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 7 |
Interfejsy
| Interfejs komunikacyjny | IO-Link |
| Typ transmisji | COM2 (38,4 kBaud) |
| IO-Link Revision | 1.0 |
| Profil | brak Profilu |
| Ilość danych analogowych | 1 |
| Ilość danych binarnych | 2 |
| Min.czas cyklu procesu[ms] | 2,3 |
Warunki pracy
| Temperatura otoczenia[°C] | -25...80 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 67; IP 68; IP 69K |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 148,66 |
Dane mechaniczne
| Waga[g] | 297,5 |
| Obudowa | cylindryczna |

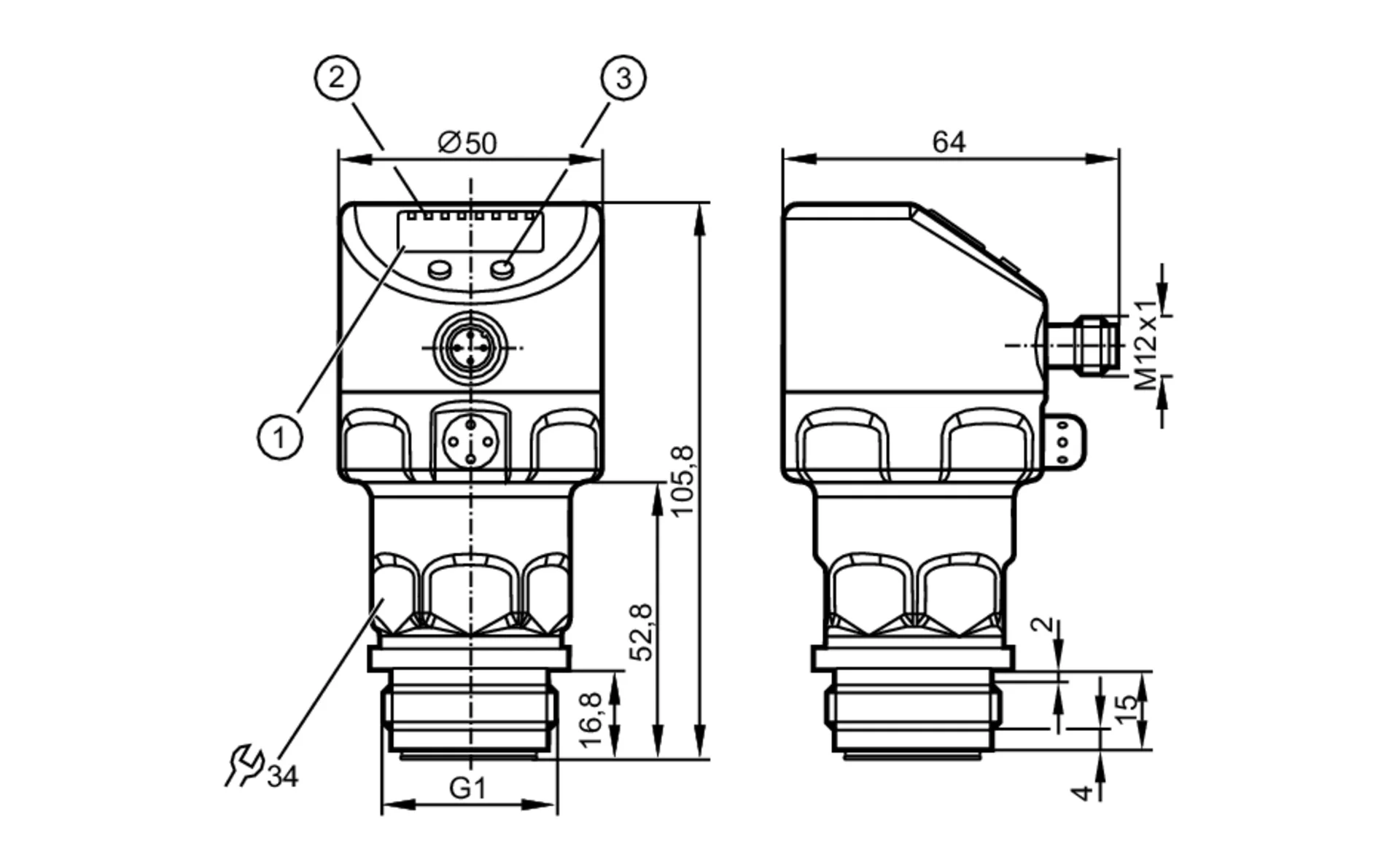

| Wymiary[mm] | Ø 50 / L = 105,8 |
| Materiał | stal nierdzewna (1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA |
| Materiały części w kontakcie z medium | ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE |
| Min. liczba cykli ciśnienia | 100 milionów |
| Moment dokręcający[Nm] | 35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.) |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny Aseptoflex Vario |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||||||
| Jednostka wyświetlana | bar; psi; kPa; % zakresu |
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Parametry techniczne - Czujnik ciśnienia z wyświetlaczem PI-005-REA01-MFRKG/US/ /P (PY2795) - IFM
Nr kat.
OC-IFM015351
Pliki do pobrania - Czujnik ciśnienia z wyświetlaczem PI-005-REA01-MFRKG/US/ /P (PY2795) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
