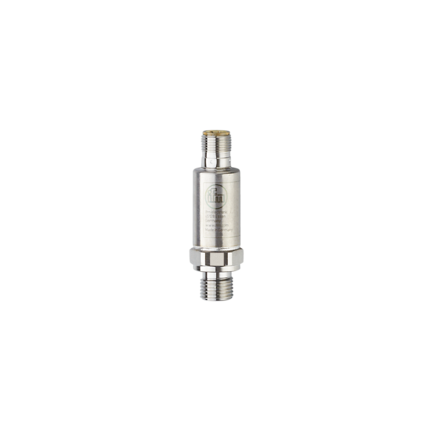

Presostat z IO-Link PV-060-SEG14-UFRVG/US/ / (PV2123) - IFM

SKU: OC-IFM015106 MPN: PV2123
Producent: IFM
Cena netto/szt. 696,60 zł
856,82 zł brutto/szt.
Presostat z IO-Link PV-060-SEG14-UFRVG/US/ / (PV2123) - IFM
696,60 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Presostat z IO-Link PV-060-SEG14-UFRVG/US/ / (PV2123) - IFM

  • Niewielka obudowa do użytku w ograniczonej przestrzeni
  • Bardzo duża odporność na nadciśnienie i podciśnienie
  • Wytrzymała obudowa ze stali nierdzewnej o dużej odporności na uderzenia i drgania
  • Okres eksploatacji ponad 60 mln cykli ciśnieniowych
  • Dwa programowalne wyjścia przełączające, w tym jedno z interfejsem komunikacyjnym IO-Link
  • Wygodna komunikacja i parametryzacja przez IO-Link

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 2
Zakres pomiarowy[bar]0...60
Przyłącze procesowepołączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2); Gwint wewnętrzny:M5

Aplikacja

Element pomiarowymetalowa celka pomiarowa
Aplikacjado aplikacji przemysłowych
Mediaciecze i gazy
Temperatura medium[°C]-40...90
Minimalne ciśnienie niszczące[bar]900
Wytrzymałość na ciśnienie[bar]150
Uwaga dot. przeciążalności
statyczne
Odporność na podciśnienie
-1000 mbar-0,1 MPa
Rodzaj ciśnieniaciśnienie względne

Dane elektryczne

Napięcie zasilania[V]18...30 DC
Pobór prądu[mA]< 15
Min. rezystancja izolacji[MΩ]100; (500 V DC)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]< 0,3

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał przełączający; IO-Link; (konfigurowalne)
Wykonanie elektrycznePNP/NPN
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2
Prąd obciążenia wyjścia przełączającego DC[mA]100
Częstotliwość przełączania DC[Hz]< 170
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Zakres pomiarowy[bar]0...60
Punkt przełączania SP[bar]0,6...60
Punkt resetu rP[bar]0,3...59,7
W krokach co[bar]0,02
Ustawienia fabryczne
SP1 = 2,0 barrP1 = 1,5 barou1 = Hno;
SP2 = 2,0 barrP2 = 1,5 barou2 = Hno;
dS1/dS2 = 0 msdr1/dr2 = 0 ms
coF = 0 %P-n = PnPdAP= 60 ms

Dokładność / odchylenie

Dokładność punktu przełączania[% zakresu]< ± 0,5 (nach DIN EN 61298-2)
Powtarzalność[% zakresu]< ± 0,05; (z wahaniami temperatury < 10 K)
Odchyłka od charakterystyki[% zakresu]< ± 0,5; (liniowość, włącznie z histerezą i powtarzalnością, ustawianie wartości granicznej zgodnie z DIN EN IEC 62828-1)
Odchylenie liniowości[% zakresu]< ± 0,1 (BFSL) / < ± 0,2 (LS)
Odchylenie histerezy[% zakresu]< ± 0,2
Stabilność długotrwała[% zakresu]< ± 0,1; (na 6 miesiecy)
Współczynnik temperaturowy punktu zerowego[% na zakres 10 K]< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
Współczynnik temperaturowy zakresu[% na zakres 10 K]< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)

Czasy reakcji

Czas reakcji[ms]< 3

Software / programowanie

Możliwości parametryzacjihistereza / okno; normalnie otwarte / zamknięte; logika przełączania; opóźnienie włączenia / wyłączenia; Tłumienie

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9
Profil
Smart Sensor - SSP 0Generic Profiled Sensor
FunctionDevice identification
FunctionProcess data variable
FunctionDevice diagnosis
SIO trybtak
Wymagany typ portu masteraA
Ilość danych analogowych2
Ilość danych binarnych2
Min.czas cyklu procesu[ms]5
Obsługiwane DeviceID
Typ działaniaDeviceID
default856

Warunki pracy

Temperatura otoczenia[°C]-40...90
Temperatura składowania[°C]-40...100
OchronaIP 67; IP 69K

Testy / dopuszczenia

EMC
DIN EN 61326-1
Odporność na wstrząsy
DIN EN 60068-2-27500 g (1 ms)
Odporność na wibracje
DIN EN 60068-2-620 g (10...2000 Hz)
MTTF[lata]668
Dopuszczenie UL
Dopuszczenie UL numerJ015
Dyrektywa PED Urządzenia Ciśnieniowedobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie

Dane mechaniczne

Waga[g]60,5
Obudowacylindryczna

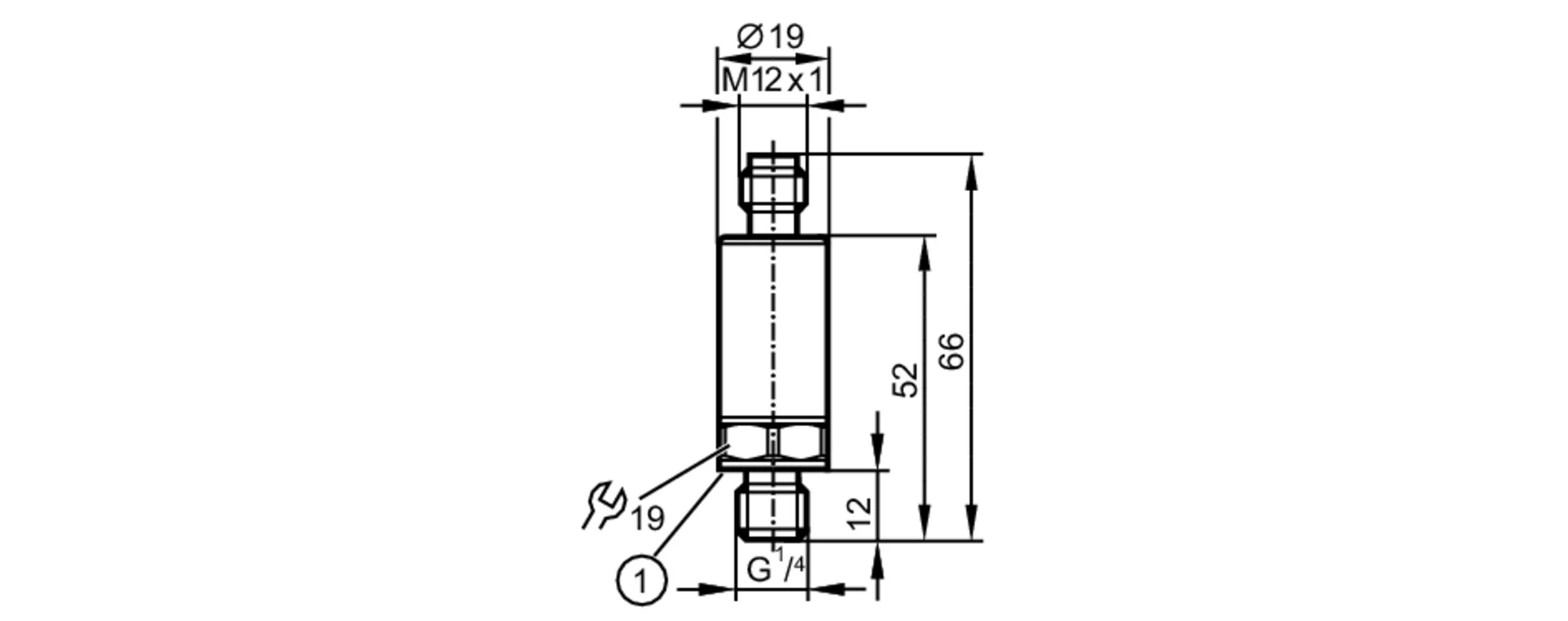

Wymiary[mm]Ø 19 / L = 66
Materiałstal nierdzewna 1.4542 (17-4 PH / 630); stal nierdzewna (1.4404 / 316L); PEI
Materiały części w kontakcie z mediumstal nierdzewna 1.4542 (17-4 PH / 630)
Min. liczba cykli ciśnienia60 milionów; (przy 1,2-krotnym ciśnieniu nominalnym)
Moment dokręcający[Nm]25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.)
Przyłącze procesowepołączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2); Gwint wewnętrzny:M5
Uszczelnienie przyłącza procesowegoFKM (DIN EN ISO 1179-2)
Zintegrowany tłumiknie (można zainstalować)

Uwagi

Uwagi
BFSL = Best Fit Straight Line
LS = ustawianie wartości brzegowej
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A

Parametry techniczne - Presostat z IO-Link PV-060-SEG14-UFRVG/US/ / (PV2123) - IFM

Nr kat.
OC-IFM015106

Pliki do pobrania - Presostat z IO-Link PV-060-SEG14-UFRVG/US/ / (PV2123) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
