Czujnik ciśnienia z wyświetlaczem PN-025-RBN14-HFBOw/LS/ /V (PN4223) - IFM

SKU: OC-IFM014629 MPN: PN4223
Producent: IFM
Cena netto/szt. 2 108,25 zł
2 593,15 zł brutto/szt.
Czujnik ciśnienia z wyświetlaczem PN-025-RBN14-HFBOw/LS/ /V (PN4223) - IFM
2 108,25 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik ciśnienia z wyświetlaczem PN-025-RBN14-HFBOw/LS/ /V (PN4223) - IFM

  • Bezpotencjałowe wyjście Triac do prądów o natężeniu maks. 2,5 A
  • Do stosowania w sieciach zasilających AC
  • Do wyboru urządzenia ciśnieniowe do stosowania w konkretnych krajach
  • Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 1
Zakres pomiarowy
0...25 bar0...363 psi0...2,5 MPa
Przyłącze procesowepołączenie gwintowane 1/4" NPT Gwint wewnętrzny

Aplikacja

Aplikacjado aplikacji przemysłowych
Mediaciecze i gazy
Temperatura medium[°C]-25...80
Minimalne ciśnienie niszczące
350 bar5075 psi35 MPa
Wytrzymałość na ciśnienie
100 bar1450 psi10 MPa
Rodzaj ciśnieniaciśnienie względne

Dane elektryczne

Tolerancja napięcia zasilania[%]5...10
Napięcie zasilania[V]90...250 AC
Napięcie znamionowe AC[V]< 250
Pobór prądu[mA]< 10
Min. rezystancja izolacji[MΩ]100; (500 V DC)
Klasa ochronyII
Zabezpieczenie przed odwrotną polaryzacjąnie
Czas rozruchu[s]0,2
Zintegrowana funkcja Watchdogtak

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 1

Wyjścia

Łączna liczba wyjść1
Sygnał wyjściowysygnał przełączający
Wykonanie elektryczneTriac
Liczba wyjść binarnych1
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego AC[V]2
Prąd obciążenia wyjścia przełączającego AC[mA]250; ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C))
Częstotliwość przełączania AC[Hz]< 160
Zabezpieczenie przed zwarciemnie
Zabezpieczenie przed przeciążeniemnie

Zakres pomiaru / nastaw

Zakres pomiarowy
0...25 bar0...363 psi0...2,5 MPa
Punkt przełączania SP
0,2...25 bar4...363 psi0,02...2,5 MPa
Punkt resetu rP
0,1...24,9 bar2...362 psi0,01...2,49 MPa
W krokach co
0,1 bar1 psi0,01 MPa

Dokładność / odchylenie

Dokładność punktu przełączania[% zakresu]< ± 1,0
Powtarzalność[% zakresu]< ± 0,1; (z wahaniami temperatury < 10 K)
Odchylenie liniowości[% zakresu]< ± 0,5
Odchylenie histerezy[% zakresu]< ± 0,1
Stabilność długotrwała[% zakresu]< ± 0,1; (na rok)
Współczynnik temperaturowy punktu zerowego[% na zakres 10 K]< ± 0,2; (-25...80 °C)
Współczynnik temperaturowy zakresu[% na zakres 10 K]< ± 0,3; (-25...80 °C)

Czasy reakcji

Programowalny czas opóźnienia dS, dr[s]0, 0,2,...10, 11,...50
Tłumienie wartości procesowej dAP[s]0...4

Software / programowanie

Regulacja punktu przełączaniaprzycisk do programowania
Możliwości parametryzacjihistereza / okno; normalnie otwarte / zamknięte; opóźnienie załączania/resetowania wyjścia przełączającego; Tłumienie; kalibracja wyświetlanej wartości; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana

Warunki pracy

Temperatura otoczenia[°C]-25...80
Temperatura składowania[°C]-40...100
OchronaIP 65

Testy / dopuszczenia

EMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 w.cz. promieniowane10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 w. cz. przewodzone10 V
Odporność na wstrząsy
DIN IEC 68-2-2750 g (11 ms)
Odporność na wibracje
DIN IEC 68-2-620 g (10...2000 Hz)
MTTF[lata]224,58
Dyrektywa PED Urządzenia Ciśnieniowedobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie

Dane mechaniczne

Waga[g]357,3
Obudowacylindryczna

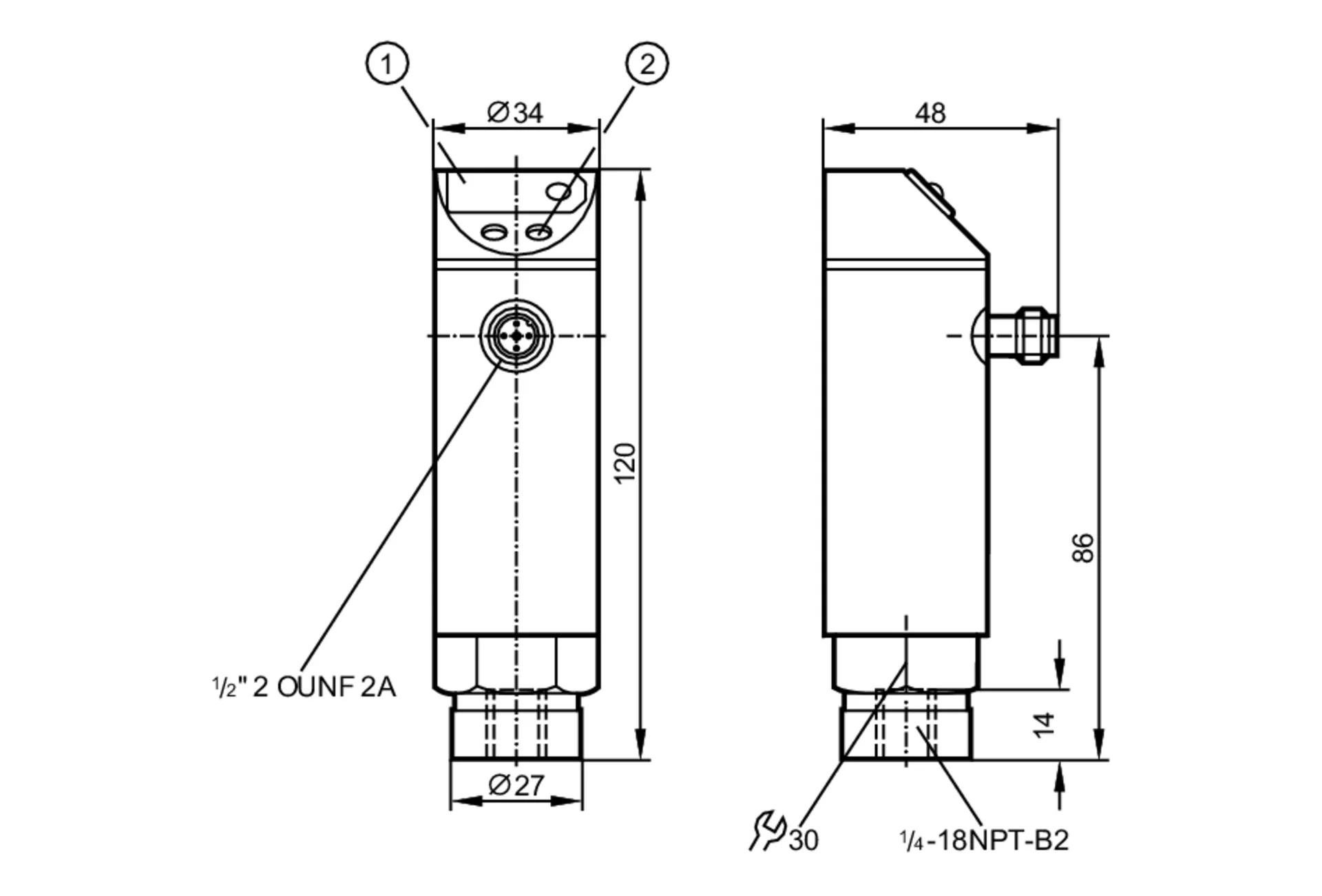

Wymiary[mm]Ø 34 / L = 120
Materiałstal nierdzewna (1.4301 / 304); PC; PBT; PA; FKM
Materiały części w kontakcie z mediumstal nierdzewna (1.4305 / 303); ceramika; FKM
Min. liczba cykli ciśnienia100 milionów
Przyłącze procesowepołączenie gwintowane 1/4" NPT Gwint wewnętrzny
Zintegrowany tłumiknie (można zainstalować)

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjściaLED, kolor czerwony
Wyświetlanie funkcji7-segmentowy wyświetlacz LED
Wartość mierzona7-segmentowy wyświetlacz LED

Połączenie elektryczne

Wymagana ochronabezpiecznik miniaturowy wg IEC60127-2 karta 1; ≤ 5 A; szybki

Uwagi

Uwagi
n.c. = nieużywany
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x 1/2"; kodowanie: C
