Czujnik do ciągłego pomiaru poziomu (radar z falowodem) LR0000B-BR34AMPKG/US (LR3000) - IFM

SKU: OC-IFM011410 MPN: LR3000
Producent: IFM
Cena netto/szt. 1 999,35 zł
2 459,20 zł brutto/szt.
Czujnik do ciągłego pomiaru poziomu (radar z falowodem) LR0000B-BR34AMPKG/US (LR3000) - IFM
1 999,35 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik do ciągłego pomiaru poziomu (radar z falowodem) LR0000B-BR34AMPKG/US (LR3000) - IFM

  • Do niezawodnej kontroli poziomu w zbiornikach i pojemnikach
  • Odpowiednie do wody, olejów i chłodziw
  • Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
  • System modułowy obejmujący jednostkę oceniającą i sondę
  • Możliwość przystosowania do różnych wysokości pojemników przez skrócenie sondy
  • Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Zobacz notatkę techniczną w sekcji "Materiały do pobierania" Dla wysokich temperatur procesu: temperatura w przyłączu procesowym jest decydująca. Rzeczywista temperatura medium może być wyższa.

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 1; Liczba wyjść analogowych: 1
Długość sondy L[mm]100...1600
Przyłącze procesowepołączenie gwintowane G 3/4 gwint zewnętrzny

Aplikacja

Konstrukcjastyki pozłacane
Aplikacjado aplikacji przemysłowych
MediaCiecze
Stała dielektryczna medium≥ 1,8; (w przypadku mediów o stałej dielektrycznej 1,8 ... 5 (np. oleje), do działania wymagana jest rura współosiowa)
Zalecane mediumwoda; roztwory wodne; oleje; media bazujące na olejach
Nie stosować doPatrz instrukcja obsługi, rozdział "Funkcje i własności".
Temperatura procesu[°C]-25...80; (90 < 1 h ; proszę zobaczyć uwagę w komentarzach)
Wytrzymałość na ciśnienie[bar]16
Odporność na podciśnienie[mbar]-1000
MAWP (dla aplikacji zgodnych z CRN)[bar]16

Dane elektryczne

Napięcie zasilania[V]18...30 DC
Pobór prądu[mA]< 30
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]< 3
Zasada pomiaruUkierunkowana mikrofala

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 1; Liczba wyjść analogowych: 1

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał przełączający; sygnał analogowy; IO-Link
Wykonanie elektrycznePNP
Liczba wyjść binarnych1
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2,5
Prąd obciążenia wyjścia przełączającego DC[mA]200
Liczba wyjść analogowych1
Analogowe wyjście prądowe[mA]4...20, odwracalny; (skalowany)
Maks. obciążenie[Ω]500
Analogowe wyjście napięciowe[V]0...10, odwracalny; (skalowany)
Min. rezystancja obciążenia[Ω]2000
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemtermiczne, impulsowe
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Długość sondy L[mm]100...1600
Zakres aktywny A[mm]L-40; (kiedy ustawione na oleje i media bazujące na oleju: L-60)
Zakres martwy I1 / I2[mm]30 / 10; (kiedy ustawione na oleje i media bazujące na oleju: 30 / 30)
Częstotliwość próbkowania[Hz]4
Zakres ustawień
Punkt przełączania SP[mm]15...L-30
Uwaga dotycząca punktu przełączania SP
kiedy ustawione na oleje i media bazujące na oleju: 35...L-30
Punkt resetu rP[mm]10... L-35
Uwaga dotycząca punktu resetowania rP
kiedy ustawione na oleje i media bazujące na oleju: 30...L-35
W krokach co[mm]5
Histereza[mm]> 5

Dokładność / odchylenie

Powtarzalność[mm]± 5
Błąd pomiaru[mm]± 7
Błąd offsetu[mm]5
Rozdzielczość[mm]1
Sygnał zerowy (napięcie)[V]0
Sygnał zerowy (prąd)[mA]4,0
Pełny sygnał (napięcie)[V]10
Pełny sygnał (bieżący)[mA]20
Dryft temperaturowy na 10K± 0,2

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9 CDV
Profilbrak Profilu
SIO trybtak
Wymagany typ portu masteraA
Ilość danych analogowych1
Ilość danych binarnych1
Min.czas cyklu procesu[ms]2,3
Obsługiwane DeviceID
Typ działaniaDeviceID
default344

Warunki pracy

Temperatura otoczenia[°C]-25...60
Temperatura składowania[°C]-40...80
OchronaIP 67

Testy / dopuszczenia

EMC
DIN EN 61000-6-2
DIN EN 61000-6-3w zamkniętym zbiorniku metalowym
DIN EN 61000-6-4w zbiornikach plastykowych lub otwartych metalowych
Odporność na wstrząsy
DIN EN 60068-2-2750 g (11 ms) / 25 g (6 ms) o dniesieniu do sondy 0,5 m
Odporność na wibracje
DIN EN 60068-2-65 g (10...2000 Hz) / 1 g (5...200 Hz) w odniesieniu do sondy 0,5 m
MTTF[lata]196
Dopuszczenie UL
Dopuszczenie UL numerH006
Numer ULE174191

Dane mechaniczne

Waga[g]378,4

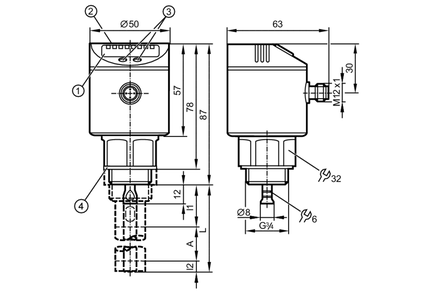

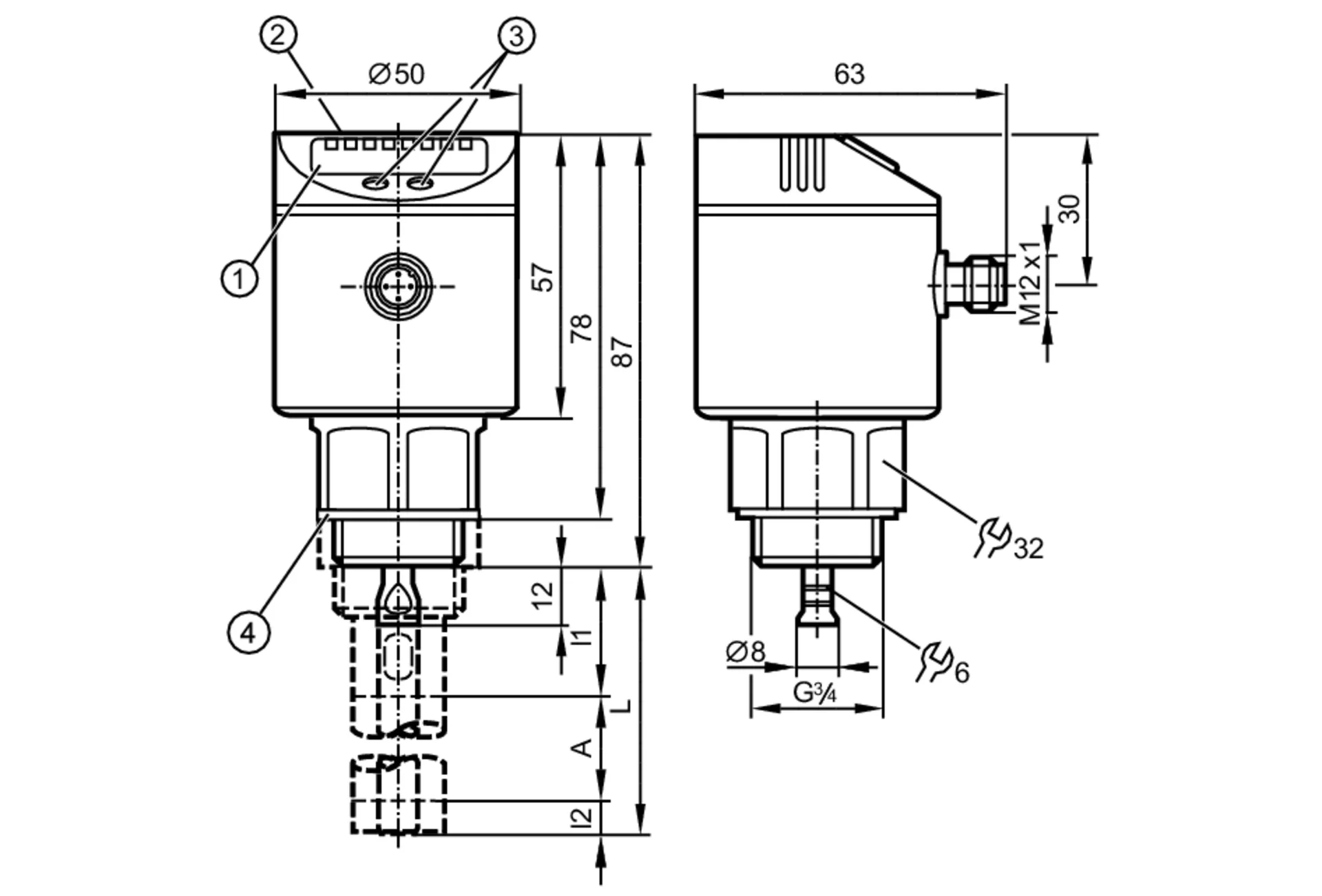

Wymiary[mm]Ø 50 / L = 99
Materiałstal nierdzewna (1.4301 / 304); stal nierdzewna (1.4404 / 316L); FKM; PBT; PC; PEI; TPE-V
Materiały części w kontakcie z mediumstal nierdzewna (1.4305 / 303); połączenie sondy: stal kwasoodporna (1.4435 / 316L); PTFE; FKM; uszczelnienie: NBR wzmocnienie włóknem
Przyłącze procesowepołączenie gwintowane G 3/4 gwint zewnętrzny

Wyświetlacze / elementy robocze

Wyświetlacz
Jednostka wyświetlana3 x LED, kolor zielony
Stan wyjścia1 x LED, kolor żółty
Poziomwyświetlacz alfanumeryczny, 4-cyfrowy
nastawa parametruwyświetlacz alfanumeryczny, 4-cyfrowy

Uwagi

UwagiZobacz notatkę techniczną w sekcji "Materiały do pobierania"; Dla wysokich temperatur procesu: temperatura w przyłączu procesowym jest decydująca. Rzeczywista temperatura medium może być wyższa.
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A; Styki: pozłacane

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
Odchylenie pomiaru D na granicy zakresu pręta aktywnego
diagram Odchylenie pomiaru D na granicy zakresu pręta aktywnego

Parametry techniczne - Czujnik do ciągłego pomiaru poziomu (radar z falowodem) LR0000B-BR34AMPKG/US (LR3000) - IFM

Nr kat.
OC-IFM011410

Pliki do pobrania - Czujnik do ciągłego pomiaru poziomu (radar z falowodem) LR0000B-BR34AMPKG/US (LR3000) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
