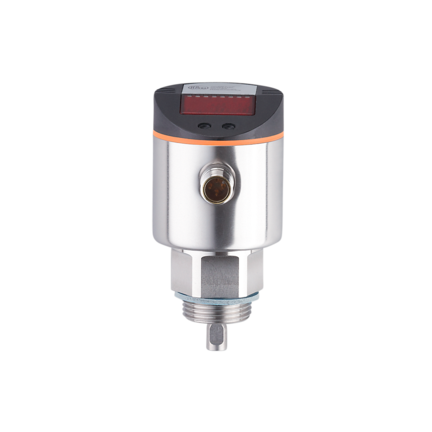

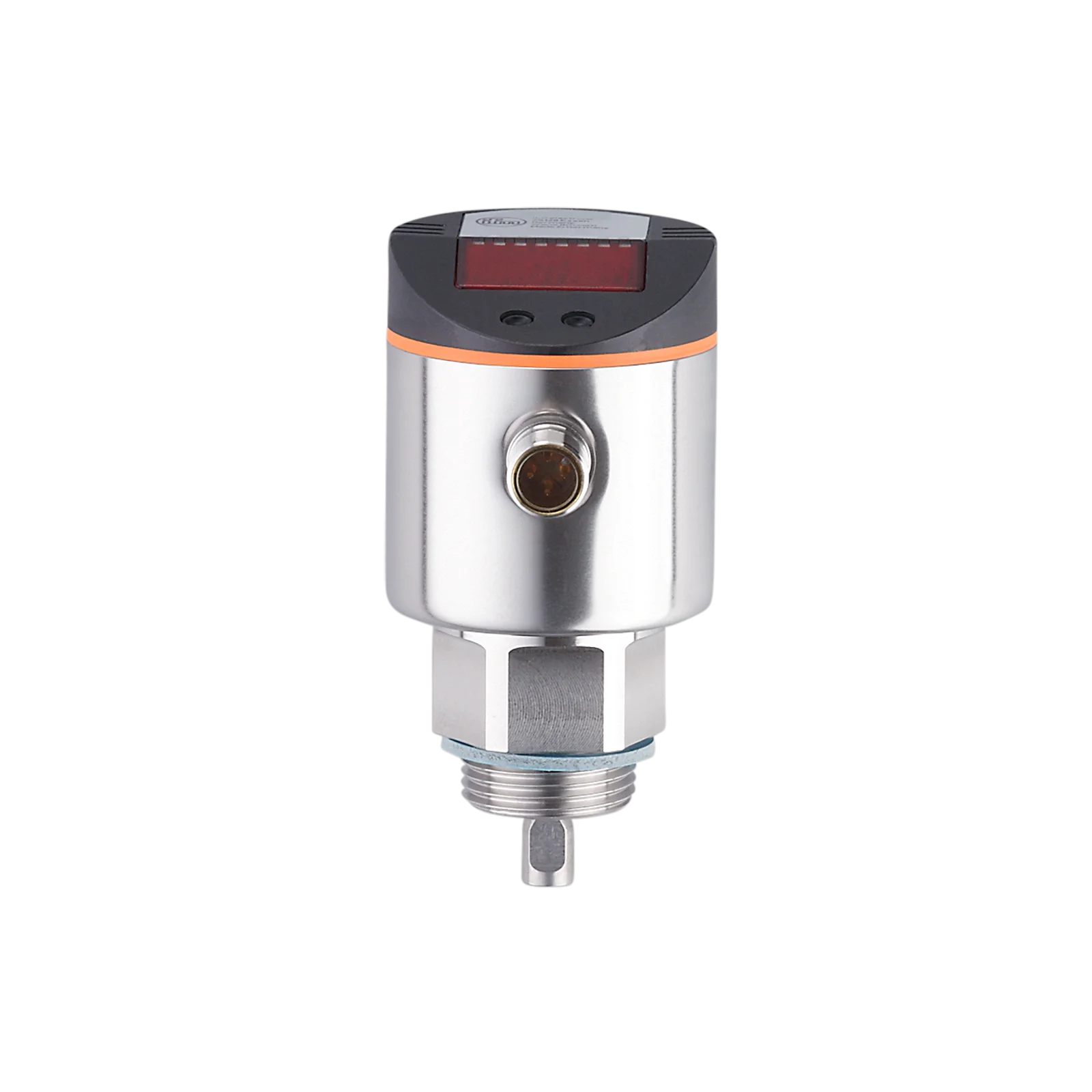

Czujnik do ciągłego pomiaru poziomu (radar z falowodem) LR0000B-BR34AQPKG/US (LR7000) - IFM
SKU: OC-IFM011415
MPN: LR7000
Producent:
IFM
Cena netto/szt.
1 688,40 zł
2 076,73 zł
brutto/szt.
.png)
Opis produktu - Czujnik do ciągłego pomiaru poziomu (radar z falowodem) LR0000B-BR34AQPKG/US (LR7000) - IFM
- Do niezawodnej kontroli poziomu w zbiornikach i pojemnikach
- Odpowiednie do wody, olejów i chłodziw
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
- System modułowy obejmujący jednostkę oceniającą i sondę
- Możliwość przystosowania do różnych wysokości pojemników przez skrócenie sondy
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Zobacz notatkę techniczną w sekcji "Materiały do pobierania" Dla wysokich temperatur procesu: temperatura w przyłączu procesowym jest decydująca. Rzeczywista temperatura medium może być wyższa.
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 |
| Długość sondy L[mm] | 100...1600 |
| Przyłącze procesowe | połączenie gwintowane G 3/4 gwint zewnętrzny |
Aplikacja
| Konstrukcja | styki pozłacane | ||
| Aplikacja | do aplikacji przemysłowych | ||
| Media | Ciecze | ||
| Stała dielektryczna medium | ≥ 1,8; (w przypadku mediów o stałej dielektrycznej 1,8 ... 5 (np. oleje), do działania wymagana jest rura współosiowa) | ||
| Zalecane medium | woda; roztwory wodne; oleje; media bazujące na olejach | ||
| Nie stosować do | Patrz instrukcja obsługi, rozdział "Funkcje i własności". | ||
| Temperatura procesu[°C] | -25...80; (90 < 1 h ; proszę zobaczyć uwagę w komentarzach) | ||
| Wytrzymałość na ciśnienie |
| ||
| Odporność na podciśnienie |
| ||
| MAWP (dla aplikacji zgodnych z CRN)[bar] | 16 |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Pobór prądu[mA] | < 30 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | < 3 |
| Zasada pomiaru | Ukierunkowana mikrofala |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; IO-Link |
| Wykonanie elektryczne | PNP |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 200 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | termiczne, impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Długość sondy L[mm] | 100...1600 |
| Zakres aktywny A[mm] | L-40; (kiedy ustawione na oleje i media bazujące na oleju: L-60) |
| Zakres martwy I1 / I2[mm] | 30 / 10; (kiedy ustawione na oleje i media bazujące na oleju: 30 / 30) |
| Częstotliwość próbkowania[Hz] | 4 |
| Zakres ustawień | ||
|---|---|---|
| Punkt przełączania SP[mm] | 15...L-30 | |
| Uwaga dotycząca punktu przełączania SP |
| |
| Punkt resetu rP[mm] | 10... L-35 | |
| Uwaga dotycząca punktu resetowania rP |
| |
| W krokach co[mm] | 5 | |
| Histereza[mm] | > 5 |
Dokładność / odchylenie
| Powtarzalność[mm] | ± 5 |
| Błąd pomiaru[mm] | ± 7 |
| Błąd offsetu[mm] | 5 |
| Rozdzielczość[mm] | 1 |
| Dryft temperaturowy na 10K | ± 0,2 % |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 CDV | ||||
| Profil | brak Profilu | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 1 | ||||
| Ilość danych binarnych | 2 | ||||
| Min.czas cyklu procesu[ms] | 2,3 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -25...60 |
| Temperatura składowania[°C] | -40...85 |
| Ochrona | IP 67 |
Testy / dopuszczenia
| EMC |
| |||||
| Odporność na wstrząsy |
| |||||
| Odporność na wibracje |
| |||||
| MTTF[lata] | 233 | |||||
| Dopuszczenie UL |
|

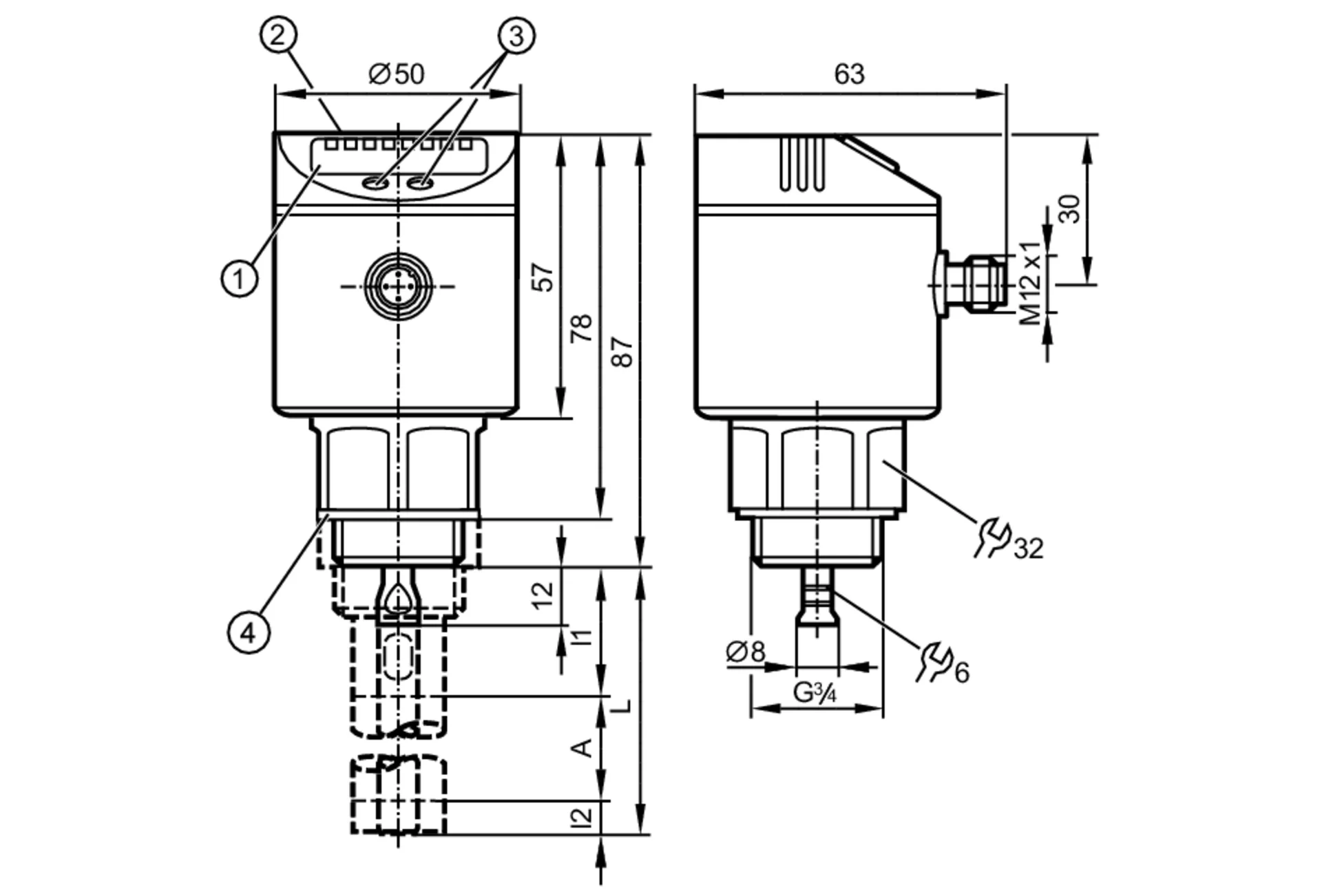

Dane mechaniczne
| Waga[g] | 381,7 |
| Wymiary[mm] | Ø 50 / L = 99 |
| Materiał | stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4404 / 316L); FKM; PBT; PC; PEI; TPE-V |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303); połączenie sondy: stal kwasoodporna (1.4435 / 316L); PTFE; FKM; uszczelnienie: NBR wzmocnienie włóknem |
| Przyłącze procesowe | połączenie gwintowane G 3/4 gwint zewnętrzny |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Uwagi | Zobacz notatkę techniczną w sekcji "Materiały do pobierania"; Dla wysokich temperatur procesu: temperatura w przyłączu procesowym jest decydująca. Rzeczywista temperatura medium może być wyższa. |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Diagramy i grafiki
| Diagramy i grafiki | |
|---|---|
| Odchylenie pomiaru D na granicy zakresu pręta aktywnego |
Parametry techniczne - Czujnik do ciągłego pomiaru poziomu (radar z falowodem) LR0000B-BR34AQPKG/US (LR7000) - IFM
Nr kat.
OC-IFM011415
Pliki do pobrania - Czujnik do ciągłego pomiaru poziomu (radar z falowodem) LR0000B-BR34AQPKG/US (LR7000) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
