Opis produktu - Czujnik drgań (VVB305) - IFM
- niezawodny i stały monitoring parametrów stanu w 3 osiach
- analiza niewyważenia i uszkodzeń elementów tocznych łożyska w oparciu o stan rzeczywisty
- odpowiedni do pracy w trudnym środowisku, wyposażony w self-test i diody LED statusu
- asynchroniczna transmisja danych surowych (BLOB) i zintegrowana historia danych charakterystycznych
- Wygodna komunikacja i parametryzacja przez IO-Link
Cechy produktu
| Zakres częstotliwości[Hz] | 2...5600 |
| Zasada pomiaru | pojemnościowy |
| v-RMS (x-y-z) | |
|---|---|
| Zakres pomiarowy wibracji[mm/s] | 0...300 |
| a-Peak/a-RMS (x-y-z) | |
|---|---|
| Zakres pomiarowy wibracji[g] | 0...16 |
Aplikacja
| Wykonanie | Podstawowy monitoring stanu |
| Aplikacja | maszyny przemysłowe |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Pobór prądu[mA] | < 50 |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Typ czujnika | Mikroelektromechaniczny System (MEMS) |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 |
Wyjścia
| Sygnał wyjściowy | sygnał przełączający; IO-Link |
| Wykonanie elektryczne | PNP/NPN; (konfigurowalne) |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Maks. prąd obciążenia na wyjście[mA] | 100 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Uwaga dotycząca punktu przełączania SP |
| |
| Zakres częstotliwości[Hz] | 2...5600 | |
| Zasada pomiaru | pojemnościowy | |
| Liczba osi pomiaru | 3 |
| v-RMS (x-y-z) | |
|---|---|
| Zakres pomiarowy wibracji[mm/s] | 0...300 |
| Rozdzielczość[mm/s] | 0,1 |
| Punkt przełączania SP[mm/s] | 0,2...300 |
| Punkt resetu rP[mm/s] | 0...299,8 |
| Pomiar temperatury | |
|---|---|
| Zakres pomiarowy[°C] | -30...80 |
| Rozdzielczość[°C] | 0,1 |
| Punkt przełączania SP[°C] | -28...80 |
| Punkt resetu rP[°C] | -30...78 |
| Crest (x-y-z) | |
|---|---|
| Zakres pomiarowy wibracji | 1...50 |
| Rozdzielczość | 0,1 |
| Punkt przełączania SP | 2...50 |
| Punkt resetu rP | 1...49 |
| a-Peak/a-RMS (x-y-z) | |
|---|---|
| Zakres pomiarowy wibracji[g] | 0...16 |
| Rozdzielczość[g] | 0,001 |
| Punkt przełączania SP[g] | 0,2...16 |
| Punkt resetu rP[g] | 0...15,8 |
Dokładność / odchylenie
| Dokładność[K] | ± 5 |
| Odchylenie liniowości | 2; (% wartości końcowej) |
| Oś x | |
|---|---|
| Dokładność | 2-4000Hz +/- 10%, 4000..5600Hz -3dB |
| Oś y | |
|---|---|
| Dokładność | 2-5000Hz +/- 10%, 5000...5600Hz -3dB |
| Oś z | |
|---|---|
| Dokładność | 2-5000Hz +/- 10%, 5000...5600Hz -3dB |
Software / programowanie
| Możliwości parametryzacji | IO-Link |
| Funkcje diagnostyczne | autotest |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||||||||||||||||||||||||
| Typ transmisji | COM3 (230,4 kBaud) | ||||||||||||||||||||||||||||||
| IO-Link Revision | 1.1 | ||||||||||||||||||||||||||||||
| Norma SDCI | IEC 61131-9: 2013-07 | ||||||||||||||||||||||||||||||
| Profil |
| ||||||||||||||||||||||||||||||
| SIO tryb | tak | ||||||||||||||||||||||||||||||
| Wymagany typ portu mastera | A | ||||||||||||||||||||||||||||||
| Min.czas cyklu procesu[ms] | 3,3 | ||||||||||||||||||||||||||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||||||||||||||||||||||||||
| Funkcje IO-Link (acykliczne) | filtr dla prędkości drgań (v); filtr dla przyspieszenia drgań (a); Histereza; okno; Punkty przełączania; logika przełączania; pomiar niewyważenia; licznik godzin pracy maszyny | ||||||||||||||||||||||||||||||
| Obsługiwane DeviceID |
| ||||||||||||||||||||||||||||||
| Uwaga |
|
Warunki pracy
| Temperatura otoczenia[°C] | -30...80 |
| Temperatura składowania[°C] | -30...80 |
| Ochrona | IP 67; IP 68; IP 69 |
Testy / dopuszczenia
| EMC |
| ||||
| Odporność na wstrząsy |
| ||||
| Odporność na wibracje |
| ||||
| MTTF[lata] | 480 | ||||
| Dopuszczenie UL |
| ||||
| Norma | wibracje mechaniczne; ISO 10816-3; ISO 2954; ISO 20816-3 |
Dane mechaniczne
| Waga[g] | 98,2 |
| Typ montażu | Śruba montażowa |
| Materiał | obudowa: stal nierdzewna (1.4404 / 316L) |
| Moment dokręcający[Nm] | 4,6 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Konektor: 1 x M12; kodowanie: A; Maks. długość przewodu: 20 m |

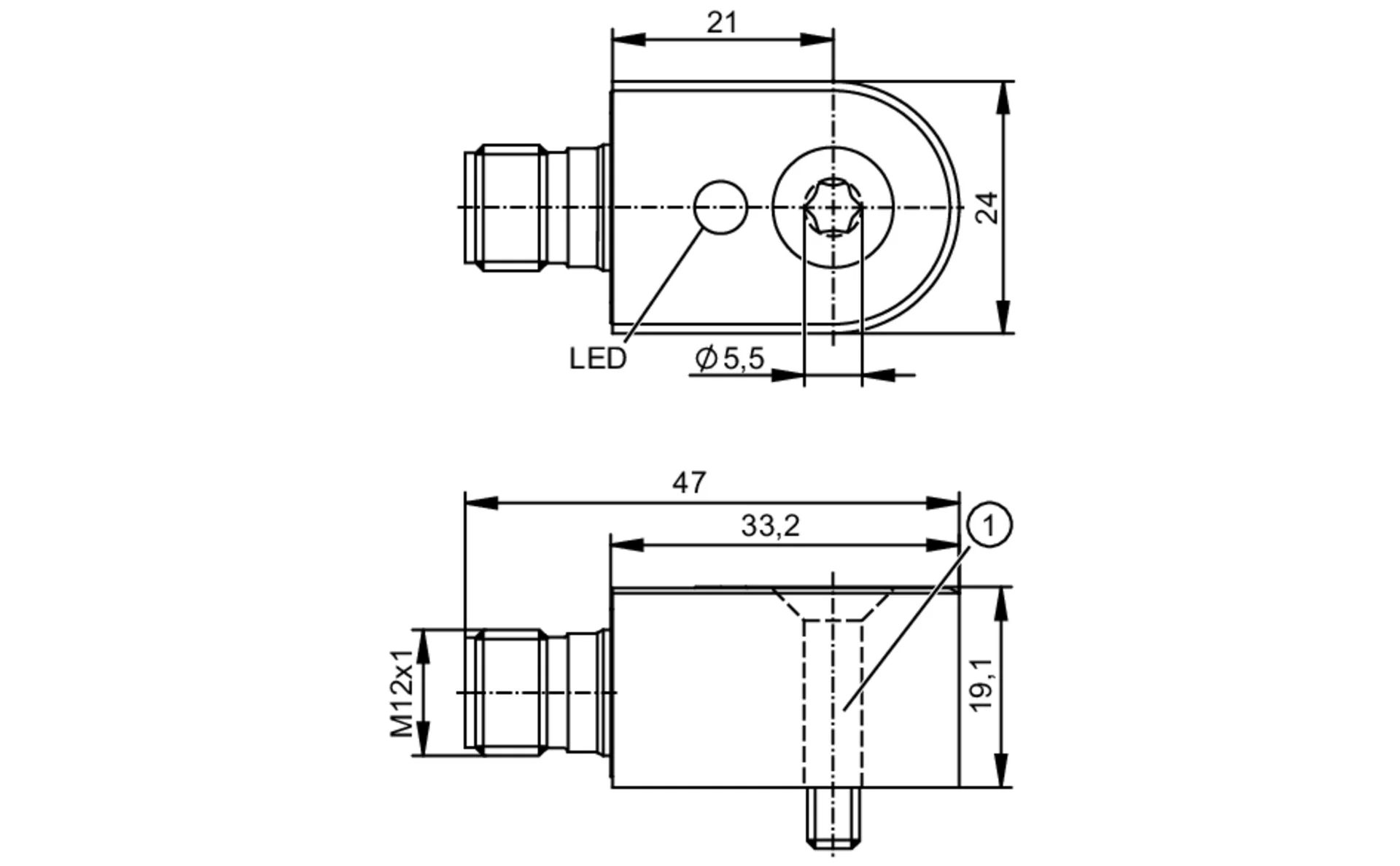

Diagramy i grafiki
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
|
Parametry techniczne - Czujnik drgań (VVB305) - IFM
Nr kat.
OC-IFM017538
Pliki do pobrania - Czujnik drgań (VVB305) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
