IFM

Czujnik drgań (VVB302) - IFM

SKU: OC-IFM017537 MPN: VVB302
Producent: IFM
Cena netto/szt. 1 732,50 zł
2 130,98 zł brutto/szt.

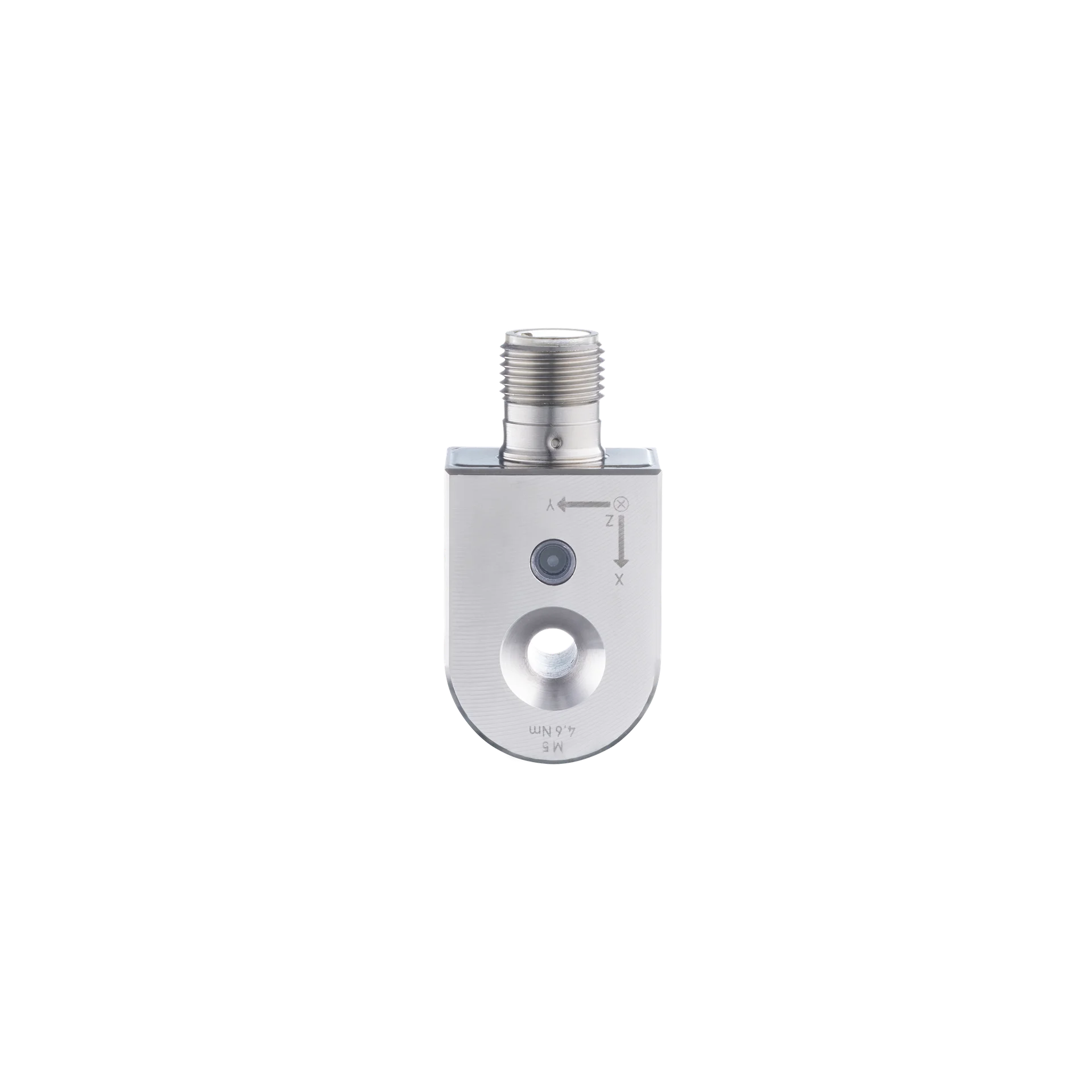

Czujnik drgań (VVB302) - IFM
1 732,50 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik drgań (VVB302) - IFM

  • niezawodny i stały monitoring parametrów stanu w 3 osiach
  • analiza niewyważenia i uszkodzeń elementów tocznych łożyska w oparciu o stan rzeczywisty
  • odpowiedni do pracy w trudnym środowisku, wyposażony w self-test i diody LED statusu
  • asynchroniczna transmisja danych surowych (BLOB) i zintegrowana historia danych charakterystycznych
  • Wygodna komunikacja i parametryzacja przez IO-Link

Cechy produktu

Zakres częstotliwości[Hz]2...5600
Zasada pomiarupojemnościowy

Aplikacja

WykonanieMonitoring stanu DataScience
Aplikacjamaszyny przemysłowe

Dane elektryczne

Napięcie zasilania[V]18...30 DC
Pobór prądu[mA]< 50
Min. rezystancja izolacji[MΩ]100; (500 V DC)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Typ czujnikaMikroelektromechaniczny System (MEMS)

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2

Wyjścia

Sygnał wyjściowysygnał przełączający; IO-Link
Wykonanie elektrycznePNP/NPN; (konfigurowalne)
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte
Maks. spadek napięcia wyjścia przełączającego DC[V]2
Maks. prąd obciążenia na wyjście[mA]100
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Uwaga dotycząca punktu przełączania SP
parametryzowalna
Zakres częstotliwości[Hz]2...5600
Zasada pomiarupojemnościowy
Liczba osi pomiaru3
v-RMS (x-y-z)
Zakres pomiarowy wibracji[m/s]0...0,3
Rozdzielczość[m/s]0,0001
Punkt przełączania SP[m/s]0,0002...0,3
Punkt resetu rP[m/s]0...0,2998
a-Peak / a-RMS (x-y-z)
Zakres pomiarowy wibracji[m/s²]0...156,91
Rozdzielczość[m/s²]0,01
Punkt przełączania SP[m/s²]2...156,91
Punkt resetu rP[m/s²]0...154,91
Pomiar temperatury
Zakres pomiarowy[°C]-30...80
Rozdzielczość[°C]0,1
Punkt przełączania SP[°C]-28...80
Punkt resetu rP[°C]-30...78

Dokładność / odchylenie

Dokładność[K]± 5
Odchylenie liniowości2; (% wartości końcowej)
Oś x
Dokładność2-4000Hz +/- 10%, 4000..5600Hz -3dB
Oś y
Dokładność2-5000Hz +/- 10%, 5000...5600Hz -3dB
Oś z
Dokładność2-5000Hz +/- 10%, 5000...5600Hz -3dB

Software / programowanie

Możliwości parametryzacjiIO-Link
Funkcje diagnostyczneautotest

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM3 (230,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9: 2013-07
Profil
BLOBBinary Large Object transfer
Common - I&DIdentification and Diagnosis
FunctionLocator
FunctionProductURI
SIO trybtak
Wymagany typ portu masteraA
Min.czas cyklu procesu[ms]4,1
Dane procesowe IO-Link (cykliczne)
Funkcjadługość bajtu
v-RMS (x)16
v-RMS (y)16
v-RMS (z)16
v-RMS (Magnitude)16
skalowanie / v-RMS8
a-Peak (x)16
a-Peak (y)16
a-Peak (z)16
a-Peak ( Magnitude)16
a-RMS (x)16
a-RMS (y)16
a-RMS (z)16
a-RMS ( Magnitude)16
skalowanie / a-Peak/a-RMS8
temperatura16
skalowanie / temperatura8
status urządzenia4
zdarzenie niewyważenie/łożysko1
wirtualne wyjście przełączające (v-ou1)1
informacje o przełączaniu binarnym2
Funkcje IO-Link (acykliczne)filtry dla v-RMS, a-RMS, a-Peak; Histereza; okno; Punkty przełączania; logika przełączania; pomiar niewyważenia; licznik godzin pracy maszyny; analizy łożysk (BearingScout)
Obsługiwane DeviceID
Typ działaniaDeviceID
default1778
Uwaga
Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania”

Warunki pracy

Temperatura otoczenia[°C]-30...80
Temperatura składowania[°C]-30...80
OchronaIP 67; IP 68; IP 69

Testy / dopuszczenia

EMC
EN IEC 61000-6-2odporność na zakłócenia / środowiska przemysłowe
EN IEC 61000-6-3emisja zakłóceń w obszarach mieszkalnych
Odporność na wstrząsy
DIN EN 60068-2-2750 g 11 ms
500 g 1 ms
Odporność na wibracje
DIN EN 60068-2-620 g / 10...3000 Hz
MTTF[lata]480
Dopuszczenie UL
Dopuszczenie UL numerL006
Numer ULE251902
Normawibracje mechaniczne; ISO 10816-3; ISO 2954; ISO 20816-3

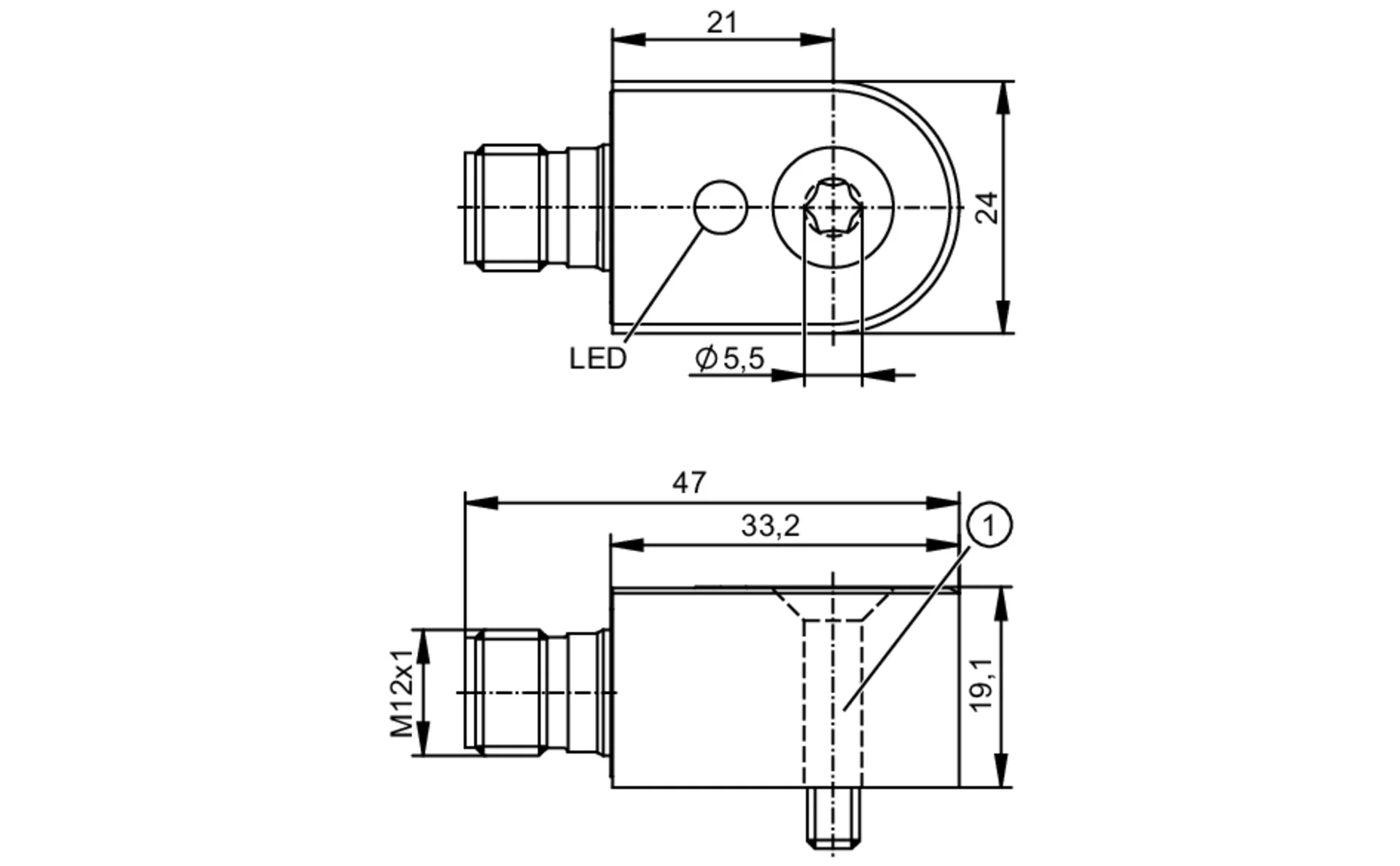

Dane mechaniczne

Waga[g]98,4
Typ montażuŚruba montażowa
Materiałobudowa: stal nierdzewna (1.4404 / 316L)
Moment dokręcający[Nm]4,6

Wyświetlacze / elementy robocze

Wyświetlacz
działanie1 LED, kolor zielony
Błąd1 LED, kolor czerwony

Akcesoria

Dostarczane elementy
Śruba montażowa: 1 x (M5 x 25 mm)

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

Konektor: 1 x M12; kodowanie: A; Maks. długość przewodu: 20 m

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
diagram Diagramy i grafiki
v-RMS [mm/s]prędkość drgań
f [Hz]Częstotliwość

Parametry techniczne - Czujnik drgań (VVB302) - IFM

Nr kat.
OC-IFM017537

Pliki do pobrania - Czujnik drgań (VVB302) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
