IFM

Czujnik drgań (VVB021) - IFM

SKU: OC-IFM017535 MPN: VVB021
Producent: IFM
Cena netto/szt. 1 764,45 zł
2 170,27 zł brutto/szt.
Czujnik drgań (VVB021) - IFM
1 764,45 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik drgań (VVB021) - IFM

  • Konserwacja zależna od warunków dzięki monitoringowi niewyważenia, łożyska tocznego lub stanu przekładni
  • Duży zakres temperatury roboczej i wysoka klasa ochrony zgodne z wymaganiami trudnych warunków przemysłowych
  • Niezawodne i nieprzerwane monitorowanie wartości charakterystycznych, włącznie z gromadzeniem danych nieprzetworzonych
  • Integracja z systemami Ethernetu przemysłowego bez szaf sterujących i złożonego okablowania
  • Asynchroniczna transmisja danych nieprzetworzonych (BLOB) i zintegrowany licznik godzin pracy
  • Wygodna komunikacja i parametryzacja przez IO-Link
  • Bezstratna transmisja sygnału wartości pomiarowych

Cechy produktu

Zakres częstotliwości[Hz]2...10000
Zasada pomiarupojemnościowy
v-RMS
Zakres pomiarowy wibracji[mm/s]0...45
a-Peak / a-RMS
Zakres pomiarowy wibracji
0...50 g0...490,3 m/s²

Aplikacja

Aplikacjamaszyny średniej wielkości, moc < 300 kW, predkości obrotowe 120...600 rpm

Dane elektryczne

Napięcie zasilania[V]18...30 DC
Pobór prądu[mA]< 50
Min. rezystancja izolacji[MΩ]100; (500 V DC)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Typ czujnikaMikroelektromechaniczny System (MEMS)

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2

Wyjścia

Sygnał wyjściowysygnał przełączający; IO-Link
Wykonanie elektrycznePNP/NPN; (konfigurowalne)
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte
Maks. spadek napięcia wyjścia przełączającego DC[V]2
Maks. prąd obciążenia na wyjście[mA]100
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Uwaga dotycząca punktu przełączania SP
parametryzowalna
Zakres częstotliwości[Hz]2...10000
Zasada pomiarupojemnościowy
Liczba osi pomiaru1
v-RMS
Zakres pomiarowy wibracji[mm/s]0...45
Punkt przełączania SP[mm/s]0,2...45
Punkt resetu rP[mm/s]0...44,8
Krok[mm/s]0,2
a-Peak / a-RMS
Zakres pomiarowy wibracji
0...50 g0...490,3 m/s²
Punkt przełączania SP
0,2...50 g2...490,3 m/s²
Punkt resetu rP
0...49,8 g0...488,3 m/s²
Krok
0,2 g2 m/s²
Crest
Zakres pomiarowy wibracji1...50
Punkt przełączania SP2...50
Punkt resetu rP1...49
Krok1
Pomiar temperatury
Zakres pomiarowy[°C]-30...80
Rozdzielczość[°C]0,1
Punkt przełączania SP[°C]-28...80
Punkt resetu rP[°C]-30...78
W krokach co[°C]2

Dokładność / odchylenie

Dokładność≤ 4 kHz +/-10 %;≥ 4...10 kHz: < 3 dB
Dokładność[K]± 2,5 K + (0,2 x (Umgebungstemperatur - Oberflächentemperatur))
Odchylenie liniowości2 %

Software / programowanie

Możliwości parametryzacjiOprogramowanie
Funkcje diagnostyczneautotest

Interfejsy

Interfejs komunikacyjnyIO-Link
IO-Link Revision1.1
Norma SDCIIEC 61131-9: 2013-07
Profil
BLOBBinary Large Object transfer
Common - I&DIdentification and Diagnosis
FunctionMeasurement data, standard resolution
SIO trybtak
Wymagany typ portu masteraA
Ilość danych analogowych10
Ilość danych binarnych2
Funkcje IO-Link (acykliczne)filtry dla v-RMS, a-RMS, a-Peak; Histereza; okno; Punkty przełączania; logika przełączania
Obsługiwane DeviceID
Typ działaniaDeviceID
Status A (COM2)1258
Status B (COM2 / COM3)1370
Uwaga
Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania”
Status A (COM2)
Typ transmisjiCOM2 (38,4 kBaud)
Min.czas cyklu procesu[ms]11,6
Status B (COM2 / COM3)
Typ transmisjiCOM3 (230,4 kBaud)
Min.czas cyklu procesu[ms]3,6

Warunki pracy

Temperatura otoczenia[°C]-30...80
Temperatura składowania[°C]-30...80
OchronaIP 67; IP 68; IP 69K

Testy / dopuszczenia

EMC
2014/30/EU
DIN EN 61000-6-2
DIN EN 61000-6-3
Odporność na wstrząsy
DIN EN 60068-2-2750 g 11 ms
500 g 1 ms
Odporność na wibracje
DIN EN 60068-2-620 g / 10...3000 Hz
MTTF[lata]299
Dopuszczenie UL
Ta-30...70 °C
Dopuszczenie UL numerL002

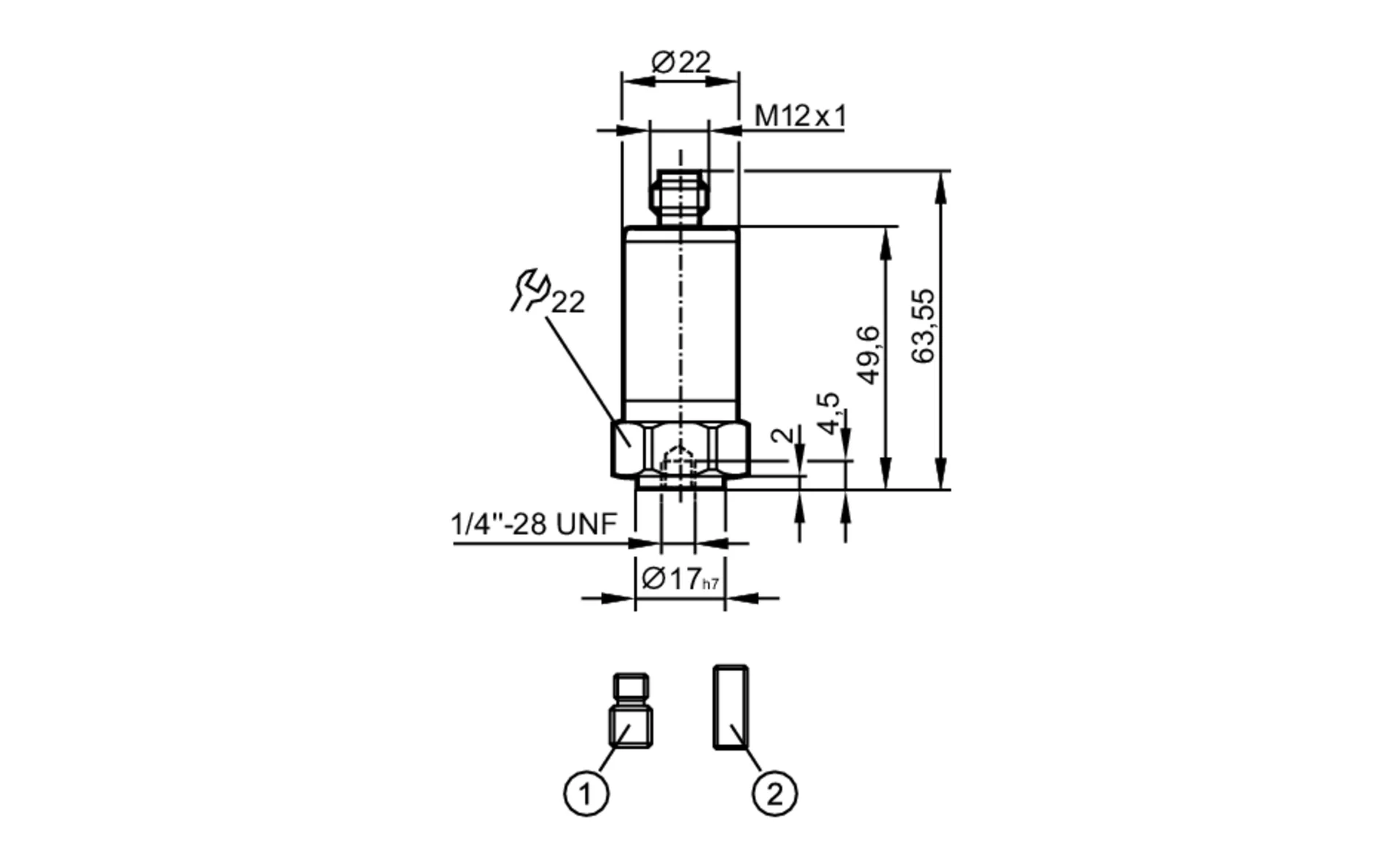

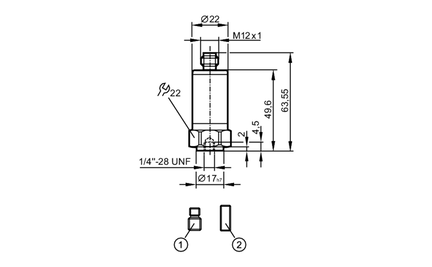

Dane mechaniczne

Waga[g]116,2
Obudowacylindryczna
Typ montażuśruba
Wymiary[mm]Ø 22 / L = 63,55
Materiałobudowa: stal nierdzewna (1.4404 / 316L)
Moment dokręcający[Nm]8

Akcesoria

Dostarczane elementy
śruba: 1 x (1/4" 28 UNF / M8)
śruba: 1 x (1/4"28 UNF x 5/8" DIN916)

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

Konektor: 1 x M12; kodowanie: A; Maks. długość przewodu: 20 m

Parametry techniczne - Czujnik drgań (VVB021) - IFM

Nr kat.
OC-IFM017535

Pliki do pobrania - Czujnik drgań (VVB021) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
