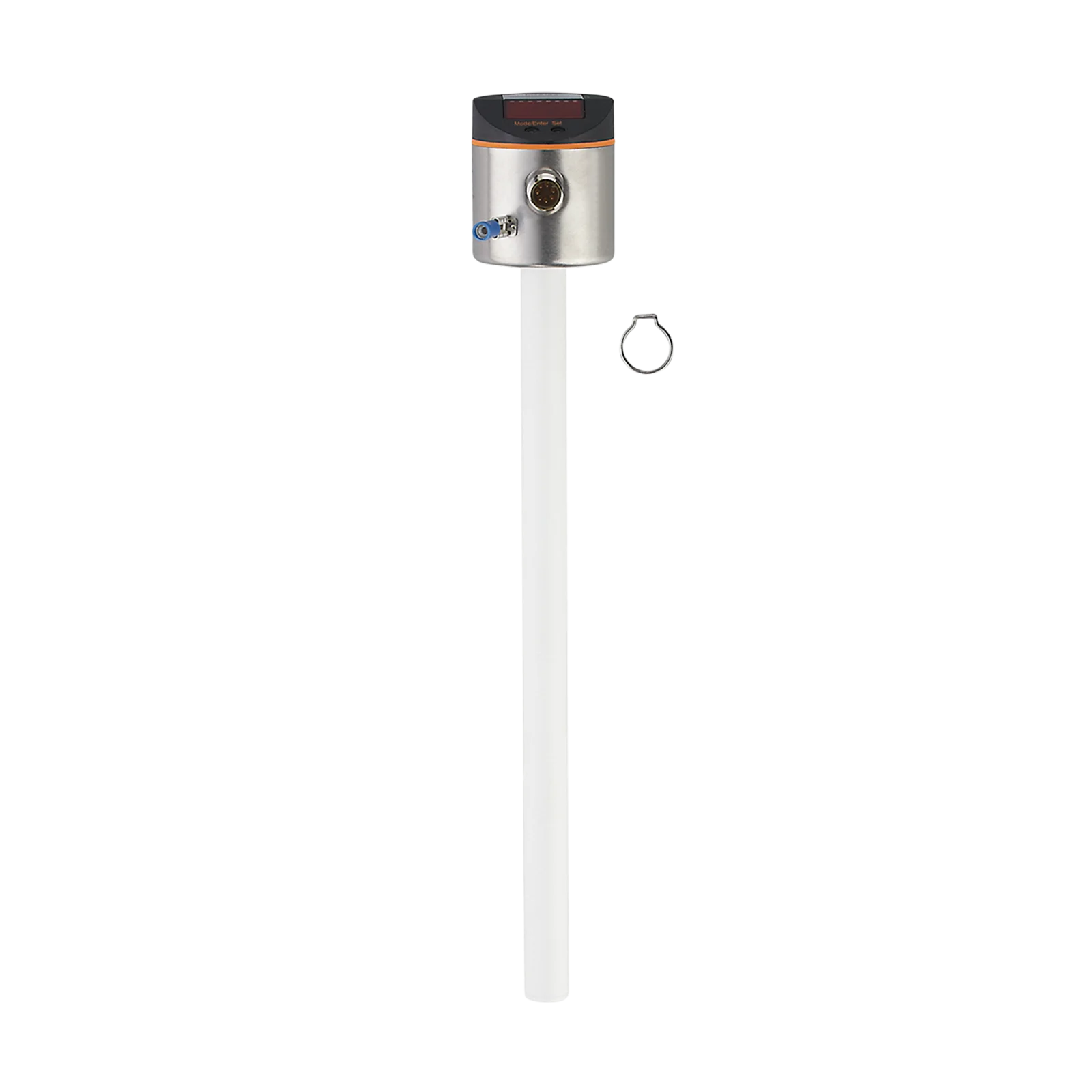

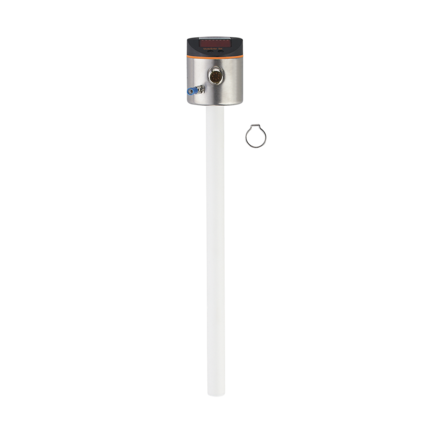

Czujnik elektroniczny poziomu LK0264B-B-00KVPKG/US (LK8122) - IFM
SKU: OC-IFM011375
MPN: LK8122
Producent:
IFM
Cena netto/szt.
1 971,90 zł
2 425,44 zł
brutto/szt.
.png)
Opis produktu - Czujnik elektroniczny poziomu LK0264B-B-00KVPKG/US (LK8122) - IFM
- Do niezawodnej kontroli poziomu w zbiornikach i pojemnikach
- Odpowiednie do wody, olejów i chłodziw
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Dla 8-pinowych wtyków kolory nie są standaryzowane. Proszę zwrócić uwagę na schemat połączenia czujnika i wtyków (patrz karta katalogowa).
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 4 |
| Ustawienia fabryczne | chłodziwa na bazie wody; woda; media podobne do wody |
| Długość sondy L[mm] | 264 |
Aplikacja
| Konstrukcja | styki pozłacane | ||
| Media | chłodziwa na bazie wody; oleje; media bazujące na olejach; woda; media podobne do wody | ||
| Stała dielektryczna medium | > 2 | ||
| Nie stosować do | media ekstremalnie przewodzące; przylegające media; granulaty; materiały masowe; kwasy; ługi; przemysł spożywczy i galwanotechnika | ||
| Maksymalna prędkość zmiany poziomu[mm/s] | 100 | ||
| Ciśnienie w zbiorniku |
|
| Chłodziwa | |
|---|---|
| Temperatura medium[°C] | 0...35; (z osłoną termiczną E43100: 35...65 °C) |
| Olej | |
|---|---|
| Temperatura medium[°C] | 0...70 |
| Krótkotrwała temperatura medium[°C] | 0...90; (< 1 h) |
| Woda | |
|---|---|
| Temperatura medium[°C] | 0...35; (z osłoną termiczną E43100: 35...65 °C) |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Pobór prądu[mA] | < 50 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | < 3 |
| Zasada pomiaru | pojemnościowy |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 4 |
Wyjścia
| Łączna liczba wyjść | 4 |
| Sygnał wyjściowy | sygnał przełączający; IO-Link |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 4 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 200 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | termiczne, impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Ustawienia fabryczne | chłodziwa na bazie wody; woda; media podobne do wody |
| Długość sondy L[mm] | 264 |
| Zakres aktywny A[mm] | 195 |
| Zakres martwy I1 / I2[mm] | 53 / 16 |
| Zakres ustawień | |
|---|---|
| Punkt przełączania SP[mm] | 25...200 |
| Punkt resetu rP[mm] | 20...195 |
| W krokach co[mm] | 5 |
| Punkt referencyjny OP[mm] | 69 - 82 - 94 - 106 - 118 - 130 - 143 - 155 - 167 - 179 - 191 - 204 - OFF |
| Histereza, OP[mm] | 2 |
Dokładność / odchylenie
| Błąd pomiaru[% wartości końcowej] | ± 5 |
| Powtarzalność | ± 2 |
| Rozdzielczość[mm] | 5 |
Software / programowanie
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; Pozycja SP / rP; dostosowanie OP; wybór medium; ustawienie przesunięcia; opóźnienie włączenia / wyłączenia |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 2 | ||||
| Ilość danych binarnych | 4 | ||||
| Min.czas cyklu procesu[ms] | 3,2 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | 0...60 |
| Temperatura składowania[°C] | -25...80 |
| Ochrona | IP 67 |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 227 |

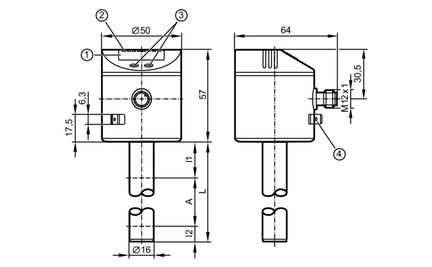

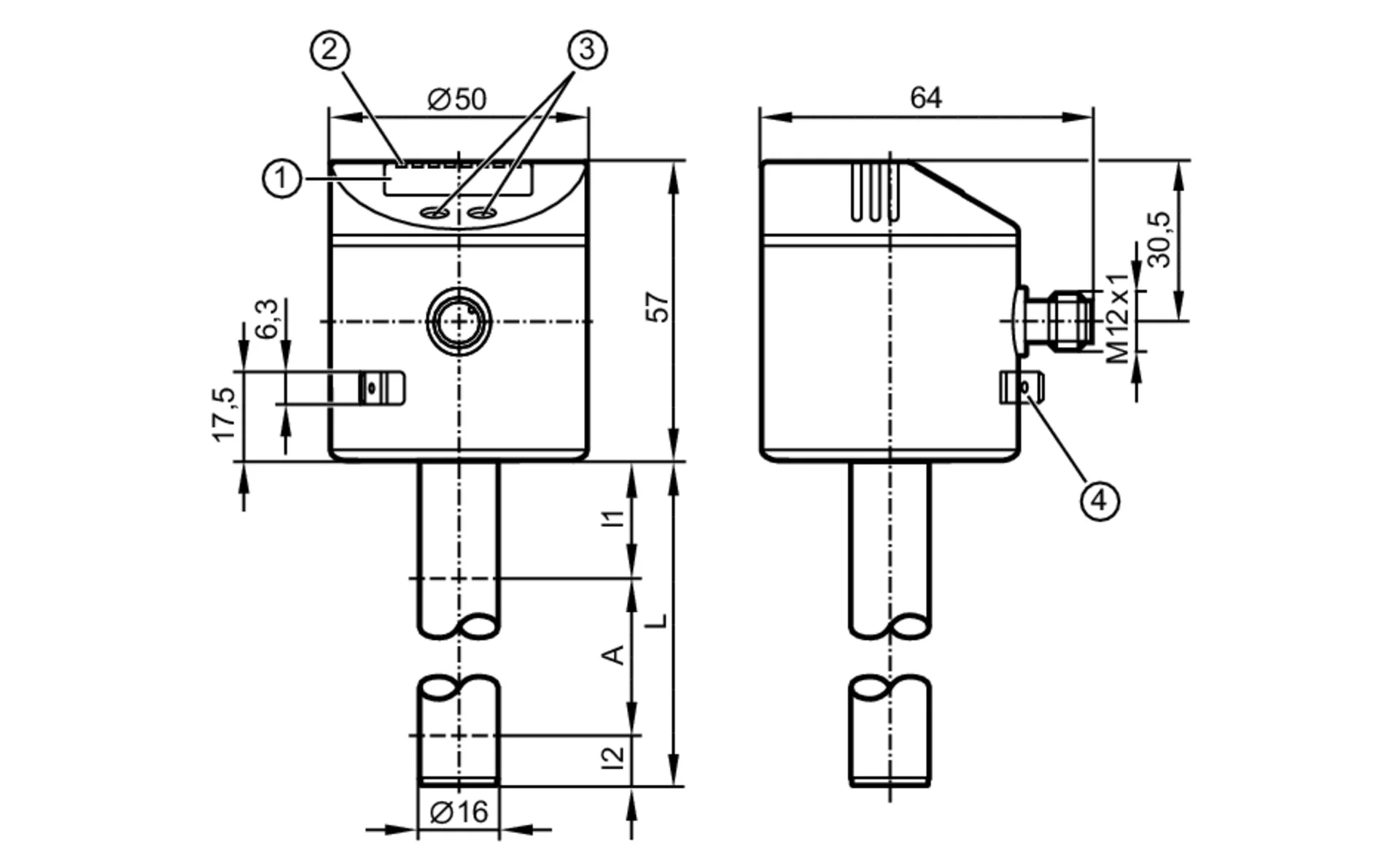

Dane mechaniczne
| Waga[g] | 290,4 |
| Wymiary[mm] | Ø 16 |
| Materiał | stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4404 / 316L); FKM; NBR; PBT; PC; PA; PP; TPV |
| Materiały części w kontakcie z medium | PP |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Parametry techniczne - Czujnik elektroniczny poziomu LK0264B-B-00KVPKG/US (LK8122) - IFM
Nr kat.
OC-IFM011375
Pliki do pobrania - Czujnik elektroniczny poziomu LK0264B-B-00KVPKG/US (LK8122) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
