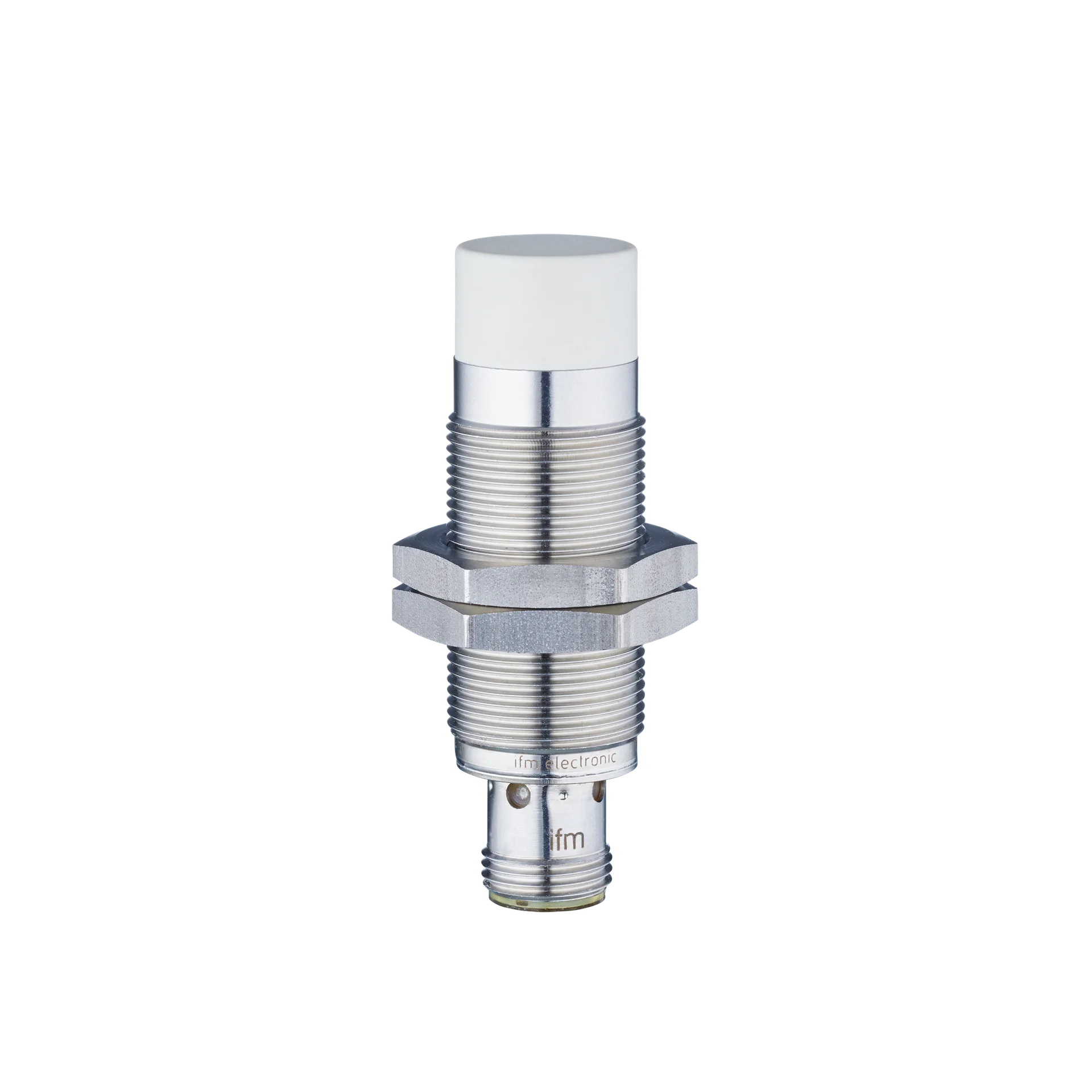

Czujnik indukcyjny IGK3008-FRKG/V4A/IO/US-104 (IGP201) - IFM
SKU: OC-IFM009449
MPN: IGP201
Producent:
IFM
Cena netto/szt.
3 039,30 zł
3 738,34 zł
brutto/szt.
.png)
Opis produktu - Czujnik indukcyjny IGK3008-FRKG/V4A/IO/US-104 (IGP201) - IFM
- Do precyzyjnego monitorowania położenia maszyn
- Elastyczne zastosowanie dzięki szerokiemu zakresowi temperatury roboczej
- Bardzo duża powtarzalność
- Niezawodne przesyłanie odległości w postaci liniowej wartości procesowej przez IO-Link
- Regulacja NC/NO i PNP/NPN przez IO-Link
Cechy produktu
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Interfejs komunikacyjny | IO-Link |
| Obudowa | Obudowa gwintowana |
| Wymiary[mm] | M18 x 1 / L = 60 |
Aplikacja
| Konstrukcja | Odporność na pole elektromagnetyczne |
| Odporność na pole elektromagnetyczne | tak |
| Maks. natężenie pola magnetycznego[mT] | 300 |
Dane elektryczne
| Napięcie zasilania[V] | 10...30 DC |
| Pobór prądu[mA] | < 20 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
Wyjścia
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 100 |
| Częstotliwość przełączania DC[Hz] | 75 |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
Strefa działania
| Punkt przełączania IO-Link[mm] | 1,6...7,76 |
| Zakres pomiarowy IO-Link[mm] | 0,8...8 |
Dokładność / odchylenie
| Powtarzalność | < 20 µm |
| Kalibracja fabryczna (obiekt: aluminium, 54x54 mm) | |
|---|---|
| Rozdzielczość[µm] | 10 |
| Dryft temperatury | ± 3,2 µm/K |
| Odchylenie liniowości | ± 20 µm |
| Kalibracja aplikacji (1-punktowa kalibracja; obiekt: stal, 54x54 mm) | |
|---|---|
| Rozdzielczość[µm] | 10 |
| Dryft temperatury | ± 4,8 µm/K |
| Odchylenie liniowości | ± 100 µm |
| Kalibracja procesowa (3-punktowa; obiekt: stal, 36x36 mm) | |
|---|---|
| Rozdzielczość[µm] | 10 |
| Dryft temperatury | ± 4,8 µm/K |
| Odchylenie liniowości | ± 50 µm |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 CDV | ||||
| Profil | Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Min.czas cyklu procesu[ms] | 3,2 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -25...70 |
| Ochrona | IP 65; IP 66; IP 67; IP 68; IP 69K |
Testy / dopuszczenia
| EMC |
| ||||||||||
| Odporność na wibracje |
| ||||||||||
| Odporność na wstrząsy |
| ||||||||||
| Próba udarowa ciągła |
| ||||||||||
| Próba szybkiej zmiany temperatury |
| ||||||||||
| MTTF[lata] | 1341 | ||||||||||
| Oprogramowanie wbudowane w cenie produktu | tak | ||||||||||
| Dopuszczenie UL |
|

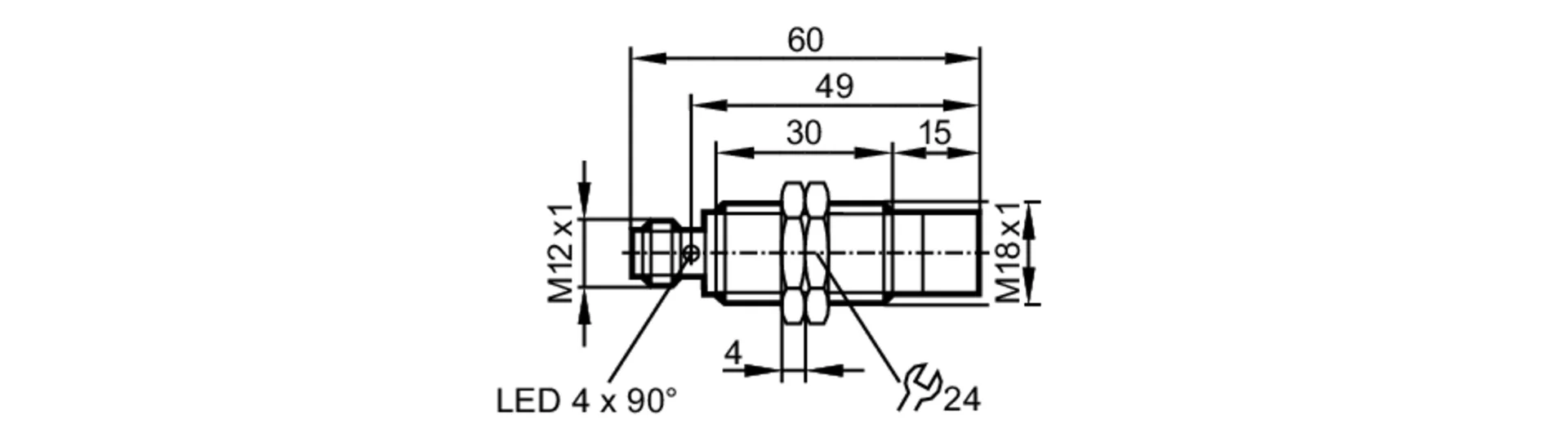

Dane mechaniczne
| Waga[g] | 69,6 |
| Obudowa | Obudowa gwintowana |
| Montaż | montaż niezabudowany |
| Wymiary[mm] | M18 x 1 / L = 60 |
| Opis gwintu | M18 x 1 |
| Materiał | obudowa: stal nierdzewna (1.4404 / 316L); powierzchnia aktywna: LCP biały; okno LED: PEI; nakrętki zabezpieczające: stal nierdzewna (1.4404 / 316L) |
| Moment dokręcający[Nm] | 7 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne - wtyk
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Diagramy i grafiki
| Diagramy i grafiki | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Odchylenie liniowości |
|
Parametry techniczne - Czujnik indukcyjny IGK3008-FRKG/V4A/IO/US-104 (IGP201) - IFM
Nr kat.
OC-IFM009449
Pliki do pobrania - Czujnik indukcyjny IGK3008-FRKG/V4A/IO/US-104 (IGP201) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
