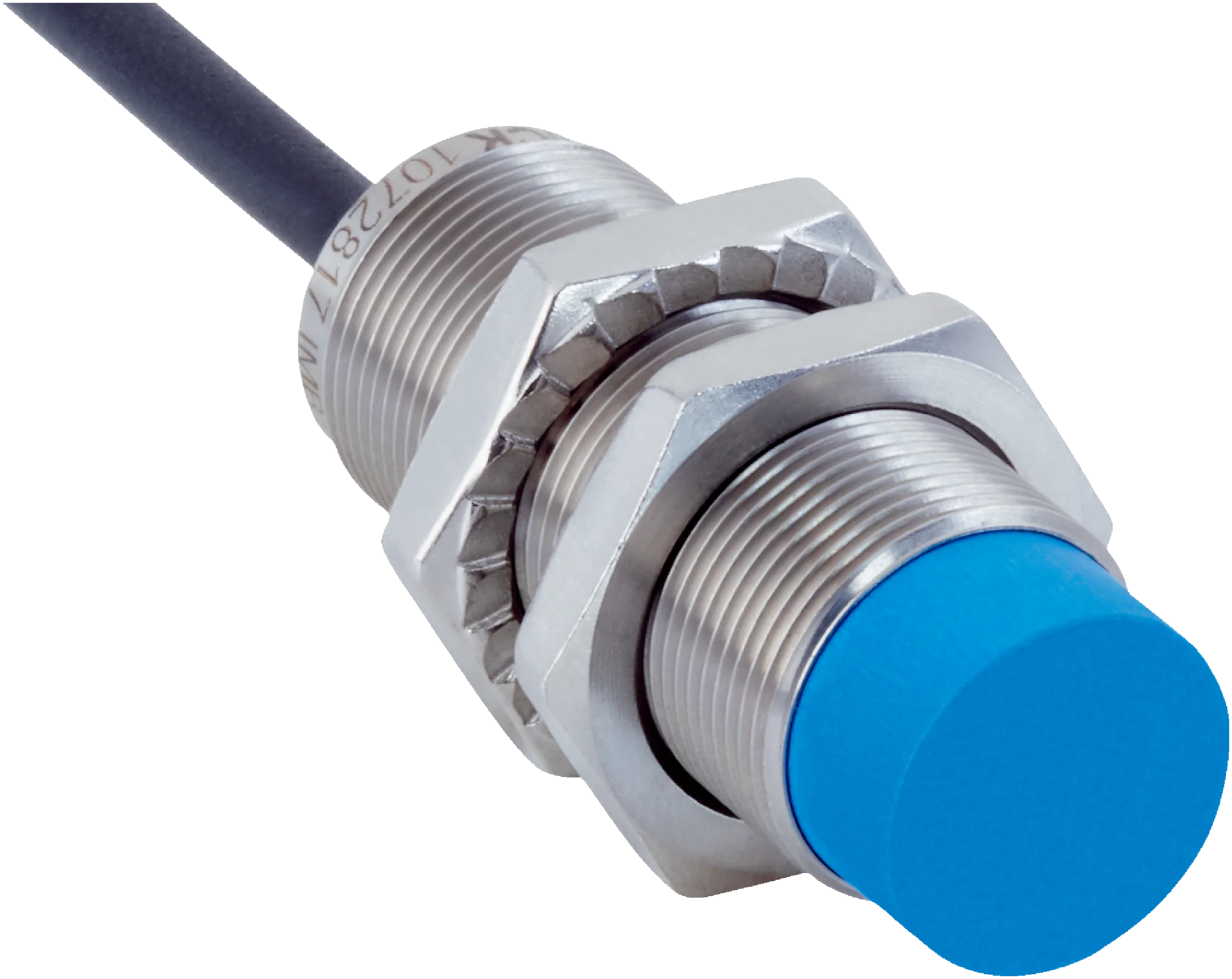

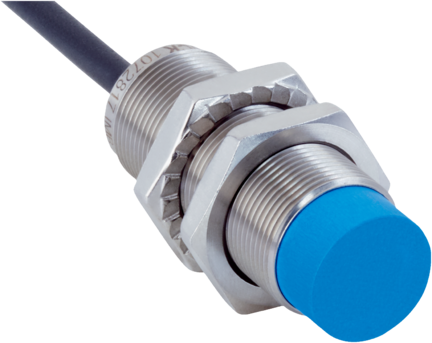

Czujnik indukcyjny zbliżeniowy (1074375) serii IMB - SICK
SKU: OC-SICK012262
MPN: 1074375
Producent:
SICK
Cena netto/szt.
220,77 zł
271,55 zł
brutto/szt.
.png)
Opis produktu - Czujnik indukcyjny zbliżeniowy (1074375) serii IMB - SICK
Cechy
| Korpus | Metryczny |
| Kształt obudowy | Standardowa konstrukcja |
| Rozmiar gwintu | M18 x 1 |
| Średnica | Ø 18 mm |
| Zasięg S n | 12 mm |
| Zasięg gwarantowany S a | 9,72 mm |
| Montaż w metalu | Nie w jednej płaszczyźnie |
| Częstotliwość przełączania | 1.000 Hz |
| Typ przyłącza | Przewód 2-żyłowy, 2 m |
| Funkcja wyjścia | Styk normalnie otwarty |
| Wykonanie elektryczne | DC 2-przewodowe |
| Stopień ochrony | IP68 1) IP69K 2) |
| Cechy szczególne | Odporność na środki chłodzące i smarujące, Wizualny wskaźnik ustawienia, Wytrzymałość na temperaturę |
| Zastosowania specjalne | Obszar stosowania płynów chłodzących i smarów, maszyny mobilne, trudne warunki pracy |
| Zakres dostawy | Nakrętka mocująca, stal nierdzewna V2A, z uzębieniem blokującym (2 x) |
1) Wg EN 60529.
2) Wg ISO 20653:2013-03.
Mechanika/elektryka
| Napięcie zasilające | 10 V DC ... 30 V DC |
| Tętnienia resztkowe | ≤ 10 % |
| Spadek napięcia | ≤ 4 V 1) ≤ 4,5 V 2) |
| Czas opóźnienia przed zadziałaniem | ≤ 100 ms |
| Histereza | 3 % ... 20 % |
| Powtarzalność | ≤ 2 % 3) 4) |
| Dryft temperaturowy (S r ) | ± 10 % |
| EMC | Wg EN 60947-5-2 |
| Prąd stały I a | ≤ 100 mA |
| Prąd resztkowy | Typ. 0,8 mA (≤ 1,2 mA przy Ub maks. i 100°C) |
| Minimalny prąd obciążenia | ≥ 3 mA |
| Materiał przewodu | PUR |
| Przekrój poprzeczny przewodu | 0,34 mm² |
| Średnica przewodu | Ø 4,5 mm |
| Zabezpieczenie przeciwzwarciowe | ✔ |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Impuls załączenia | ≤ 5 ms |
| Odporność na udary i drgania | 100 g / 2 ms / 500 cykli; 150 g / 1 mln cykli; 10 Hz ... 55 Hz / 1 mm; 55 Hz ... 500 Hz / 60 g |
| Temperatura otoczenia podczas pracy | –40 °C ... +100 °C |
| Materiał obudowy | Stal nierdzewna V2A, DIN 1.4305 / AISI 303 |
| Materiał, powierzchnia aktywna | Tworzywo sztuczne, LCP |
| Długość obudowy | 50 mm |
| Użyteczna długość gwintu | 38 mm |
| Maks. moment dokręcania | Typ. 60 Nm 5) Typ. 90 Nm 6) |
| Klasa ochrony | III |
| Nr pliku UL | E181493 |
1) Przy I a = 30 mA.
2) Przy I a maks.
3) Napięcie zasilające U B i temperatura otoczenia Ta stałe.
4) Sr.
5) Przy użyciu nieuzębionej strony nakrętki.
6) Przy użyciu uzębionej strony nakrętki.
Charakterystyka bezpieczeństwa technicznego
| MTTF D | 1.287 lat(a) |
| DC avg | 0 % |
Współczynniki redukcji
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić |
| Stal St37 (Fe) | 1 |
| Stal nierdzewna (V2A) | Ok. 0,7 |
| Aluminium (Al) | Ok. 0,43 |
| Miedź (Cu) | Ok. 0,37 |
| Mosiądz (Ms) | Ok. 0,43 |
Informacja dotycząca montażu
| Uwaga | Przynależna grafika – patrz „Informacja dotycząca montażu” |
| A | 18 mm |
| B | 45 mm |
| C | 18 mm |
| D | 36 mm |
| E | 12 mm |
| F | 96 mm |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
Parametry techniczne - Czujnik indukcyjny zbliżeniowy (1074375) serii IMB - SICK
Nr kat.
OC-SICK012262
Pliki do pobrania - Czujnik indukcyjny zbliżeniowy (1074375) serii IMB - SICK
- dataSheet_IMB18-12NDSVU2S_1074375_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
