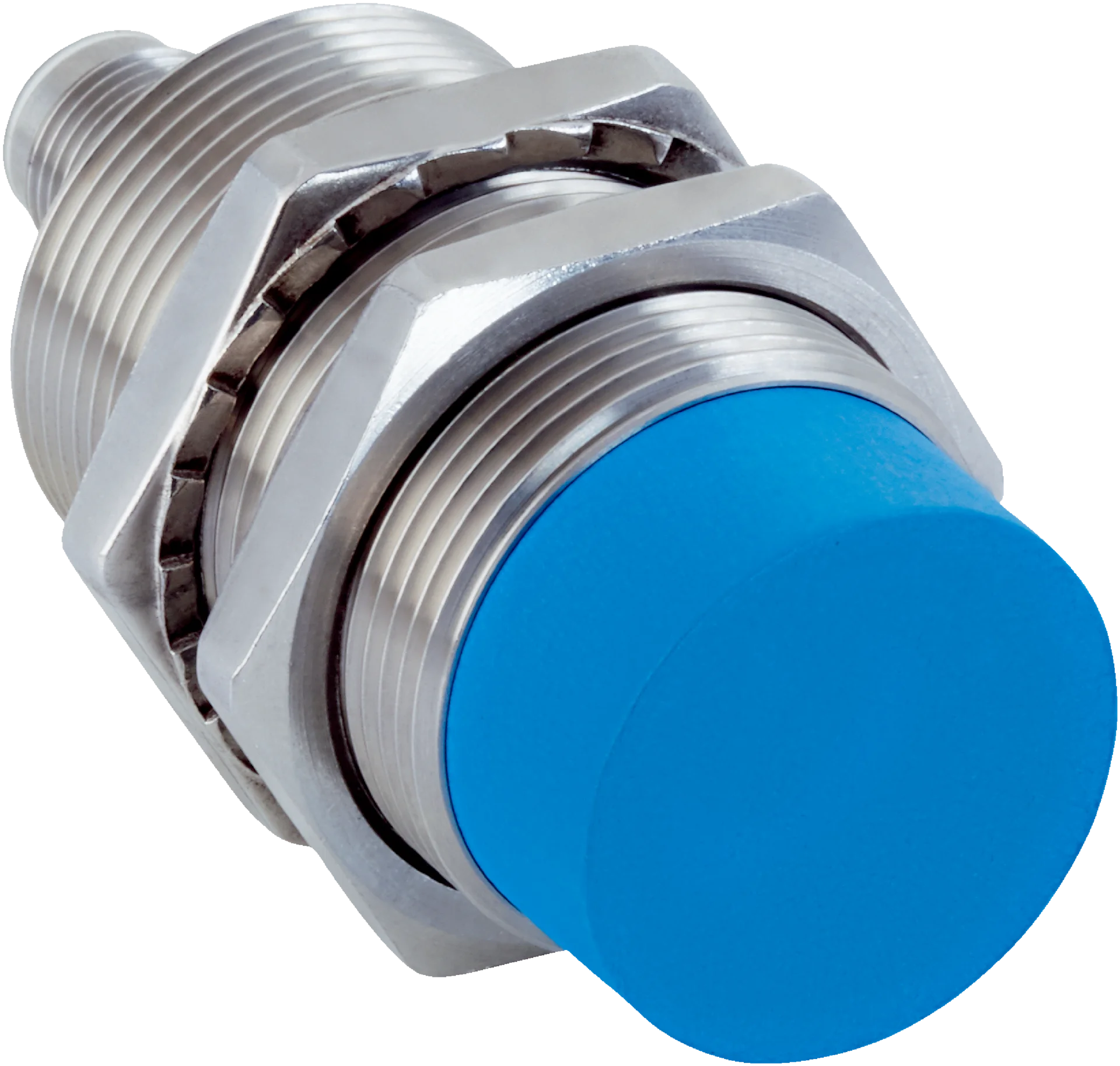

| Korpus | Metryczny |
| Rozmiar gwintu | M30 x 1,5 |
| Średnica | Ø 30 mm |
| Zasięg S n | 0 mm ... 20 mm 1) |
| Zasięg gwarantowany S a | 16,2 mm |
| Liczba punktów przełączania | Maks. cztery ustawiane punkty przełączania lub okna |
| Tryb przełączania | Single point, Window mode, Two point mode, Wizualny wskaźnik ustawienia |
| Częstotliwość przełączania wyj. Qint.1 / Qint.2 na pinie 2: | 200 Hz |
| Montaż w metalu | Nie w jednej płaszczyźnie |
| Typ przyłącza | Wtyk M12, 4-pinowy 2) |
| Wyjście przełączające | PNP |
| Wyjście Q/C | wyjście przełączające lub tryb IO-Link |
| Wyjście MFC | wyjście przełączające lub wejście |
| Funkcja wyjścia | Styk normalnie zamknięty / Styk normalnie otwarty |
| Właściwość trybu przełączania | Programowalny |
| Wykonanie elektryczne | DC 4-przewodowe |
| Stopień ochrony | IP68 3) IP69K 4) |
| Cechy szczególne | Smart Task, Odporność na środki chłodzące i smarujące, IO-Link |
| Zastosowania specjalne | Obszar stosowania płynów chłodzących i smarów, trudne warunki pracy |
| Cechy wyróżniające | Odporność na środki chłodzące i smarujące |
| Konfiguracja styku 2 | Wejście zewnętrzne, konfiguracja Teach-in, sygnał przełączający |
| Zakres dostawy | Nakrętka mocująca, stal nierdzewna V2A, z uzębieniem blokującym (2 x) |
1) Nastawne.
2) Z pozłacanymi stykami.
3) Wg EN 60529.
4) Wg ISO 20653:2013-03.
| Napięcie zasilające | 10 V DC ... 30 V DC 1) |
| Tętnienia resztkowe | ≤ 10 % |
| Spadek napięcia | ≤ 2 V 2) |
| Histereza | Programowalny 3) |
| Powtarzalność | ≤ 5 % 4) 5) |
| Dryft temperaturowy (S r ) | ± 10 % |
| EMC | Wg EN 60947-5-2 |
| Prąd stały I a | ≤ 200 mA 6) |
| Zabezpieczenie przeciwzwarciowe | ✔ |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Redukcja impulsu przy załączeniu zasilania | ✔ |
| Odporność na udary i drgania | 100 g / 2 ms / 500 cykli; 150 g / 1 mln cykli; 10 Hz ... 55 Hz / 1 mm; 55 Hz ... 500 Hz / 60 g |
| Temperatura otoczenia podczas pracy | –40 °C ... +75 °C |
| Materiał obudowy | Stal nierdzewna V2A, DIN 1.4305 / AISI 303 |
| Materiał, powierzchnia aktywna | Tworzywo sztuczne, LCP |
| Długość obudowy | 70 mm |
| Użyteczna długość gwintu | 40 mm |
| Maks. moment dokręcania | Typ. 100 Nm 7) |
| Nr pliku UL | E181493 |
| Dokładność uczenia (Teach-in) | +/- 3% Sr |
| Rozdzielczość standardowa (zakres) | 75 μm (0 mm ... 15 mm) 150 μm (15 mm ... 20 mm) |
| Rozdzielczość maksymalna (zakres) | 150 μm (0 mm ... 15 mm) 300 μm (15 mm ... 20 mm) |
1) Tryb IO-Link: 18 V DC ... 30 V DC.
2) Przy I a maks.
3) W celu spełnienia wymagań normy EN 60947-5-2 należy ustawić histerezę wynoszącą ok. 10%.
4) Napięcie zasilające U B i temperatura otoczenia Ta stałe.
5) Sr.
6) Łącznie 200 mA dla obu wyjść przełączających.
7) Przy użyciu uzębionej strony nakrętki.
| MTTF D | 688 lat(a) |
| DC avg | 0 % |
| T M (okres użytkowania) | 20 lat(a) |
| Interfejs komunikacyjny | IO-Link V1.1 |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) |
| Czas cyklu | 5 ms |
| Długość danych procesowych | 32 Bit |
| Struktura danych procesowych | Bit 0 = sygnał przełączający Q L1 Bit 1 = sygnał przełączający Q L2 Bit 2 = sygnał przełączający Q Int3 Bit 3 = sygnał przełączający Q Int4 Bit 18 ... 31 = wartość czasu |
| Ustawienie fabryczne | Punkt przełączania 1: wartość referencyjna 1 Wyjście: styk normalnie otwarty Styk 2 – konfiguracja: wejście |
| Wskazówka | Wartość referencyjna (cyfrowa) dla punktu przełączania w mm zapisana w czujniku |
| Wartość referencyjna 1 | 20 mm |
| Wartość referencyjna 2 | 15 mm |
| Wartość referencyjna 3 | 10 mm |
| Wartość referencyjna 4 | 5 mm |
| Stal nierdzewna (V2A) | Ok. 0,8 |
| Aluminium (Al) | Ok. 0,4 |
| Miedź (Cu) | Ok. 0,2 |
| Mosiądz (Ms) | Ok. 0,4 |
| Uwaga | Przynależna grafika – patrz „Informacja dotycząca montażu” |
| A | 20 mm |
| B | 85 mm |
| C | 30 mm |
| D | 60 mm |
| E | 20 mm |
| F | 160 mm |
| Oznaczenie Smart Task | Pomiar czasu + eliminacja drgań styków | |||||
| Funkcja logiczna | Okno Bezpośrednie | |||||
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) | |||||
| Inwerter | Nastawne | |||||
| Dokładność pomiaru czasu | SIO Logic: (-1,2 ... 0) x podstawa czasu ± 1% mierzonej wartości czasu 1) IOL: (-1,2 ... 0) x podstawa czasu ± 1% mierzonej wartości czasu 2) | |||||
| Dokładność pomiaru czasu (np. dla mierzonego czasu 1 s) | Podstawa czasu 1 ms: –11,2 ms ... 10 ms | |||||
| Rozdzielczość mierzonej wartości czasu | 3 ms | |||||
| Maks. czas eliminacji | SIO Logic: 30 s 1) IOL: 30 s 2) | |||||
| ||||||
| Wartość pomiarowa | Mierzonej wartości czasu |
1) Logika SIO: praca czujnika w standardowym trybie I/O bez komunikacji IO-Link. Wykorzystanie wewnętrznej logiki czujnika lub parametrów czasowych, dodatkowo funkcje automatyzacji.
2) IOL: praca czujnika z pełną komunikacją IO-Link i wykorzystaniem parametrów logiki, czasu i parametrów funkcji automatyzacji.
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat EAC / DoC | ✔ |
| IO-Link | ✔ |
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
