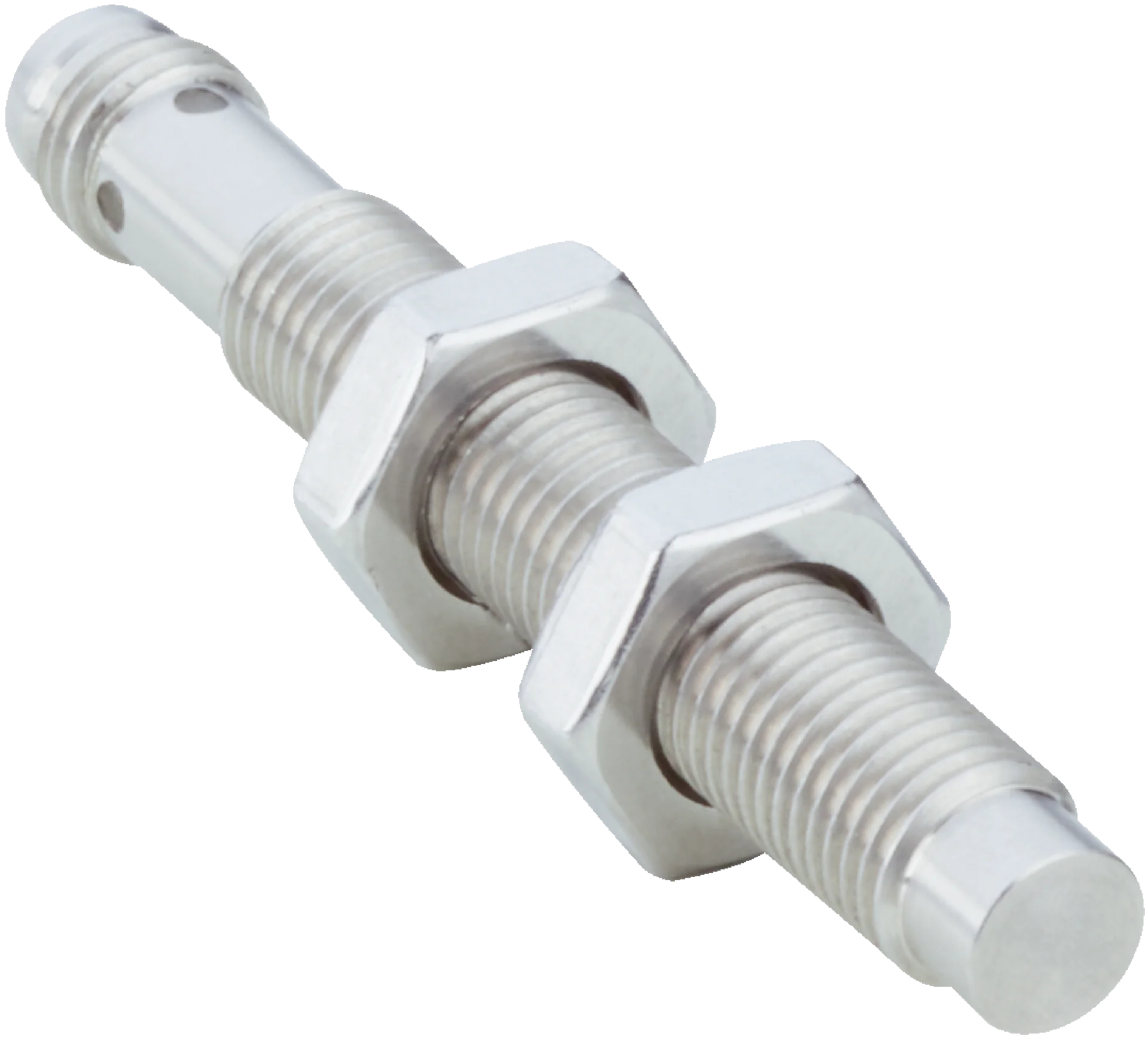

Czujnik indukcyjny zbliżeniowy (6068716) serii IMI - SICK
SKU: OC-SICK041744
MPN: 6068716
Producent:
SICK
Cena netto/szt.
494,40 zł
608,11 zł
brutto/szt.
.png)
Opis produktu - Czujnik indukcyjny zbliżeniowy (6068716) serii IMI - SICK
Cechy
| Korpus | Metryczny |
| Rozmiar gwintu | M8 x 1 |
| Średnica | Ø 8 mm |
| Wytrzymałość na ciśnienie | ≤ 100 bar |
| Zasięg S n | 6 mm |
| Zasięg gwarantowany S a | 4,86 mm |
| Montaż w metalu | Nie w jednej płaszczyźnie |
| Częstotliwość przełączania | 700 Hz |
| Typ przyłącza | Wtyk M8, 3-pinowy |
| Wyjście przełączające | PNP |
| Funkcja wyjścia | Styk normalnie otwarty |
| Wykonanie elektryczne | DC 3-przewodowe |
| Stopień ochrony | IP68, IP69K 1) |
| Cechy szczególne | Powierzchnia aktywna ze stali nierdzewnej V2A, Odporność na środki chłodzące i smarujące, Trzykrotnie większy zasięg, Wizualny wskaźnik ustawienia, IO-Link |
| Zastosowania specjalne | Obszar stosowania płynów chłodzących i smarów, trudne warunki pracy |
| Zakres dostawy | Nakrętka mocująca, stal nierdzewna V2A (2 x) Podkładka, stal nierdzewna V2A, z uzębieniem blokującym (2 x) |
1) Wg EN 60529.
Mechanika/elektryka
| Napięcie zasilające | 10 V DC ... 30 V DC |
| Tętnienia resztkowe | ≤ 20 % 1) |
| Spadek napięcia | ≤ 2 V 2) |
| Czas opóźnienia przed zadziałaniem | ≤ 10 ms |
| Histereza | 1 % ... 20 % |
| Powtarzalność | ≤ 5 % 3) 4) |
| Dryft temperaturowy (S r ) | ≤ 10 % |
| EMC | Wg EN 60947-5-2 |
| Prąd stały I a | ≤ 200 mA |
| Zabezpieczenie przeciwzwarciowe | ✔ |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Redukcja impulsu przy załączeniu zasilania | ✔ |
| Odporność na udary i drgania | 30 g, 11 ms / 10 … 55 Hz, 1 mm |
| Temperatura otoczenia podczas pracy | –25 °C ... +85 °C |
| Materiał obudowy | Stal nierdzewna V2A, DIN 1.4305 / AISI 303 |
| Materiał, powierzchnia aktywna | Stal nierdzewna V2A, DIN 1.4305 / AISI 303 |
| Długość obudowy | 60 mm |
| Użyteczna długość gwintu | 45,5 mm |
| Maks. moment dokręcania | ≤ 8 Nm |
| Klasa ochrony | III |
| Nr pliku UL | E191603 |
1) U V .
2) Przy I a maks.
3) Sr.
4) UB = 20 V DC ... 30 V DC, TA = 23 °C ± 5 °C.
Interfejs komunikacyjny
| Interfejs komunikacyjny | IO-Link V1.0 |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) |
| Długość danych procesowych | 1 Byte |
| Struktura danych procesowych | Bit 0 = Sr reached |
| Struktura danych procesowych A | Bit 1 = Sa reached |
Współczynniki redukcji
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić |
| Stal St37 (Fe) | Ok. 1 |
| Stal nierdzewna (V4A) | Ok. 0,3 1) |
| Aluminium (Al) | Ok. 1 |
| Miedź (Cu) | Ok. 0,8 |
| Mosiądz (Ms) | Ok. 1,35 |
1) Grubość materiału/współczynnik redukcji: 1 mm / 0,3 2 mm / 0,8.
Informacja dotycząca montażu
| Uwaga | Przynależna grafika – patrz „Informacja dotycząca montażu” |
| A | 14 mm |
| B | 52 mm |
| C | 8 mm |
| D | 18 mm |
| E | Aluminium: 9 mm, stal: 14 mm, mosiądz: 10 mm, stal nierdzewna: 13 mm |
| F | 80 mm |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
Parametry techniczne - Czujnik indukcyjny zbliżeniowy (6068716) serii IMI - SICK
Nr kat.
OC-SICK041744
Pliki do pobrania - Czujnik indukcyjny zbliżeniowy (6068716) serii IMI - SICK
- dataSheet_IM08-06NPS-VT1_6068716_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
