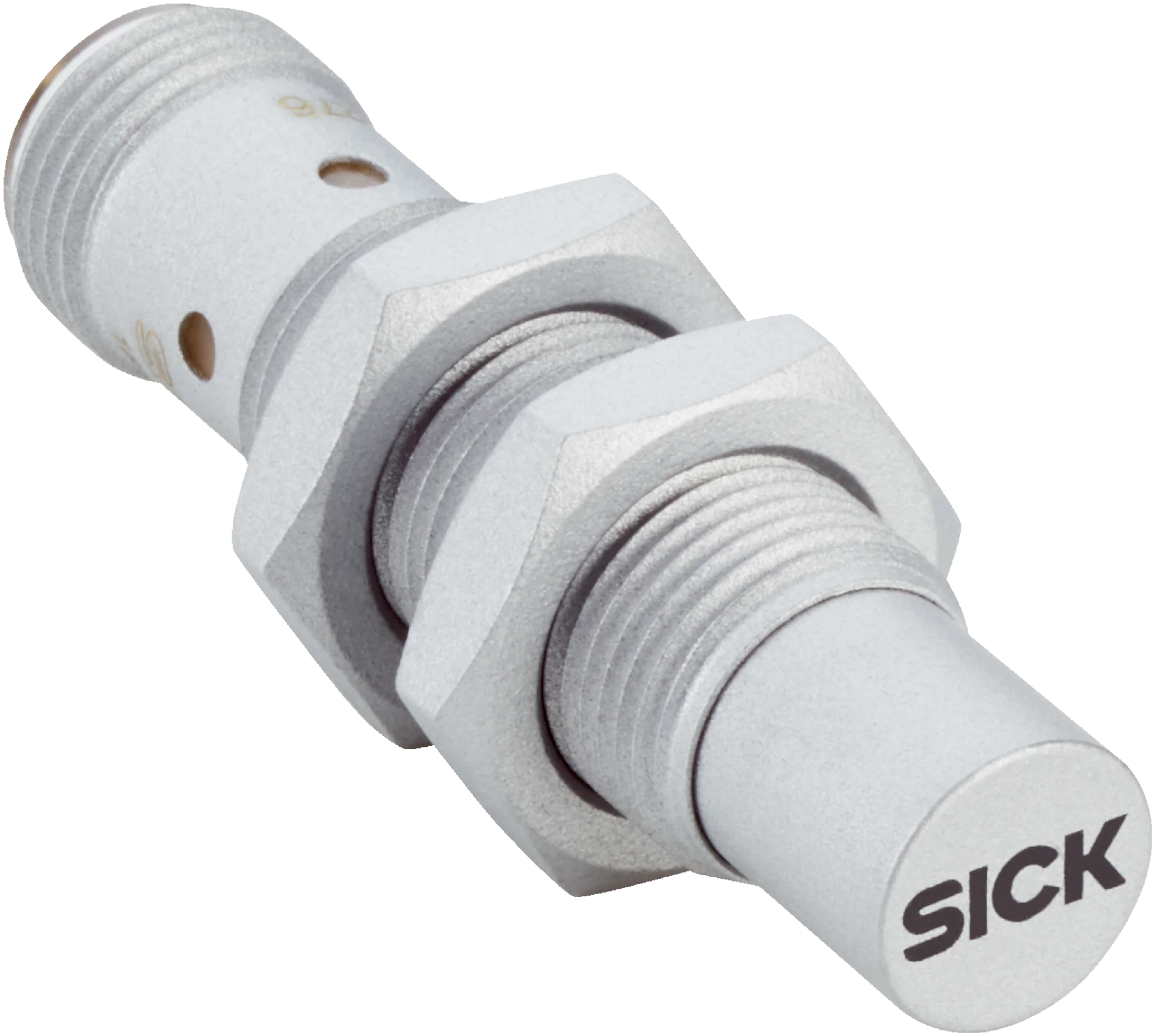

Czujnik indukcyjny zbliżeniowy (6069276) serii IMR - SICK
SKU: OC-SICK041802
MPN: 6069276
Producent:
SICK
Cena netto/szt.
445,45 zł
547,90 zł
brutto/szt.
.png)
Opis produktu - Czujnik indukcyjny zbliżeniowy (6069276) serii IMR - SICK
Cechy
| Korpus | Metryczny |
| Kształt obudowy | Standardowa konstrukcja |
| Rozmiar gwintu | M12 |
| Średnica | Ø 12 mm |
| Zasięg S n | 10 mm |
| Zasięg gwarantowany S a | 8,1 mm |
| Montaż w metalu | Nie w jednej płaszczyźnie |
| Częstotliwość przełączania | 2.000 Hz |
| Typ przyłącza | Wtyk M12, 4-pinowy |
| Wyjście przełączające | PNP |
| Funkcja wyjścia | Styk normalnie otwarty |
| Wykonanie elektryczne | DC 3-przewodowe |
| Stopień ochrony | IP68 |
| Cechy szczególne | Współczynnik redukcji 1, Do automatów spawalniczych, Trzykrotnie większy zasięg |
| Zastosowania specjalne | Obszar spawania, trudne warunki pracy |
| Zakres dostawy | Nakrętka mocująca, mosiądz, powlekana PTFE (2 x) Podkładka, mosiądz, powlekana PTFE, z uzębieniem blokującym (2 x) |
Mechanika/elektryka
| Napięcie zasilające | 10 V DC ... 30 V DC |
| Tętnienia resztkowe | ≤ 10 % |
| Spadek napięcia | ≤ 1,8 V 1) |
| Histereza | 3 % ... 15 % |
| Powtarzalność | ≤ 2 % 2) 3) |
| Dryft temperaturowy (S r ) | ≤ ± 10 % ≤ ± 15 % 4) |
| Prąd stały I a | ≤ 200 mA |
| Prąd jałowy | ≤ 15 mA |
| Prąd resztkowy | ≤ 0,1 mA |
| Zabezpieczenie przeciwzwarciowe | ✔ |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Natężenie pola magnetycznego | ≤ 100 mT |
| Odporność na udary i drgania | 30 g, 11 ms / 10 … 55 Hz, 1 mm |
| Temperatura otoczenia podczas pracy | –30 °C ... +85 °C |
| Materiał obudowy | Powłoka PTFE, Mosiądz |
| Materiał, powierzchnia aktywna | Tworzywo sztuczne, Powłoka PTFE |
| Długość obudowy | 52 mm |
| Użyteczna długość gwintu | 26 mm |
| Maks. moment dokręcania | Typ. 7 Nm |
| Klasa ochrony | II 5) |
| Nr pliku UL | E191603 |
1) Przy I a maks.
2) Napięcie zasilające U B i temperatura otoczenia Ta stałe.
3) Sr.
4) –25 °C ... +70 °C.
5) Napięcie znamionowe: 50 V DC.
Charakterystyka bezpieczeństwa technicznego
| MTTF D | 139 lat(a) |
| DC avg | 0% |
| T M (okres użytkowania) | 20 lat(a) |
Współczynniki redukcji
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić |
| Współczynnik redukcji | Współczynnik redukcji 1 |
| Stal nierdzewna (V2A) | 1 |
| Aluminium (Al) | 1 |
| Miedź (Cu) | 1 |
| Mosiądz (Ms) | 1 |
Informacja dotycząca montażu
| Uwaga | Przynależna grafika – patrz „Informacja dotycząca montażu” |
| A | 12 mm |
| B | 36 mm |
| C | 12 mm |
| D | 30 mm |
| E | 10 mm |
| F | 60 mm |
| G | 45 mm |
Certyfikaty
| EU declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
Parametry techniczne - Czujnik indukcyjny zbliżeniowy (6069276) serii IMR - SICK
Nr kat.
OC-SICK041802
Pliki do pobrania - Czujnik indukcyjny zbliżeniowy (6069276) serii IMR - SICK
- dataSheet_IMR12-10NPSTC0S_6069276_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
