Cena netto/szt.
10 661,31 zł
13 113,41 zł
brutto/szt.
.png)

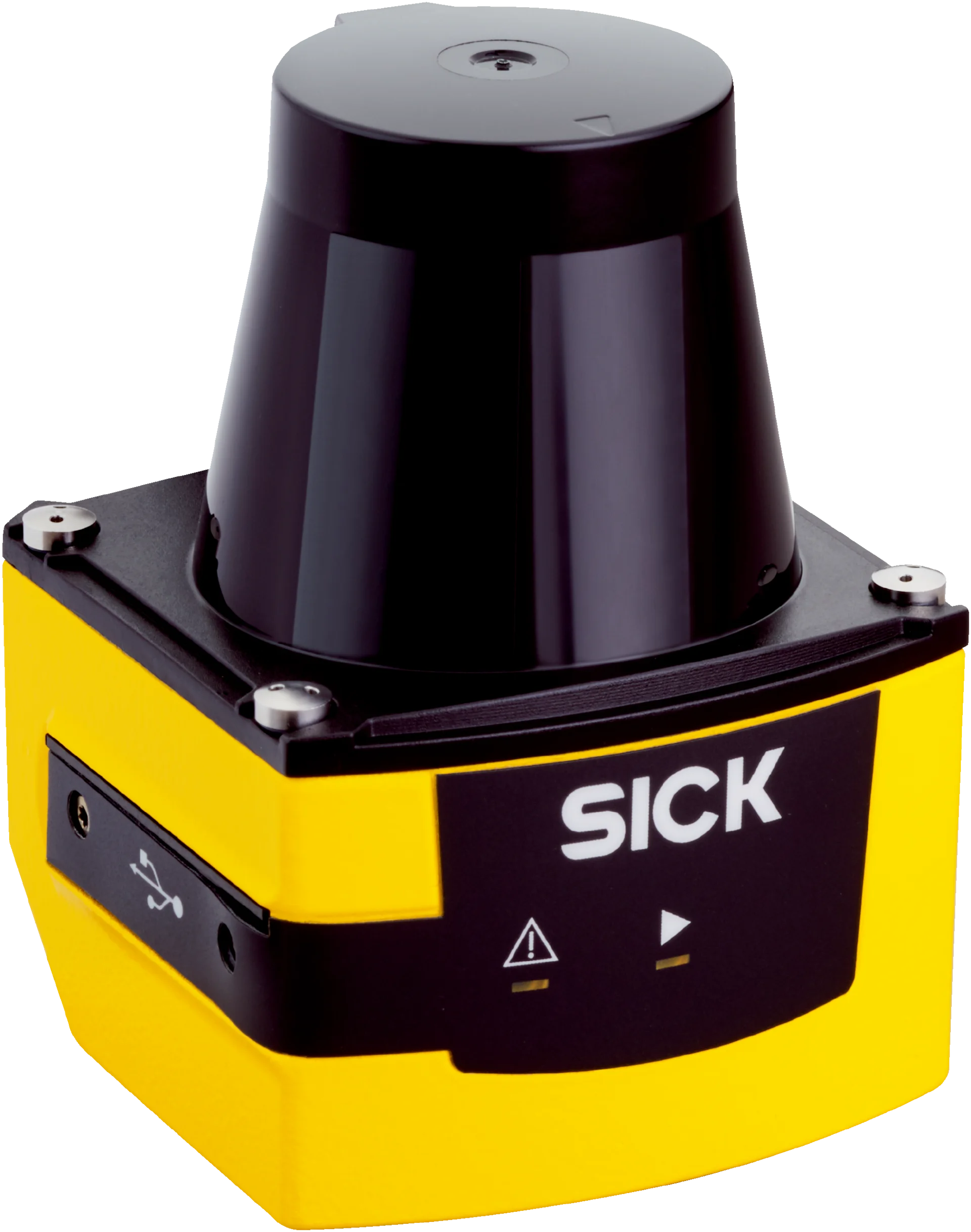

Opis produktu - Czujnik LiDAR (1096363) serii TiM - SICK
Cechy
| Zadanie | Detekcja - Obiekty perforowane Detekcja - Poziom napełnienia Pomiar - Wymiary, kontur i objętość Pomiar - Poziom napełnienia Zabezpieczanie obiektów - Pojazdy Ochrona ludzi - Mobilne zabezpieczanie obszaru zagrożenia Określenie pozycji - Określenie pozycji 2D | |||
| Część systemowa | Czujnik | |||
| Zasada pomiaru | HDDM + | |||
| Obszar zastosowań | Indoor | |||
| Źródło światła | Podczerwień (850 nm) | |||
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014) | |||
| ||||
| Częstotliwość skanowania | 15 Hz | |||
| Rozdzielczość kątowa | 0,33° | |||
| Jednostka pola skanowania | ± 1,5° | |||
| Zakres pracy | 0,05 m ... 25 m (przy remisji > 90%) | |||
| Obszar roboczy ukierunkowany na bezpieczeństwo | 0,05 m ... 5 m (przy remisji 5%) | |||
| Strefa martwa | 0 m ... 0,05 m | |||
|
Mechanika/elektryka
| Typ przyłącza | 1 x przyłącze „Ethernet”, 4-pinowe gniazdo M12 1 x przyłącze „zasilanie elektryczne”, 12-pinowy wtyk M12 1 x Gniazdo Micro USB, typ B |
| Napięcie zasilające | 9 V DC ... 28 V DC |
| Pobór mocy | Typ. 4 W, 16 W przy 4 maks. obciążonych wyjściach cyfrowych |
| Prąd wyjściowy | ≤ 100 mA |
| Kolor obudowy | Żółty |
| Stopień ochrony | IP67, obowiązuje tylko w przypadku zamkniętej osłony z tworzywa sztucznego „interfejsu AUX” (IEC 60529:1989+AMD1:1999+AMD2:2013) |
| Klasa ochrony | III (IEC 61140:2016-1) |
| Masa | 250 g, bez przewodów podłączeniowych |
| Wymiary (dł. x szer. x wys.) | 60 mm x 60 mm x 86 mm |
| MTBF | > 100 lat(a) |
Charakterystyka bezpieczeństwa technicznego
| Kategoria | B (EN ISO 13849-1:2015) |
| Poziom zapewnienia bezpieczeństwa | PL b (EN ISO 13849-1:2015) |
| Klasa wydajności SRS/SRSS | B (IEC TS 62998-1:2019) |
| T M (okres użytkowania) | 20 lat(a) (EN ISO 13849-1:2015) |
| Zgodność | EN ISO 13849-1:2015, ANSI/ITSDF B56.5:2012, IEC TS 62998-1:2019, EN ISO 13482:2014, EN ISO 13855:2010 |
| MTTF D | 100 lat(a), w temperaturze otoczenia 25°C (EN ISO 13849-1:2015) |
Wydajność
| Czas odpowiedzi | 1 skanowanie, typ. 67 ms 2 skanowania, ≤ 134 ms 1) |
| Wykrywane kształty obiektów | Niemal dowolny |
| Błąd systematyczny | ± 60 mm 2) |
| Błąd statystyczny | < 20 mm 2) |
| Błąd statystyczny związany z bezpieczeństwem | < 100 mm (4,4 σ) |
| Zintegrowana aplikacja | Analiza pól ochronnych z elastycznymi polami Wyprowadzanie danych pomiarowych |
| Tolerancja pola ochronnego | 100 mm, 0,66° (DIN CLC/TS 62046:2009, przy remisji 5%) |
| Liczba zestawów pól | 16 potrójnych pól (48 pól ochronnych) |
| Liczba symultanicznych analiz | 3 równocześnie obsługiwane pola ochronne (na zestaw pól) |
1) Przy +45° do+225° zakresu roboczego; maks. 150 ms przy –45° do +45° zakresu roboczego.
2) Typowa wartość przy remisji 90% do zasięgu maksymalnego; rzeczywista wartość jest zależna od warunków otoczenia.
Funkcje oprogramowania
| Wyprowadzanie danych pomiarowych (Streaming) | Przez Ethernet |
Interfejsy
| ||||||
| ||||||
| Wejścia dwustanowe | 4 (PNP, do przełączania zestawu pól) | |||||
| Wyjścia dwustanowe | 3 (PNP, do wskazywania detekcji w polu ochronnym, dodatkowo 1 x “Device Ready”) | |||||
| Czas opóźnienia | 67 ms ... 30.000 ms (konfigurowany) | |||||
| Czas postoju | 67 ms ... 600.052 ms (konfigurowany) | |||||
| Wskazania optyczne | 2 LEDs (ON, „Device Ready”) |
Dane dotyczące otoczenia
| Remisja obiektu | ≥ 5 % (Odbłyśniki) 1) | |||||||
| ||||||||
| ||||||||
| Odporność na wstrząsy | 50 g, 11 ms, ± 3 pojedyncze udary / oś 4) 25 g, 6 ms, ± 1000 pojedynczych udarów / oś 4) 50 g, 3 ms, ± 5000 pojedynczych udarów / oś 4) | |||||||
| Temperatura otoczenia pracy | –25 °C ... +50 °C 5) | |||||||
| Temperatura składowania | –40 °C ... +75 °C 5) | |||||||
| Temperatura włączania | –10 °C ... +50 °C | |||||||
| Zmiana temperatury | –25 °C ... +50 °C, 10 cykli 6) | |||||||
| Wilgoć/ciepło | +25 °C ... +55 °C, 95 % wzgl. wilg. pow., 6 cykli 7) | |||||||
| ||||||||
| Odporność na światło zewnętrzne | 80.000 lx 3.000 lx, w przypadku bezpośredniego światła |
1) W przypadku zastosowania odbłyśników należy stosować się do wskazówek zawartych w instrukcjach eksploatacji danych urządzeń.
2) IEC 60068-2-6:2007.
3) IEC 60068-2-64:2008.
4) IEC 60068-2-27:2008.
5) IEC 60068-2-14:2009.
6) EN 60068-2-14:2009.
7) EN 60068-2-30:2005.
Ogólne wskazówki
| Wskazówka dotycząca stosowania | TiM781S to ukierunkowany na bezpieczeństwo czujnik, który sprawdza się w takich zastosowaniach jak zabezpieczanie obszarów zagrożenia, miejsc niebezpiecznych i punktów dostępu oraz mobilne zabezpieczanie obszarów zagrożenia (zabezpieczanie wózków samojezdnych i platform mobilnych) oraz lokalizacja pojazdów. Czujnik może być używany wyłącznie zgodnie z wymaganymi danymi technicznymi oraz warunkami eksploatacji. |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat EAC / DoC | ✔ |
| certyfikat TÜV | ✔ |
| certyfikat TÜV załącznik | ✔ |
| certyfikat cTUVus | ✔ |
| Certyfikat EC-Type-Examination | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270990 |
| ECLASS 5.1.4 | 27270990 |
| ECLASS 6.0 | 27270913 |
| ECLASS 6.2 | 27270913 |
| ECLASS 7.0 | 27270913 |
| ECLASS 8.0 | 27270913 |
| ECLASS 8.1 | 27270913 |
| ECLASS 9.0 | 27270913 |
| ECLASS 10.0 | 27270913 |
| ECLASS 11.0 | 27270913 |
| ECLASS 12.0 | 27270913 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| ETIM 7.0 | EC002550 |
| ETIM 8.0 | EC002550 |
| UNSPSC 16.0901 | 41111615 |
Parametry techniczne - Czujnik LiDAR (1096363) serii TiM - SICK
Nr kat.
OC-SICK017119
Pliki do pobrania - Czujnik LiDAR (1096363) serii TiM - SICK
- dataSheet_TIM781S-2174104_1096363_pl.pdf Pobierz
