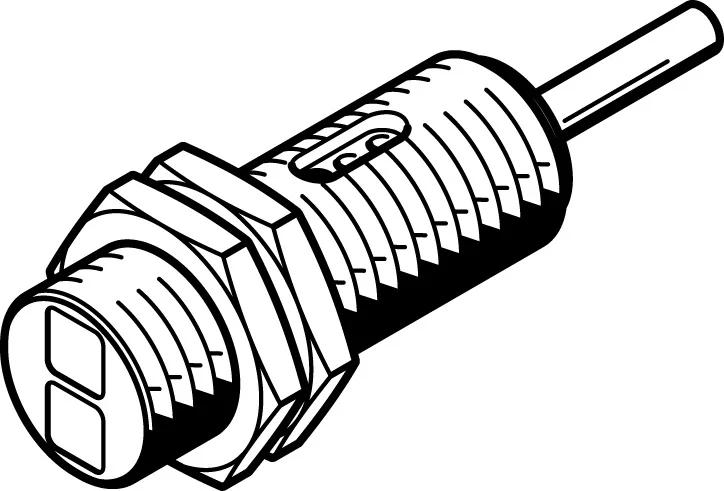

Czujnik optyczny odbiciowy SOEG-RT-M18-NA-K-2L (547910) serii SOEG - Festo
SKU: OT-FESTO027119
MPN: SOEG-RT-M18-NA-K-2L
Producent:
Festo
Cena netto/szt.
568,69 zł
699,49 zł
brutto/szt.
Opis produktu - Czujnik optyczny odbiciowy SOEG-RT-M18-NA-K-2L (547910) serii SOEG - Festo
Czujniki optoelektroniczne SOEG-...-M12/M18-... z funkcją czujnika optycznego odbiciowo-zaporowego i tłumienia tła są idealne do pracy przy dużych odległościach. Wykrywają one obiekty metalowe i nieprzewodzące we wszystkich wielkościach.
- Konstrukcja okrągła
- Przyłącze elektryczne z otwartą końcówką kabla lub wtyczką
Dane techniczne
| Konstrukcja | okrągły |
| Spełnia normę | EN 60947-5-2 |
| Symbol | 00991710 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Wielkość pomiarowa | Pozycja |
| Zasada pomiaru | optoelektroniczny |
| Metoda pomiaru | Czujnik fotoelektryczny |
| Rodzaj światła | czerwone |
| Zakres roboczy | 40 mm |
| Temperatura otoczenia | -25 degC |
| Wyjście dwustanowe | NPN |
| Funkcja elementu przełączającego | Antywalentne |
| Histereza | 60 mm |
| Maks. częstotliwość przełączania | 1000 Hz |
| Maks. prąd wyjściowy | 200 mA |
| Spadek napięcia | 2 V |
| Zabezpieczenie przeciwzwarciowe | Pulsed |
| Zakres napięcia roboczego DC | 10 V |
| Tętnienia resztkowe | 20 % |
| Prąd jałowy | 20 mA |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Przyłącze elektryczne | 4-żyły |
| Długość kabla | 2.5 m |
| Materiał osłony kabla | TPE-U(PUR) |
| Materiał powłoki izolacyjnej | PVC |
| Wielkość | M18 |
| Typ mocowania | Z przeciwnakrętką |
| Moment dokręcenia | 20 Nm |
| Pozycja montażu | dowolny |
| Waga produktu | 121 g |
| Materiał obudowy | Mosiądz |
| Wskaźnik stanu przełączenia | Dioda LED żółta |
| Wskaźnik rezerwy działania | Dioda LED zielona |
| Opcje ustawień | Potencjometr |
| Zakres ustawień, dolna granica | 40 mm |
| Zakres ustawień, górna granica | 600 mm |
| Temperatura otoczenia w przypadku kabla ruchomego | -5 degC |
| Stopień ochrony | IP65 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
Parametry techniczne - Czujnik optyczny odbiciowy SOEG-RT-M18-NA-K-2L (547910) serii SOEG - Festo
Metoda pomiarowa
Czujnik fotoelektryczny
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 55 °C
Materiał powłoki kabla
TPE-U(PUR)
Materiał izolacji
PVC
Sposób pomiaru
Optoelektroniczny
Wyjście dwustanowe
NPN
Funkcja elementu przełączającego
Z dwoma wyjściami
Maks. częstotliwość przełączania
1 000 Hz
Opcje ustawień
Potencjometr
Mierzona wielkość
Położenie
Tętnienie resztkowe
20 %
Wskaźnik stanu przełączania
Żółta dioda LED
Spadek napięcia
2 V
Histereza
<= 60 mm
Prąd jałowy
20 mA
Wskaźnik prawidłowego montażu
Zielona dioda LED
Rodzaj światła
Czerwony
Zasięg
40 ... 600 mm
Zakres nastawy dolnej granicy
40 mm
Zakres nastawy górnej granicy
600 mm
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Sposób montażu
Przy pomocy nakrętki zabezpieczającej
Przyłącze elektryczne
4-żyły, Kabel
Długość kabla
2.5 m
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zawierają substancje PWIS
Wielkość
M18
Kształt
Okrągły
Materiał obudowy
Mosiądz, Chromowany
Maks. Prąd wyjściowy
200 mA
Temperatura otoczenia
-25 °C do 55 °C
Pozycja zabudowy
Dowolna
Zgodność z normą
EN 60947-5-2
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
okrągły
Waga produktu
121 g
Moment dokręcenia
20 Nm
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Zabezpieczenie przed zwarciem
Obwód impulsowy
Zakres napięcia roboczego DC
10 ... 36 V
Nr kat.
OT-FESTO027119
Pliki do pobrania - Czujnik optyczny odbiciowy SOEG-RT-M18-NA-K-2L (547910) serii SOEG - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
