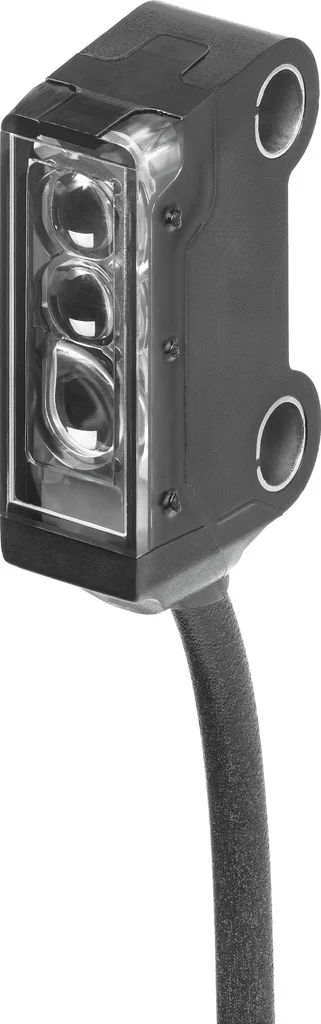

Czujnik optyczny odbiciowy SOOD-BS-L-PN-80 (8075660) serii SOOD - Festo
Festo

Czujnik optyczny odbiciowy SOOD-BS-L-PN-80 (8075660) serii SOOD - Festo

SKU: OT-FESTO081474 MPN: SOOD-BS-L-PN-80
Producent: Festo
Cena netto/szt. 823,12 zł
1 012,44 zł brutto/szt.
Czujnik optyczny odbiciowy SOOD-BS-L-PN-80 (8075660) serii SOOD - Festo
823,12 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik optyczny odbiciowy SOOD-BS-L-PN-80 (8075660) serii SOOD - Festo

Optoelektroniczne czujniki SOOD doskonale wykonują zadania związane z rozpoznawaniem obiektów - nawet w bardzo wąskiej przestrzeni zabudowy. Szybsze i ekonomiczne niż kiedykolwiek dzięki standaryzowanym funkcjom czujnika i możliwości wielokrotnego użytku.

  • Łatwość obsługi
  • Szybkie uruchamianie
  • Bezpieczne i stabilne wykrywanie
  • Atrakcyjny stosunek ceny do wydajności

Dane techniczne

KonstrukcjaKonstrukcja blokowa
Spełnia normęEN 60947-5-2
Symbol00995959
CertyfikacjaRCM Mark
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Jednostka certyfikującaUL E232949
Informacja o materiałachZgodność z dyrektywą RoHS
Zasada pomiaruoptoelektroniczny
Metoda detekcjiCzujnik fotoelektryczny z HGA
Rodzaj światłaLaser
Maks. plamka świetlna2 mm dla szerokości skanowania 80 mm
Minimalna średnica przedmiotu2 mm
Zakres roboczy20 mm
Temperatura otoczenia-20 degC
Maks. różnica czarny-biały15 %
Materiał odniesieniaStandardowa biel 90%, 100x100 mm
Wyjście dwustanowepush-pull
Funkcja elementu przełączającegoPrzełączanie PNP na jasno
Histereza2.4 mm
Maks. częstotliwość przełączania2000 Hz
Maks. prąd wyjściowy50 mA
Spadek napięcia0 V
Zabezpieczenie przeciwzwarciowePulsed
Zakres napięcia roboczego DC10 V
Tętnienia resztkowe10 %
Prąd jałowy10 mA
Ochrona przed zmianą polaryzacjido wszystkich przyłączy elektrycznych
Przyłącze elektryczne 1, rodzaj przyłączaKabel z wtyczką
Przyłącze elektryczne 1, technika przyłączeniowaM8x1 kodowanie A wg EN 61076-2-104
Przyłącze elektryczne 1, liczba pinów/żył3
Przyłącze elektryczne 1, rodzaj mocowaniaRyglowanie śrubą SW 9
Przyłącze elektryczne 1, układ połączeń00991155
Materiał stykówMosiądz pozłacany
Długość kabla0.15 m
Właściwości kablaStandard
Materiał osłony kablaTPE-U(PUR)
Typ mocowaniaPrzy pomocy otworów przelotowych
Moment dokręcenia0.5 Nm
Pozycja montażudowolny
Waga produktu10 g
Materiał obudowyABS
Wskaźnik gotowości do pracyDioda LED zielona
Wskaźnik stanu przełączeniaDioda LED żółta
Stopień ochronyIP65
Napięcie izolacji500 V
Odporność na napięcie udarowe1 kV
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-strefa III
Klasa ochrony laserowej1
Stopień zanieczyszczenia3

Parametry techniczne - Czujnik optyczny odbiciowy SOOD-BS-L-PN-80 (8075660) serii SOOD - Festo

Wskaźnik stanu przełączania
Żółta dioda LED
Odporność na piki napięcia
1 kV
Charakterystyka kabla
Standard
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Materiał styków elektrycznych
Mosiądz pozłacany
Certyfikat
UL E232949
Sposób pomiaru
Optoelektroniczny
Wyjście dwustanowe
Push-pull
Funkcja elementu przełączającego
PNP, light switching, NPN, dark switching
Maks. częstotliwość przełączania
2 000 Hz
Napięcie przebicia izolacji
500 V
Podłączenie elektryczne 1, sposób montażu
Screw lock
Spadek napięcia
0 ... 1.5 V
Histereza
2.4 mm
Prąd jałowy
10 mA
Rodzaj światła
Laser, Czerwony
Metoda detekcji
Czujnik optyczny odbiciowy z wytłumieniem tła
Maks. średnica plamki świetlnej
2 mm przy zakresie wykrywania 80 mm
Minimalna średnica obiektu
2 mm
Zasięg
20 ... 80 mm
Maks. różnica w czerni i bieli
15 %
Materiał odniesienia
Standardowy biały 90%, 100x100 mm
Klasa ochrony urządzeń laserowych
1
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65, IP67
Długość kabla
150 mm
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Kształt
Konstrukcja blokowa
Materiał obudowy
ABS, PC, TPE-U(PU)
Maks. Prąd wyjściowy
50 mA
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Pozycja zabudowy
Dowolna
Zgodność z normą
EN 60947-5-2
Temperatura otoczenia
-20 ... 60 °C
Konstrukcja
Konstrukcja blokowa
Waga produktu
10 g
Moment dokręcenia
0.5 Nm
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Zabezpieczenie przed zwarciem
Obwód impulsowy
Zakres napięcia roboczego DC
10 ... 30 V
Wskaźnik stanu gotowości
Zielona dioda LED
Tętnienie resztkowe
10 %
Podłączenie elektryczne 1, typ podłączenia
Kabel z wtyczką
Podłączenie elektryczne 1, technologia podłączenia
M8x1, kodowanie A zgodnie z EN 61076-2-104
Podłączenie elektryczne 1, liczba pinów/żył
3
Nr kat.
OT-FESTO081474
