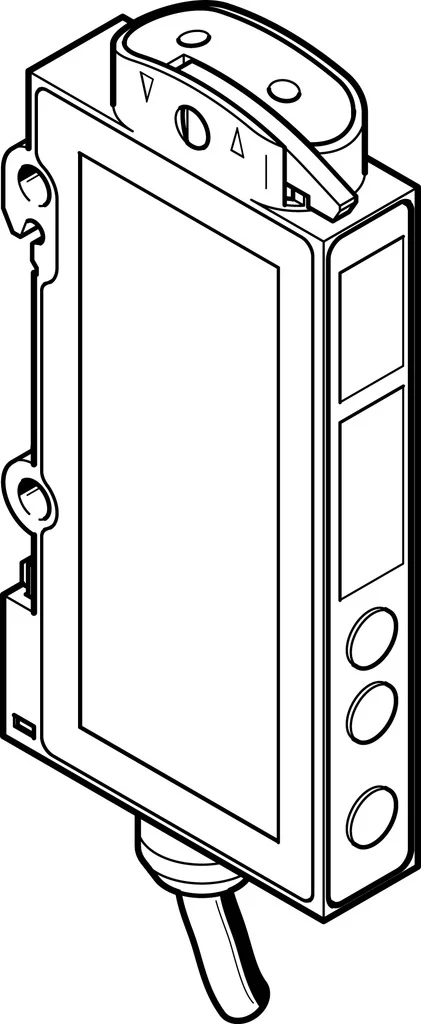

Czujnik optyczny światłowodowy SOE4-FO-D-HF2-1NU-K (552802) serii SOE4 - Festo
SKU: OT-FESTO026170
MPN: SOE4-FO-D-HF2-1NU-K
Producent:
Festo
Cena netto/szt.
1 068,14 zł
1 313,81 zł
brutto/szt.
Opis produktu - Czujnik optyczny światłowodowy SOE4-FO-D-HF2-1NU-K (552802) serii SOE4 - Festo
Warianty ze wskaźnikiem LED, wyjściem przełączającym i analogowym. Ustawienie za pomocą teach-in.
- Zastosowanie do precyzyjnych i kompaktowych układów rozpoznawania pozycji w przemyśle elektronicznym i lekkiego montażu
- Częstotliwości przełączania do 8000 Hz
- Funkcjonalne z dodatkowym światłowodem SOOC
- Warianty: LED lub wyświetlacz LED, funkcja Timer
- Mocowanie: montaż na szynie montażowej lub za pomocą otworu przelotowego
- Z zabezpieczeniem przed wzajemnymi wpływami
Dane techniczne
| Konstrukcja | Konstrukcja blokowa |
| Spełnia normę | EN 60947-5-2 |
| Symbol | 00992133 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Wielkość pomiarowa | Pozycja |
| Zasada pomiaru | optoelektroniczny |
| Metoda pomiaru | Czujnik optyczny światłowodowy |
| Rodzaj światła | czerwone |
| Wzajemna interferencja | Z osłoną |
| Temperatura otoczenia | -20 degC |
| Wyjście dwustanowe | NPN |
| Funkcja elementu przełączającego | z możliwością przełączania |
| Maks. częstotliwość przełączania | Standard Mode 1000 Hz |
| Maks. prąd wyjściowy | 100 mA |
| Spadek napięcia | 2.4 V |
| Wyjście analogowe | 0 - 10 V |
| Wyświetlacz | 0000 - 4093 |
| Funkcja elementu czasowego | 1 - 2000 ms |
| Zabezpieczenie przeciwzwarciowe | Pulsed |
| Zakres napięcia roboczego DC | 10 V |
| Tętnienia resztkowe | 10 % |
| Prąd jałowy | 25 mA |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy napięcia roboczego |
| Przyłącze elektryczne | 5-żyłowy |
| Długość kabla | 2 m |
| Materiał osłony kabla | TPE-U(PUR) |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Pozycja montażu | dowolny |
| Waga produktu | 58 g |
| Materiał obudowy | ABS |
| Wskaźnik | Wyświetlacz LED |
| Wskaźnik gotowości do pracy | Dioda LED zielona |
| Wskaźnik stanu przełączenia | Dioda LED żółta |
| Opcje ustawień | Teach-In |
| Temperatura otoczenia w przypadku kabla ruchomego | -5 degC |
| Stopień ochrony | IP64 |
| Napięcie izolacji | 50 V |
| Klasa odporności korozyjnej wg normy Festo | 4 - wyjątkowo silne obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
Parametry techniczne - Czujnik optyczny światłowodowy SOE4-FO-D-HF2-1NU-K (552802) serii SOE4 - Festo
Opcje ustawień
Teach-In, Funkcja Teach-in przez przyłącze elektryczne
Zakres napięcia roboczego DC
10 ... 30 V
Wskaźnik stanu gotowości
Zielona dioda LED
Tętnienie resztkowe
10 %
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 60 °C
Materiał powłoki kabla
TPE-U(PUR)
Sposób pomiaru
Optoelektroniczny
Wyjście dwustanowe
NPN
Funkcja elementu przełączającego
Można przełączyć na
Maks. częstotliwość przełączania
Standard Mode 1000 Hz, Fine Mode 125 Hz, Fast Mode 8000 Hz, High Distance Mode 125 Hz
Zabezpieczenie przed zwarciem
Obwód impulsowy
Napięcie przebicia izolacji
50 V
Mierzona wielkość
Położenie
Metoda pomiarowa
Czujnik optyczny światłowodowy
Wskaźnik stanu przełączania
Żółta dioda LED
Spadek napięcia
<= 2.4 V
Prąd jałowy
<= 25 mA
Rodzaj światła
Czerwony
Funkcja timera
1 - 2000 ms
Wzajemne oddziaływanie
Chroniony, Do czterech urządzeń montowanych bezpośrednio jedno obok drugiego
Maks. Prąd wyjściowy
100 mA
Temperatura otoczenia
-20 ... 60 °C
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy szyny montażowej
Stopień ochrony
IP64
Przyłącze elektryczne
5-adrig, Kabel
Długość kabla
2 m
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE
Kształt
Konstrukcja blokowa
Materiał obudowy
ABS
Wyjście analogowe
0 - 10 V
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich napięć roboczych - przyłączy elektrycznych
Pozycja zabudowy
Dowolna
Zgodność z normą
EN 60947-5-2
Klasa odporności na korozję CRC
4 – Bardzo wysoka odporność na korozję
Konstrukcja
Konstrukcja blokowa
Waga produktu
58 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Nr kat.
OT-FESTO026170
Pliki do pobrania - Czujnik optyczny światłowodowy SOE4-FO-D-HF2-1NU-K (552802) serii SOE4 - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
