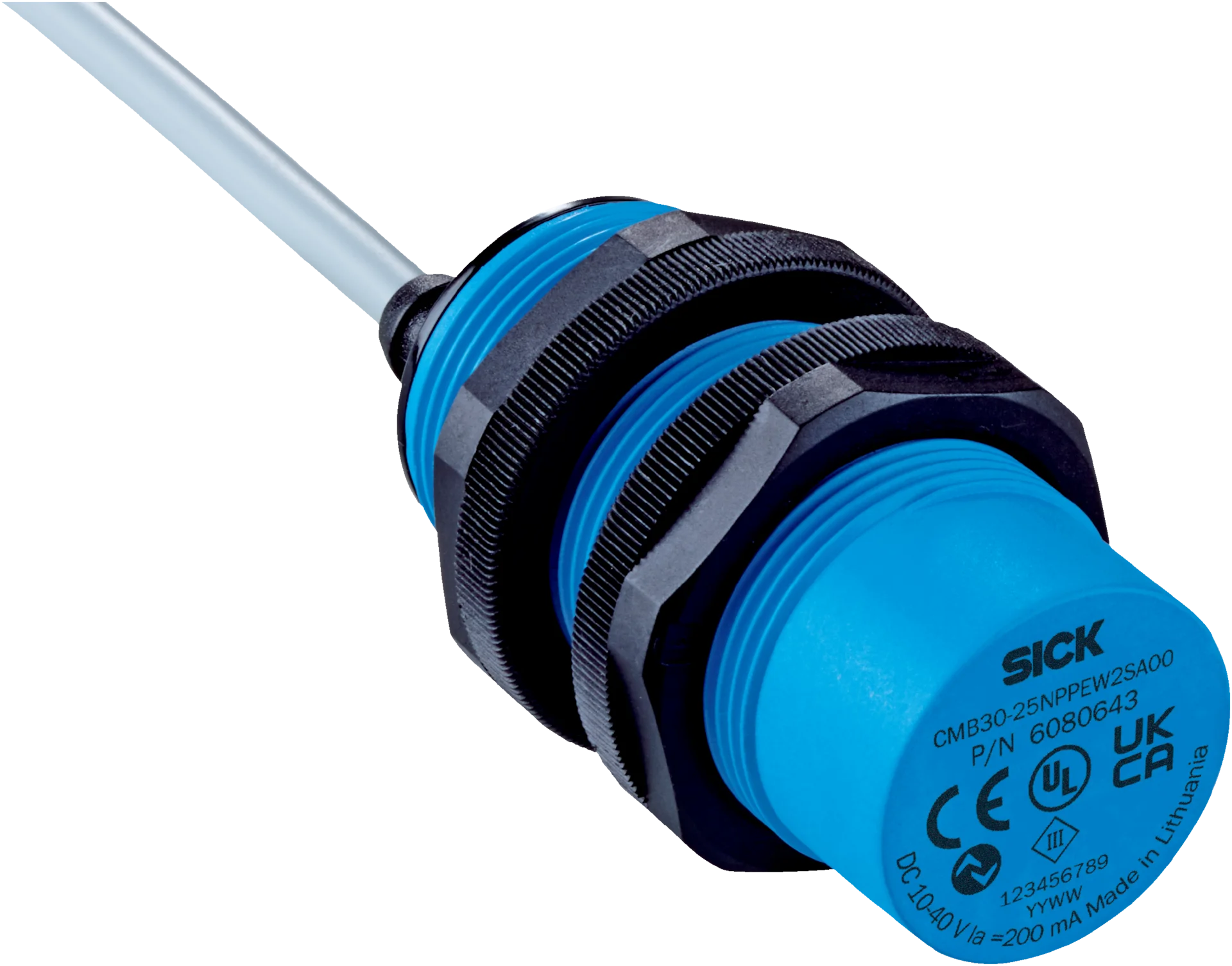

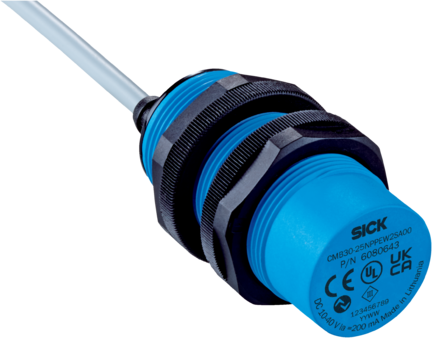

| Korpus | Metryczny |
| Rozmiar gwintu | M30 x 1,5 |
| Średnica | Ø 30 mm |
| Zasięg S n | 0 mm ... 25 mm |
| Zasięg gwarantowany S a | 19,13 mm 1) |
| Montaż w metalu | Nie w jednej płaszczyźnie |
| Częstotliwość przełączania | 50 Hz |
| Typ przyłącza | Przewód, 4-żyłowy, 2 m 2) |
| Wyjście przełączające | PNP |
| Funkcja wyjścia | Komplementarne |
| Właściwość trybu przełączania | Możliwość konfiguracji przewodowej |
| Wykonanie elektryczne | DC 4-przewodowe |
| Rodzaj ustawiania | Potencjometr, 11 obrotów, procedura uczenia wykonywana przy użyciu przewodu, IO-Link (Czułość, Czułość, Parametry czujnika oraz funkcje Smart Task) |
| Stopień ochrony | IP67 IP68 3) IP69K |
| Cechy szczególne | Wizualny wskaźnik ustawienia, Smart Task, IO-Link |
| Konfiguracja styku 2 | Wejście zewnętrzne, konfiguracja Teach-in, sygnał przełączający |
| Zakres dostawy | Nakrętka mocująca, tworzywo sztuczne PA12 (2 x) Wkrętak do ustawienia potencjometru (1 x) |
1) W przypadku montażu zabudowanego w materiałach przewodzących prąd elektryczny Sa = 0,8 x Sr przy temperaturach < 0°C i > 60°C.
2) Nie zginać przewodu w temperaturze poniżej 0 °C.
3) Głębokość wody 1 m / 60 min.
| Napięcie zasilające | 10 V DC ... 36 V DC |
| Tętnienia resztkowe | ≤ 10 % 1) |
| Spadek napięcia | ≤ 2 V DC 2) |
| Pobór prądu | ≤ 20 mA 3) |
| Czas opóźnienia przed zadziałaniem | ≤ 300 ms |
| Histereza | 3 % ... 20 % |
| Powtarzalność | ≤ 5 % 4) 5) |
| Dryft temperaturowy (S r ) | ± 10 % |
| EMC | EN 61000-4-2 Odporność na wyładowania elektrostatyczne: > 40 kV CD oraz AD EN 61000-4-3 Odporność na promieniowane pole elektromagnetyczne o częstotliwości radiowej: > 20 V/m EN 61000-4-4 Odporność na serie szybkich stanów przejściowych: +/- 4 kV / 5 kHz EN 61000-4-5 Odporność na udary: zasilanie elektryczne > 2 kV z 500 Ω; wyjście przełączające > 2 kV z 500 Ω EN 61000-4-6 Odporność na zaburzenia przewodzone, indukowane przez pola o częstotliwości radiowej: > 20 V rms EN 61000-4-8 Odporność na pole magnetyczne o częstotliwości sieci elektroenergetycznej: ciągła > 60 A/m, 75,9 µ tesla; krótkotrwała > 600 A/m, 759 µ tesla |
| Prąd stały I a | ≤ 200 mA |
| Materiał przewodu | PVC |
| Przekrój poprzeczny przewodu | 0,34 mm² |
| Średnica przewodu | Ø 5,2 mm |
| Zabezpieczenie przeciwzwarciowe | ✔ |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Redukcja impulsu przy załączeniu zasilania | ✔ |
| Odporność na udary i drgania | EN 60068-2-27 Odporność udarowa Ea: 30 g 11 ms; 3 udary w każdym kierunku 3-osiowego układu współrzędnych IEC 60068-2-31 Test upadku: 2 razy z wys. 1 m, 100 razy z wys. 0,5 m EN 60068-2-6 Odporność na drgania Fc: 10 Hz ... 150 Hz, 1 mm / 15 g |
| Temperatura otoczenia podczas pracy | –30 °C ... +85 °C 6) |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +85 °C |
| Materiał obudowy | Tworzywo sztuczne, PBT |
| Długość obudowy | 81 mm |
| Użyteczna długość gwintu | 45,5 mm |
| Maks. moment dokręcania | ≤ 7,5 Nm |
| Nr pliku UL | NRKH.E191603 |
1) Ub.
2) Przy I a maks.
3) Bez obciążenia.
4) Sr.
5) Napięcie zasilające U B i temperatura otoczenia Ta stałe.
6) +120°C przez krótki czas z przodu czujnika.
| MTTF D | 786 lat(a) |
| DC avg | 0% |
| T M (okres użytkowania) | 20 lat(a) |
| Interfejs komunikacyjny | IO-Link V1.1 |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) |
| Czas cyklu | > 5 ms |
| Długość danych procesowych | 4 Byte |
| Struktura danych procesowych | Bit 0 = sygnał przełączający Q L1 Bit 1 = sygnał przełączający Q L2 Bit 2 = kanał przełączania czujnika Qint1 Bit 3 = kanał przełączania czujnika Qint2 Bit 4 = alarm zabrudzenia dla kanału przełączania Qint1 Bit 5 = kanał zanieczyszczenia dla Qint2 Bit 6 = alarm temperatury Bit 7 = zwarcie Bit 16 ... 31 = wartość analogowa (wartość liczbowa, nieliniowa) |
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić |
| Metal | 1 |
| Woda | 1 |
| PVC | Ok. 0,4 |
| Olej | Ok. 0,25 |
| Szkło | 0,6 |
| Ceramika | 0,5 |
| Alkohol | 0,7 |
| Drewno | 0,2 ... 0,7 |
| Uwaga | Przynależna grafika – patrz „Informacja dotycząca montażu” |
| A | 30 mm |
| B | 60 mm |
| C | 30 mm |
| D | 75 mm |
| E | 14,5 mm W przypadku krytycznych aplikacji należy najpierw przetestować działanie czujnika |
| F | 75 mm |
| Oznaczenie Smart Task | Logika podstawowa | |||||
| Funkcja logiczna | Bezpośrednie I LUB Okno Histereza | |||||
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) | |||||
| Inwerter | Tak | |||||
|
| ECLASS 5.0 | 27270102 |
| ECLASS 5.1.4 | 27270102 |
| ECLASS 6.0 | 27270102 |
| ECLASS 6.2 | 27270102 |
| ECLASS 7.0 | 27270102 |
| ECLASS 8.0 | 27270102 |
| ECLASS 8.1 | 27270102 |
| ECLASS 9.0 | 27270102 |
| ECLASS 10.0 | 27270102 |
| ECLASS 11.0 | 27270102 |
| ECLASS 12.0 | 27274201 |
| ETIM 5.0 | EC002715 |
| ETIM 6.0 | EC002715 |
| ETIM 7.0 | EC002715 |
| ETIM 8.0 | EC002715 |
| UNSPSC 16.0901 | 39122230 |
