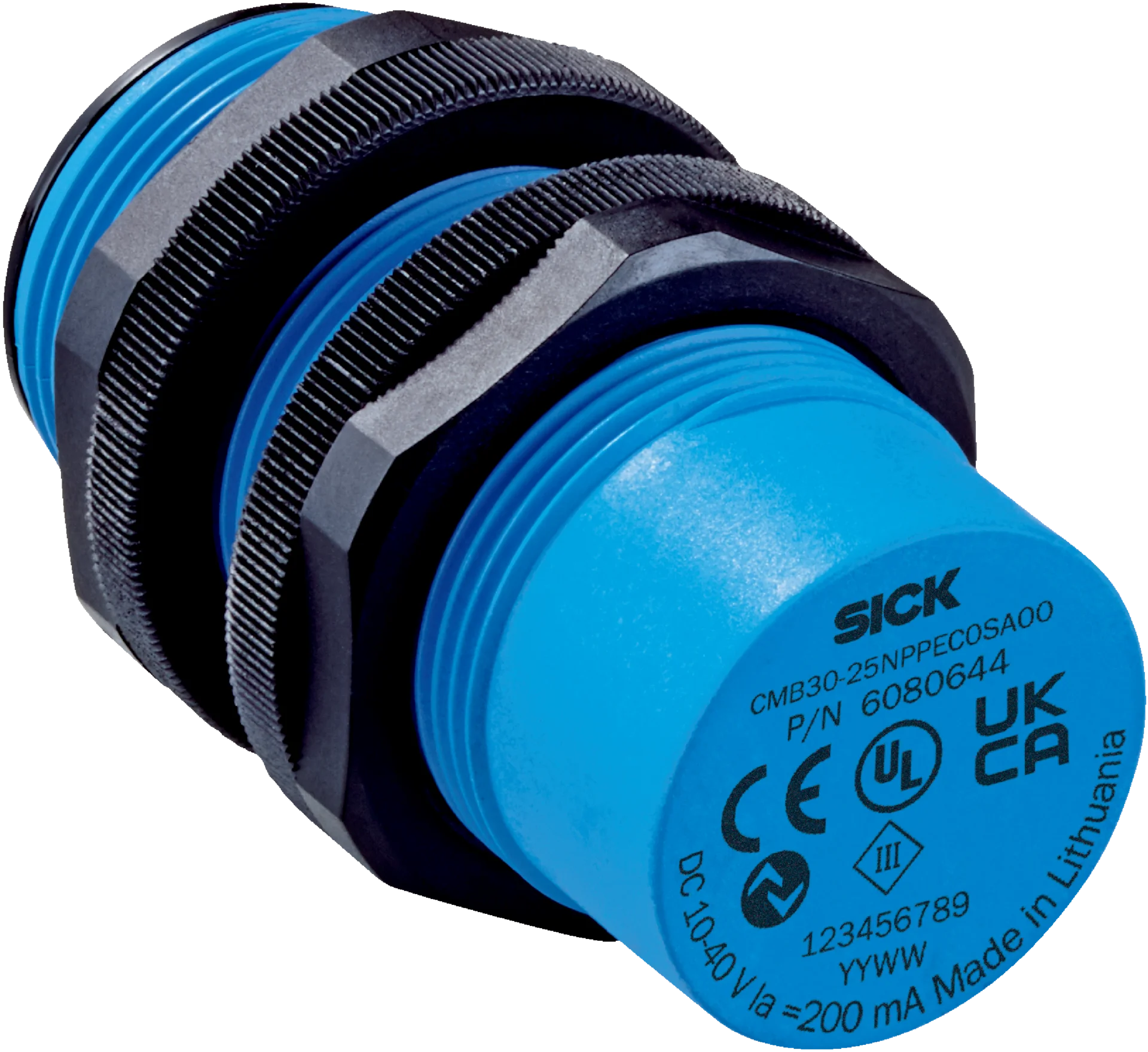

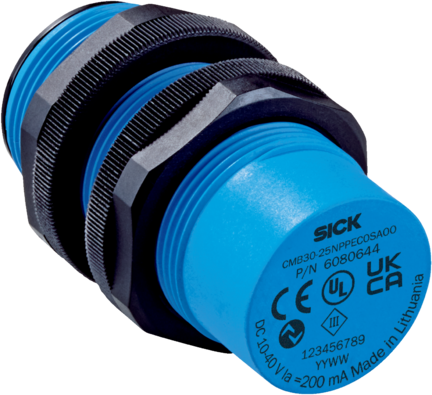

Czujnik pojemnościowy zbliżeniowe (6080644) serii CMB - SICK
SICK

Czujnik pojemnościowy zbliżeniowe (6080644) serii CMB - SICK

SKU: OC-SICK043542 MPN: 6080644
Producent: SICK
Cena netto/szt. 655,93 zł
806,79 zł brutto/szt.
Czujnik pojemnościowy zbliżeniowe (6080644) serii CMB - SICK
655,93 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik pojemnościowy zbliżeniowe (6080644) serii CMB - SICK

Cechy

Korpus Metryczny
Rozmiar gwintu M30 x 1,5
Średnica Ø 30 mm
Zasięg S n 0 mm ... 25 mm
Zasięg gwarantowany S a 19,13 mm 1)
Montaż w metalu Nie w jednej płaszczyźnie
Częstotliwość przełączania 50 Hz
Typ przyłącza Wtyk M12, 4-pinowy
Wyjście przełączające PNP
Funkcja wyjścia Komplementarne
Właściwość trybu przełączania Możliwość konfiguracji przewodowej
Wykonanie elektryczne DC 4-przewodowe
Rodzaj ustawiania Potencjometr, 11 obrotów, procedura uczenia wykonywana przy użyciu przewodu, IO-Link (Czułość, Czułość, Parametry czujnika oraz funkcje Smart Task)
Stopień ochrony

IP67

IP68 2)

IP69K

Cechy szczególne Wizualny wskaźnik ustawienia, Smart Task, IO-Link
Konfiguracja styku 2 Wejście zewnętrzne, konfiguracja Teach-in, sygnał przełączający
Zakres dostawy

Nakrętka mocująca, tworzywo sztuczne PA12 (2 x)

Wkrętak do ustawienia potencjometru (1 x)

1) W przypadku montażu zabudowanego w materiałach przewodzących prąd elektryczny Sa = 0,8 x Sr przy temperaturach < 0°C i > 60°C.

2) Głębokość wody 1 m / 60 min.

Mechanika/elektryka

Napięcie zasilające 10 V DC ... 36 V DC
Tętnienia resztkowe ≤ 10 % 1)
Spadek napięcia ≤ 2 V DC 2)
Pobór prądu ≤ 20 mA 3)
Czas opóźnienia przed zadziałaniem ≤ 300 ms
Histereza 3 % ... 20 %
Powtarzalność ≤ 5 % 4) 5)
Dryft temperaturowy (S r ) ± 10 %
EMC

EN 61000-4-2 Odporność na wyładowania elektrostatyczne: > 40 kV CD oraz AD

EN 61000-4-3 Odporność na promieniowane pole elektromagnetyczne o częstotliwości radiowej: > 20 V/m

EN 61000-4-4 Odporność na serie szybkich stanów przejściowych: +/- 4 kV / 5 kHz

EN 61000-4-5 Odporność na udary: zasilanie elektryczne > 2 kV z 500 Ω; wyjście przełączające > 2 kV z 500 Ω

EN 61000-4-6 Odporność na zaburzenia przewodzone, indukowane przez pola o częstotliwości radiowej: > 20 V rms

EN 61000-4-8 Odporność na pole magnetyczne o częstotliwości sieci elektroenergetycznej: ciągła > 60 A/m, 75,9 µ tesla; krótkotrwała > 600 A/m, 759 µ tesla

Prąd stały I a ≤ 200 mA
Zabezpieczenie przeciwzwarciowe ✔
Zabezpieczenie przed zamianą biegunów ✔
Redukcja impulsu przy załączeniu zasilania ✔
Odporność na udary i drgania

EN 60068-2-27 Odporność udarowa Ea: 30 g 11 ms; 3 udary w każdym kierunku 3-osiowego układu współrzędnych

IEC 60068-2-31 Test upadku: 2 razy z wys. 1 m, 100 razy z wys. 0,5 m

EN 60068-2-6 Odporność na drgania Fc: 10 Hz ... 150 Hz, 1 mm / 15 g

Temperatura otoczenia podczas pracy –30 °C ... +85 °C 6)
Temperatura otoczenia podczas przechowywania –40 °C ... +85 °C
Materiał obudowy Tworzywo sztuczne, PBT
Długość obudowy 74 mm
Użyteczna długość gwintu 45,5 mm
Maks. moment dokręcania ≤ 7,5 Nm
Nr pliku UL NRKH.E191603

1) Ub.

2) Przy I a maks.

3) Bez obciążenia.

4) Sr.

5) Napięcie zasilające U B i temperatura otoczenia Ta stałe.

6) +120°C przez krótki czas z przodu czujnika.

Charakterystyka bezpieczeństwa technicznego

MTTF D 786 lat(a)
DC avg 0%
T M (okres użytkowania) 20 lat(a)

Interfejs komunikacyjny

Interfejs komunikacyjny IO-Link V1.1
Interfejs komunikacyjny – szczegóły COM2 (38,4 kBaud)
Czas cyklu > 5 ms
Długość danych procesowych 4 Byte
Struktura danych procesowych

Bit 0 = sygnał przełączający Q L1

Bit 1 = sygnał przełączający Q L2

Bit 2 = kanał przełączania czujnika Qint1

Bit 3 = kanał przełączania czujnika Qint2

Bit 4 = alarm zabrudzenia dla kanału przełączania Qint1

Bit 5 = kanał zanieczyszczenia dla Qint2

Bit 6 = alarm temperatury

Bit 7 = zwarcie

Bit 16 ... 31 = wartość analogowa (wartość liczbowa, nieliniowa)

Współczynniki redukcji

Wskazówka Wartości mają charakter orientacyjny i mogą się różnić
Metal 1
Woda 1
PVC Ok. 0,4
Olej Ok. 0,25
Szkło 0,6
Ceramika 0,5
Alkohol 0,7
Drewno 0,2 ... 0,7

Informacja dotycząca montażu

Uwaga Przynależna grafika – patrz „Informacja dotycząca montażu”
A 30 mm
B 60 mm
C 30 mm
D 75 mm
E 14,5 mm
W przypadku krytycznych aplikacji należy najpierw przetestować działanie czujnika
F 75 mm

Smart Task

Oznaczenie Smart Task Logika podstawowa
Funkcja logiczna

Bezpośrednie

I

LUB

Okno

Histereza

Funkcja timera

Dezaktywowany

Opóźnienie przy włączaniu

Opóźnienie wyłączenia

Opóźnienie włączenia i wyłączenia

Impuls (One Shot)

Inwerter Tak
Sygnał przełączający
Sygnał przełączający Q L1 Wyjście przełączające
Sygnał przełączający Q L2 Wyjście przełączające

Klasyfikacje

ECLASS 5.0 27270102
ECLASS 5.1.4 27270102
ECLASS 6.0 27270102
ECLASS 6.2 27270102
ECLASS 7.0 27270102
ECLASS 8.0 27270102
ECLASS 8.1 27270102
ECLASS 9.0 27270102
ECLASS 10.0 27270102
ECLASS 11.0 27270102
ECLASS 12.0 27274201
ETIM 5.0 EC002715
ETIM 6.0 EC002715
ETIM 7.0 EC002715
ETIM 8.0 EC002715
UNSPSC 16.0901 39122230

Parametry techniczne - Czujnik pojemnościowy zbliżeniowe (6080644) serii CMB - SICK

Nr kat.
OC-SICK043542

Pliki do pobrania - Czujnik pojemnościowy zbliżeniowe (6080644) serii CMB - SICK

  • dataSheet_CMB30-25NPPEC0SA00_6080644_pl.pdf Pobierz

Adres producenta/dystrybutora

SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
