Cena netto/szt.
4 248,90 zł
5 226,15 zł
brutto/szt.
.png)

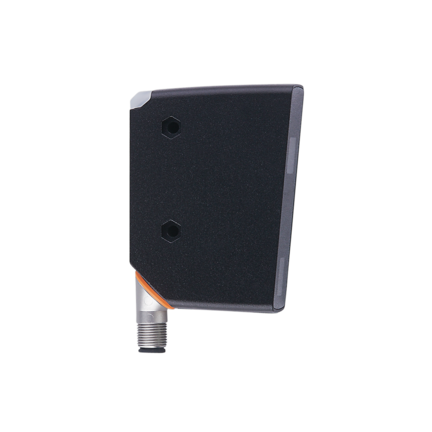

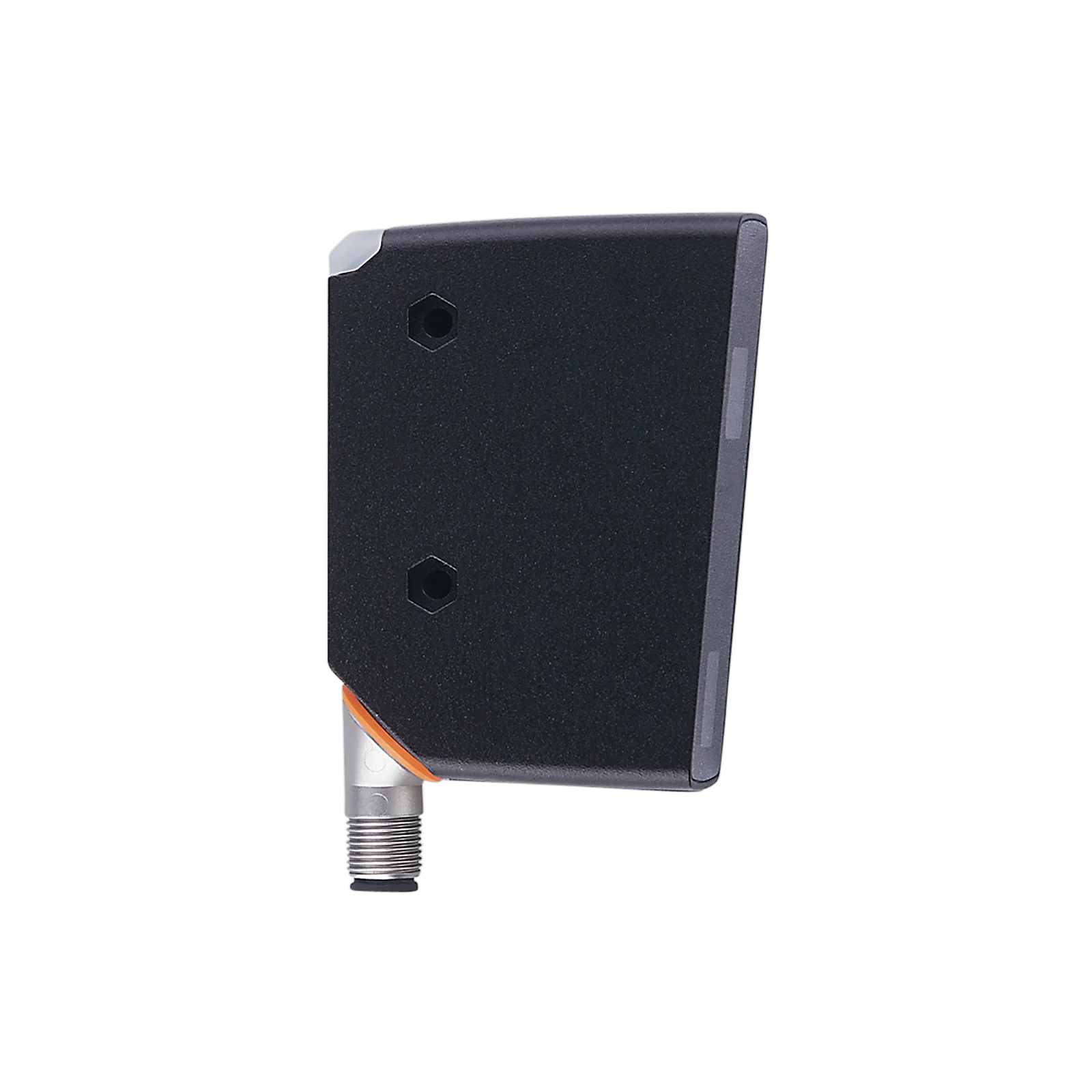

Opis produktu - Czujnik profilu OPDLFPKG (OPD101) - IFM
- Kontrola jakości w linii zapewniająca prawidłowy montaż części
- Szybkie ustawianie bez stosowania oprogramowania
- Uniwersalne zastosowanie ze względu na niezależność od koloru i odporności na zewnętrzne oświetlenie
- Wspierana programowo analiza błędów z wizualizacją profilu i wartości pomiarowych
- Możliwość wyboru spośród 10 profili daje wzrost elastyczności
- Wygodna komunikacja i parametryzacja przez IO-Link
Cechy produktu
| Rodzaj światła | światło czerwone |
| Klasa ochrony laserowej | 1 |
| Obudowa | prostopadłościan |
Dane elektryczne
| Napięcie zasilania[V] | 10...30 DC; (supply class 2 zgodnie z cULus) |
| Pobór prądu[mA] | < 200; (10 V) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 2 |
| Rodzaj światła | światło czerwone |
| Długość fali[nm] | 650 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 1; Liczba wyjść binarnych: 2 |
Wejścia
| Wyzwalanie | zewnętrzne |
| Liczba wejść binarnych | 1 |
Wyjścia
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | 2 x normalnie otwarte / normalnie zamknięte; (parametryzowalna) |
| Maks. prąd obciążenia na wyjście[mA] | 100 |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Odległość pomiarowa (kierunek Z)[mm] | 150...300 |
| Szerokość obszaru pomiarowego (kierunek X) dla min. odległości pomiarowej[mm] | 45; (Odległość = 150mm) |
| Szerokość obszaru pomiarowego (kierunek X) dla maks. odległości pomiarowej[mm] | 90; (Odległość = 300mm) |
| Częstotliwość próbkowania[Hz] | 5 |
Dokładność / odchylenie
| Rozdzielczość pomiaru |
| |||
| Dokładność |
|
Software / programowanie
| Ilość profili możliwa do zpamiętania | 10 |
| Ilość obszarów zainteresowania | 2 |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||
| Typ transmisji | COM3 (230,4 kBaud) | ||||||||
| IO-Link Revision | 1.1 | ||||||||
| Norma SDCI | IEC 61131-9 | ||||||||
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||||||
| SIO tryb | tak | ||||||||
| Wymagany typ portu mastera | A | ||||||||
| Min.czas cyklu procesu[ms] | 2,3 | ||||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||||
| Funkcje IO-Link (acykliczne) | licznik godzin pracy; liczba wyzwoleń; Ustawienie ROI | ||||||||
| Obsługiwane DeviceID |
| ||||||||
| Uwaga |
|
Warunki pracy
| Temperatura otoczenia[°C] | -10...55 |
| Temperatura składowania[°C] | -40...60 |
| Ochrona | IP 65 |
| Maks. odporność na oświetlenie zewnętrzne[klx] | 20 |
Testy / dopuszczenia
| EMC |
| ||||||||
| Klasa ochrony laserowej | 1 | ||||||||
| Uwagi dotyczące ochrony lasera |
| ||||||||
| MTTF[lata] | 155 | ||||||||
| Dopuszczenie UL |
|
Dane mechaniczne
| Waga[g] | 534,5 |
| Obudowa | prostopadłościan |
| Wymiary[mm] | 88 x 28,5 x 65 |
| Materiał | obudowa: cynk odlewany ciśnieniowo; PPSU; ABS; PMMA; PBT / PC; EPDM; szybka przednia: PMMA |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |

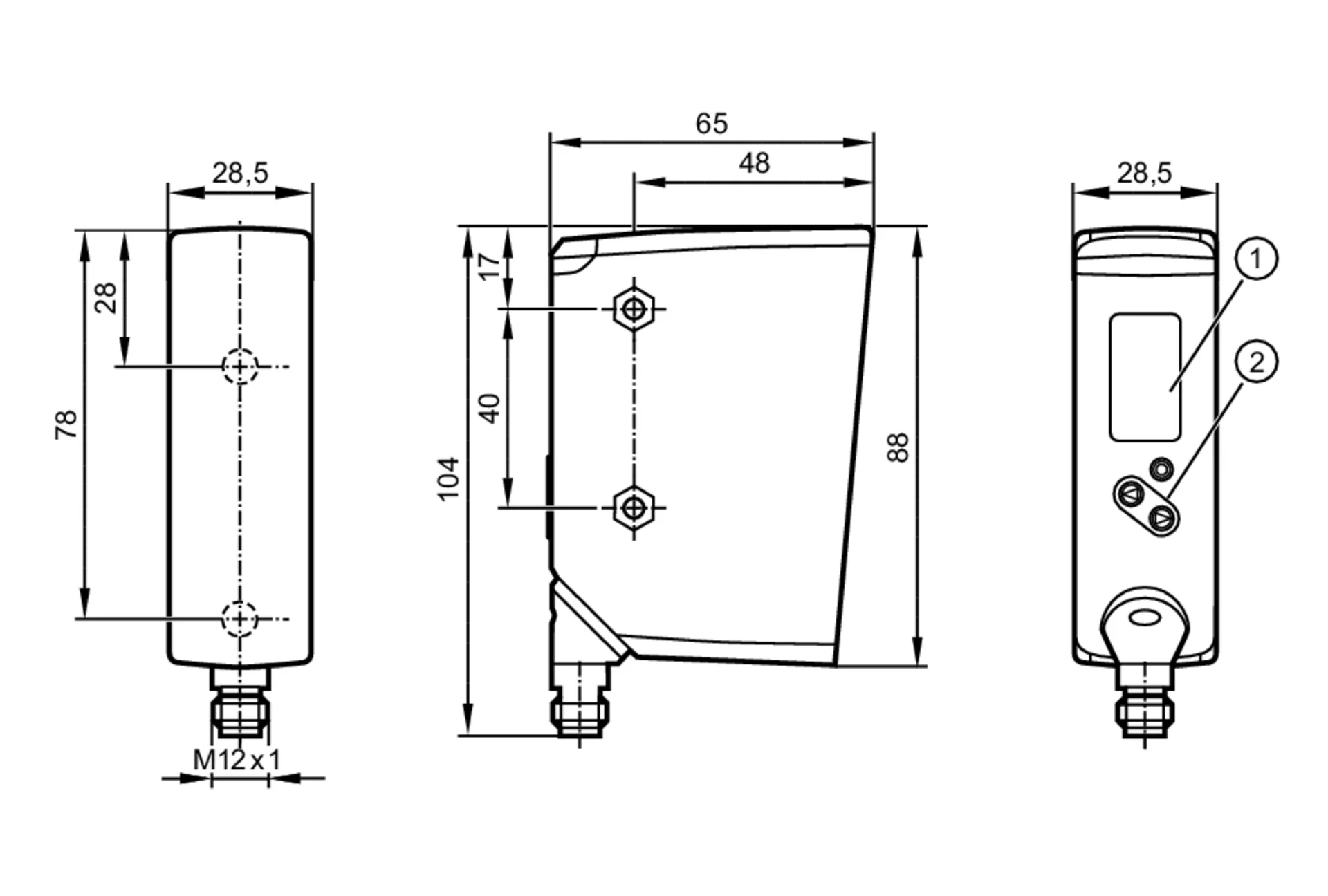

Diagramy i grafiki
| Diagramy i grafiki | |||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Inne dane
promień świetlny
| odległość pomiarowa (kierunek Z) | promień świetlny |
| 150 mm | 50 x 1 mm |
| 300 mm | 100 x 1 mm |
| Wartości podane dla | |
| Obce światło na obiekcie | < 20 klx |
| stałe warunki otoczenia | 23 °C / 960 hPa |
| minimalny czas włączania w minutach | 10 |
Parametry techniczne - Czujnik profilu OPDLFPKG (OPD101) - IFM
Nr kat.
OC-IFM013610
