Czujnik przerwy powietrznej SDR14DGXFRKG/US-100 (SDP110) - IFM

SKU: OC-IFM016489 MPN: SDP110
Producent: IFM
Cena netto/szt. 3 695,85 zł
4 545,90 zł brutto/szt.
Czujnik przerwy powietrznej SDR14DGXFRKG/US-100 (SDP110) - IFM
3 695,85 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik przerwy powietrznej SDR14DGXFRKG/US-100 (SDP110) - IFM

  • Szczelina powietrzna - wartość bezwzględna
  • Precyzyjne odczyty przez cały czas dzięki zasadzie pomiaru z kompensacją ciśnienia
  • Dopuszczalna przerwa zerowa i wykrywanie zatoru
  • Samooczyszczający się kanał pomiarowy jest w stanie wytrzymać nadciśnienie w trakcie przedmuchiwania powietrzem
  • Łatwe wprowadzanie - uczenie progów, po prostu jednym kliknięciem
  • Wygodna obsługa przyciskami lub parametryzacja przez IO-Link

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Przyłącze procesowepołączenie gwintowane G 1/4 Gwint wewnętrzny DN8
Bezwzględne
Zakres pomiarowy[µm]0...400; (zaleznie od zastosowanej dyszy)

Aplikacja

Aplikacjado aplikacji przemysłowych
Mediasprężone powietrze
Temperatura medium[°C]-10...60
Minimalne ciśnienie niszczące
64 bar6,4 MPa
Wytrzymałość na ciśnienie
16 bar1,6 MPa

Dane elektryczne

Napięcie zasilania[V]18...30 DC; (zgodnie z SELV/PELV)
Pobór prądu[mA]< 80
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]1

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Wejścia

Wejściawejście TEACH

Wyjścia

Sygnał wyjściowysygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne)
Wykonanie elektrycznePNP/NPN
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2,5
Prąd obciążenia wyjścia przełączającego DC[mA]150; (na wyjście)
Liczba wyjść analogowych1
Analogowe wyjście prądowe[mA]4...20; (skalowany)
Maks. obciążenie[Ω]500
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Bezwzględne
Zakres pomiarowy[µm]0...400; (zaleznie od zastosowanej dyszy)
Zakres ustawień[µm]0...500; (zaleznie od zastosowanej dyszy)
Rozdzielczość[µm]1
Punkt przełączania SP[µm]2...500
Punkt resetu rP[µm]0...498
Punkt początkowy wyjścia analogowego ASP[µm]0...400
Punkt końcowy wyjścia analogowego AEP[µm]100...500
W krokach co[µm]1
Względne (bez jednostki pomiaru)
Zakres pomiarowy0...800
Zakres ustawień0...1000
Rozdzielczość1
Punkt przełączania SP4...1000
Punkt resetu rP0...996
Punkt początkowy wyjścia analogowego ASP0...800
Punkt końcowy wyjścia analogowego AEP200...1000
W krokach co1
Monitoring ciśnienia
Zakres pomiarowy[bar]-1...16
Zakres wyświetlacza[bar]-1...20
Rozdzielczość[bar]0,05
Punkt przełączania SP[bar]-0,92...16
Punkt resetu rP[bar]-1...15,92
Wyjście analogowe / dolna wartość[bar]-1...12,8
Wyjście analogowe / górna wartość[bar]2,2...16
W krokach co[bar]0,01
Monitorowanie przepływu
Zakres pomiarowy
0,8...100 l/min0,3...33,2 m/s0,05...6 m³/h
Zakres wyświetlacza
0...120 l/min0...39,8 m/s0...7,2 m³/h
Rozdzielczość
0,2 l/min0,1 m/s0,01 m³/h
Punkt przełączania SP
1,4...100 l/min0,5...33,2 m/s0,08...6 m³/h
Punkt resetu rP
0,9...99,5 l/min0,3...33 m/s0,05...5,97 m³/h
Punkt początkowy wyjścia analogowego ASP
0...80 l/min0...26,6 m/s0...4,8 m³/h
Punkt końcowy wyjścia analogowego AEP
20...100 l/min6,6...33,2 m/s1,2...6 m³/h
Odcięcie przy niskim przepływie LFC
0,6...1 l/min0,2...0,3 m/s0,04...0,06 m³/h
Krok
0,1 l/min0,1 m/s0,01 m³/h

Dokładność / odchylenie

Dokładność (w zakresie pomiarowym)± (5% MW + 5 µm); (Ciśnienie 1...3 bar)
Powtarzalność± (3% MW + 2 µm); (Ciśnienie 1...6 bar)
Monitoring ciśnienia
Powtarzalność[% wartości końcowej]± 0,2
Odchyłka od charakterystyki[% wartości końcowej]< ± 0,5; (BFSL = najlepiej dopasowana linia prosta (Best Fit Straight Line))
Największy TEMPCO okresu[% MEW / 10 K]± 0,3
Największy TEMPCO punktu zerowego[% MEW / 10 K]± 0,1
Monitorowanie przepływu
Współczynnik temperaturowy[1/K]± 0,07 % MW
Dokładność (w zakresie pomiarowym)klasa 141: ± (2 % MW + 1 % MEW); klasa 344: ± (6 % MW + 1,2 % MEW) ; jakość powietrza zgodnie z ISO 8573-1: 2010; przy temperaturze medium 23 °C
Powtarzalność± (0,8 % MW + 0,4 % MEW)

Czasy reakcji

Monitoring ciśnienia
Czas reakcji[s]0,05
Monitorowanie przepływu
Czas reakcji[s]0,1; (dAP = 0)
Tłumienie wartości procesowej dAP[s]0...5

Software / programowanie

Możliwości parametryzacjihistereza / okno; normalnie otwarte / zamknięte; wyjście prądowe; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana; funkcja uczenia

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9
SIO trybtak
Wymagany typ portu masteraA
Ilość danych analogowych7
Ilość danych binarnych2
Min.czas cyklu procesu[ms]7,2
Obsługiwane DeviceID
Typ działaniaDeviceID
default1333
Uwaga
Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania”

Warunki pracy

Temperatura otoczenia[°C]0...60
Temperatura składowania[°C]-20...85
Maks. wilgotność względna powietrza[%]90
OchronaIP 65; IP 67

Testy / dopuszczenia

EMC
DIN EN 60947-5-9
Odporność na wibracje
DIN EN 68000-2-65 g (10...2000 Hz)
MTTF[lata]167
Dopuszczenie UL
Dopuszczenie UL numerI012
Numer ULE174189
Dyrektywa PED Urządzenia Ciśnieniowedobra praktyka inżynierska; może być stosowany w gazach stabilnych lub cieczach grupy 2

Dane mechaniczne

Waga[g]548,2
Obudowaprostopadłościan

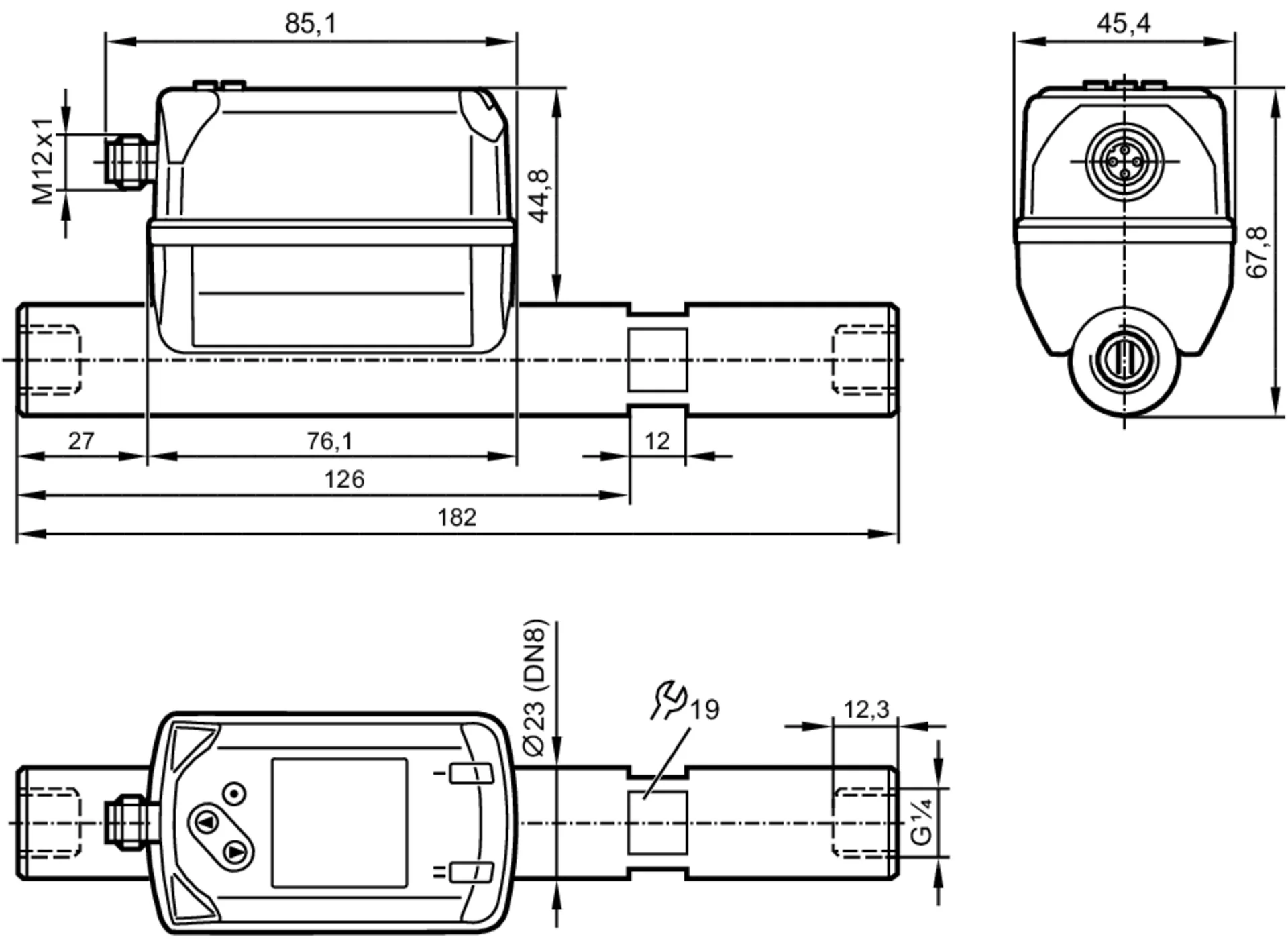

Wymiary[mm]182 x 45,4 x 67,8
MateriałPBT+PC-GF30; PPS GF40; stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4305 / 303); stal (1.5523) ocynkowana; mosiądz (2.0401); FKM
Materiały części w kontakcie z mediumEN AW-6082 (aluminium); stal nierdzewna (1.4305 / 303); FKM; ceramika szkło matowe; PPS GF40; Al2O3 (ceramika); akrylanowy; SINT-A51; stal nierdzewna (1.4301 / 304); CW510L (mosiądz)
Przyłącze procesowepołączenie gwintowane G 1/4 Gwint wewnętrzny DN8

Wyświetlacze / elementy robocze

Wyświetlacz
Kolorowy wyświetlacz 1,44", 128 x 128 pikseli
2 x LED, kolor żółty

Uwagi

Uwagi
MW = Wielkość mierzona
MEW = Końcowa wartość zakresu pomiarowego
Pomiar, wskazanie i nastawę parametrów odniesiono do std. wartości przepływu zgodnie z DIN ISO 2533.
Informacje na temat instalacji i funkcjonowaniu zawarto w instrukcjach obsługi.
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A
