Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść analogowych: 2 | ||||
| Zakres pomiarowy |
| ||||
| Przyłącze procesowe | połączenie gwintowane Rc 1 1/2 Gwint wewnętrzny DN40 |
Aplikacja
| Konstrukcja | styki pozłacane | |||
| Aplikacja | wykrywanie braku medium; do aplikacji przemysłowych | |||
| Media | Ciecze przewodzące; woda; roztwory wodne | |||
| Uwaga na temat mediów |
| |||
| Temperatura medium |
| |||
| Wytrzymałość na ciśnienie |
| |||
| MAWP (dla aplikacji zgodnych z CRN) |
|
Dane elektryczne
| Napięcie zasilania[V] | 18...32 DC; (zgodnie z SELV/PELV) |
| Pobór prądu[mA] | < 150 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 5 |
| Zasada pomiaru | elektromagnetyczny |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść analogowych: 2 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał analogowy |
| Liczba wyjść analogowych | 2 |
| Analogowe wyjście prądowe[mA] | 4...20; (≤ 22 mA; skalowany) |
| Maks. obciążenie[Ω] | 500 |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||||
| Zakres wyświetlacza |
| ||||
| Rozdzielczość |
| ||||
| Punkt początkowy wyjścia analogowego ASP |
| ||||
| Punkt końcowy wyjścia analogowego AEP |
| ||||
| Odcięcie przy niskim przepływie LFC |
| ||||
| Krok |
| ||||
| Dynamika pomiaru | 1:60 |
| Monitoring temperatury | |||
|---|---|---|---|
| Zakres pomiarowy |
| ||
| Zakres wyświetlacza |
| ||
| Rozdzielczość |
| ||
| Wyjście analogowe / dolna wartość |
| ||
| Wyjście analogowe / górna wartość |
| ||
| W krokach co |
|
Dokładność / odchylenie
| Monitorowanie przepływu | |
|---|---|
| Dokładność (w zakresie pomiarowym) | ± (0,8 % MW + 0,5 % MEW) |
| Powtarzalność | ± 0,2% MEW |
| Monitoring temperatury | |
|---|---|
| Dryft temperatury | ± 0,0333 °C / K; ± 0,0599 °F / K |
| Dokładność[K] | ± 1 (25 °C; Q > 15 l/min) / ± 1 (77 °F; Q > 4 gpm) |
Czasy reakcji
| Monitorowanie przepływu | |
|---|---|
| Czas reakcji[s] | 0,35; (dAP = 0) |
| Tłumienie wartości procesowej dAP[s] | 0...5 |
| Monitoring temperatury | |
|---|---|
| Odpowiedź dynamiczna T05 / T09[s] | T09 = 3 (Q > 15 l/min) / T09 = 3 (Q > 4 gpm) |
Software / programowanie
| Możliwości parametryzacji | wyświetlacz można dezaktywować; Jednostka wyświetlana; wykrywanie braku medium |
Warunki pracy
| Temperatura otoczenia |
| ||
| Temperatura składowania |
| ||
| Ochrona | IP 65; IP 67 |
Testy / dopuszczenia
| EMC |
| ||||||||||||||||
| Zatwierdzenie CPA |
| ||||||||||||||||
| Odporność na wstrząsy |
| ||||||||||||||||
| Odporność na wibracje |
| ||||||||||||||||
| MTTF[lata] | 85 | ||||||||||||||||
| Dopuszczenie UL |
| ||||||||||||||||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 2741,5 |
| Obudowa | prostopadłościan |

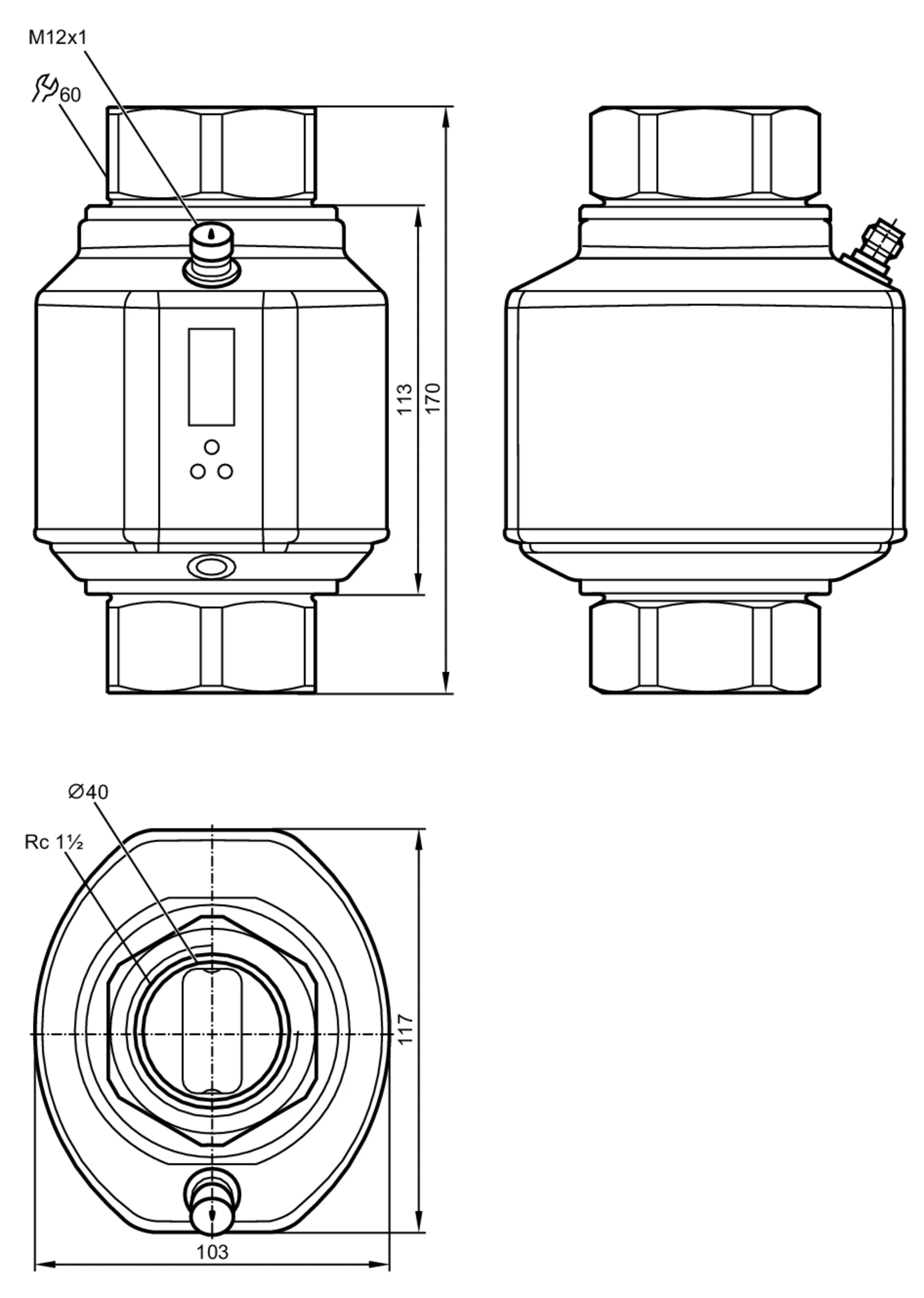

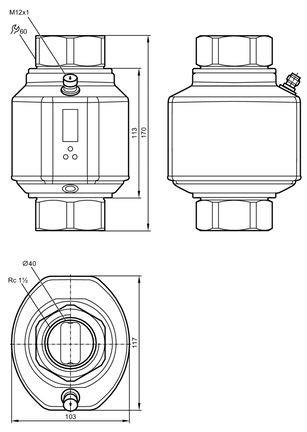

| Wymiary[mm] | 170 x 103 x 117 |
| Materiał | stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4571/316Ti ); PEI; FKM; PBT-GF20; TPE-U |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4571/316Ti ); PEEK; FKM |
| Przyłącze procesowe | połączenie gwintowane Rc 1 1/2 Gwint wewnętrzny DN40 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||||||
| Jednostka wyświetlana | l/min; m³/h; gpm; gph; °C; °F |
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Uwagi |
| ||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Diagramy i grafiki
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| Spadek ciśnienia |
|
