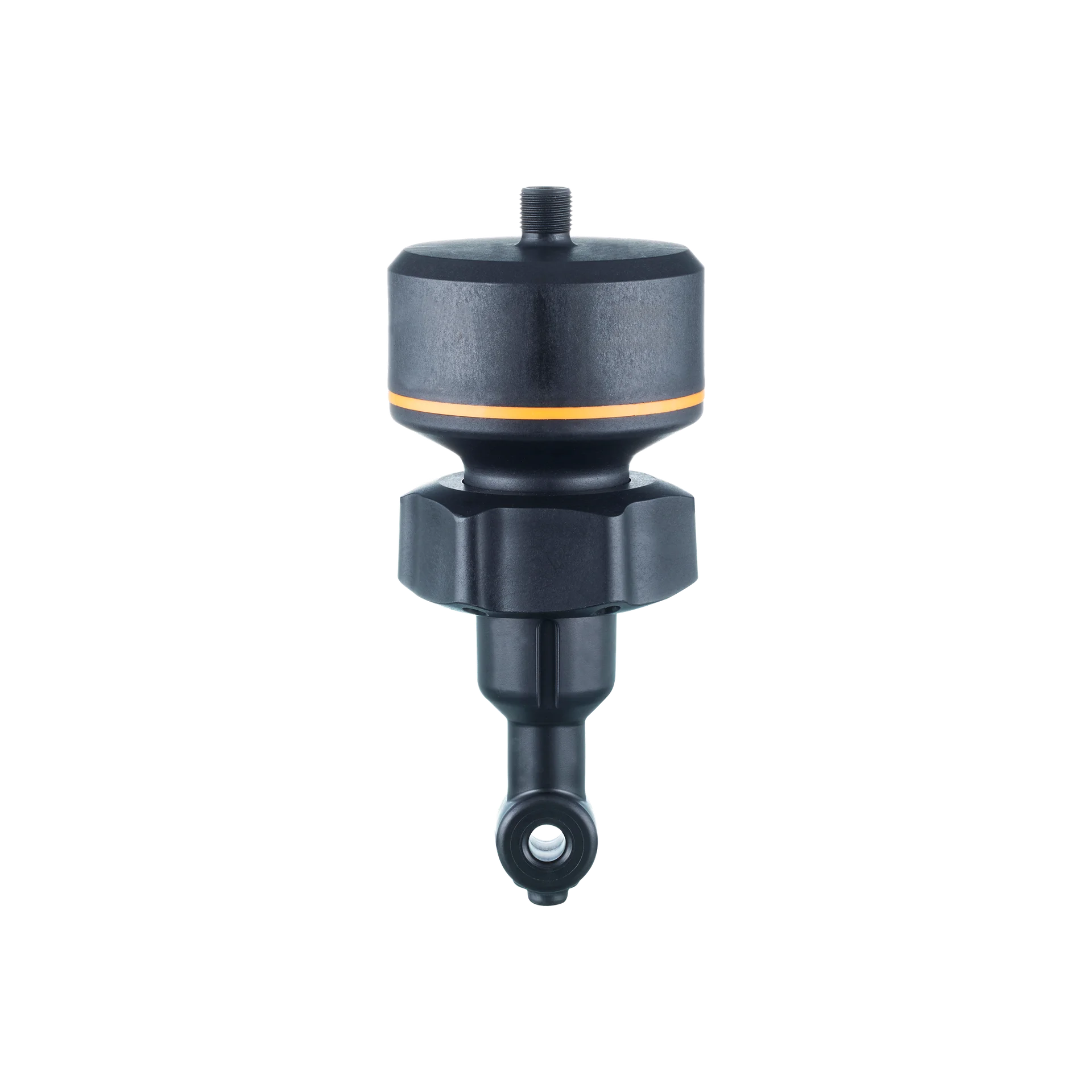

Czujnik przewodności indukcyjny (LDL400) - IFM

SKU: OC-IFM011336 MPN: LDL400
Producent: IFM
Cena netto/szt. 3 006,90 zł
3 698,49 zł brutto/szt.
Czujnik przewodności indukcyjny (LDL400) - IFM
3 006,90 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik przewodności indukcyjny (LDL400) - IFM

  • Odporny na sól i inne agresywne media
  • Mierzy przewodność wykorzystując wypróbowaną i przestestowaną indukcyjną metodę pomiarową
  • Zwarta konstrukcja umożliwiająca montaż w ograniczonej przestrzeni
  • Wygodna komunikacja i parametryzacja przez IO-Link

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść analogowych: 1
Przyłącze procesowepołączenie gwintowane G 1 1/2 Gwint wewnętrzny

Aplikacja

Konstrukcjastyki pozłacane
MediaCiecze przewodzące
Uwaga na temat mediów
woda
Nie stosować doPatrz instrukcja obsługi, rozdział "Funkcje i własności".
Temperatura medium[°C]-5...60
Wytrzymałość na ciśnienie
10 bar1 MPa
Uwaga dot. przeciążalności
przy temperaturze medium 20°C
Odporność na podciśnienie
-1000 mbar-0,1 MPa

Dane elektryczne

Napięcie zasilania[V]18...30 DC
Pobór prądu[mA]< 100
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]2
Zasada pomiaruindukcyjna

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść analogowych: 1

Wyjścia

Łączna liczba wyjść1
Sygnał wyjściowysygnał analogowy; IO-Link
Funkcja wyjściawybierany przewodność / temperatura / stężenie NaCl
Liczba wyjść analogowych1
Analogowe wyjście prądowe[mA]4...20; (skalowany)
Maks. obciążenie[Ω]500

Zakres pomiaru / nastaw

Pomiar przewodności
Zakres pomiarowy[µS/cm]100...2000000
Rozdzielczość[µS/cm]
0...10.0001
10.000...100.00010
100.000...2.000.000100
Pomiar stężenia NaCl
Zakres pomiarowy[%]0...25; (Temperatura medium: 20...50 °C)
Pomiar temperatury
Zakres pomiarowy[°C]-25...100

Dokładność / odchylenie

Pomiar przewodności
Dokładność (w zakresie pomiarowym)2 % MW ± 25 µS/cm
Dryft[%/K]0,1 %/K MW
Powtarzalność1 % MW ± 25 µS/cm
Stabilność długotrwała0,5 % MW ± 25 µS/cm
Pomiar stężenia NaCl
Dokładność[%]
(0...4 %) czysta woda0,1
(4...14 %) czysta woda0,4
(14...25 %) czysta woda1
(0...12 %) woda o przewodności 1000 µS/cm0,4
Rozdzielczość[%]0,1
Pomiar temperatury
Dokładność[K]
20...50 °C (Temperatura medium )< ± 0,5 K
-25...100 °C (Temperatura medium )< ± 1,5 K
Powtarzalność[K]0,2
Rozdzielczość[K]0,1

Czasy reakcji

Pomiar przewodności
Czas reakcji[s]< 2; (T09; Tłumienie = 0); dla wartości przewodności <1000 µS/cm < 5s; ( T09; Tłumienie = 0)
Pomiar temperatury
Czas reakcji[s]< 120; (T09)

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9
Profil
Smart Sensor - SSP 4.3.2Measuring and Switching Sensor, floating point, 2 channel
Common - I&DIdentification and Diagnosis
ExtensionQuantity detection, switches when value exceeds the setpoint
FunctionProductURI
SIO trybnie
Wymagany typ portu masteraA
Ilość danych analogowych1
Min.czas cyklu procesu[ms]6,4
Dane procesowe IO-Link (cykliczne)
Funkcjadługość bajtu
przewodność32
temperatura32
status4
informacje o przełączaniu binarnym4
Funkcje IO-Link (acykliczne)stężenie NaCl; pamięć; licznik godzin pracy; temperatura wewnętrzna; funkcja symulacji
Obsługiwane DeviceID
Typ działaniaDeviceID
default1593

Warunki pracy

Temperatura otoczenia[°C]-25...50
Temperatura składowania[°C]-25...75
OchronaIP 68; IP 69K; (7 dni / 3 m wody / 0,3 bar: IP 68)

Testy / dopuszczenia

EMC
DIN EN 61326-1groupa 1: klasa B
Odporność na wstrząsy
DIN EN 60068-2-2750 g (11 ms)
Odporność na wibracje
DIN EN 60068-2-620 g (10...2000 Hz)
MTTF[lata]127
Dopuszczenie UL
Numer ULE364788

Dane mechaniczne

Waga[g]404,4
Materiałobudowa: PP wzmocnienie włóknem; nakrętka: PP wzmocnienie włóknem
Materiały części w kontakcie z mediumobudowa: PP wzmocnienie włóknem; nakrętka: PP wzmocnienie włóknem; O-ring: EPDM
Przyłącze procesowepołączenie gwintowane G 1 1/2 Gwint wewnętrzny
Charakterystyka powierzchniowa Ra/Rz części mających kontakt z mediumRa: < 0,8

Uwagi

Uwagi
MW = Wielkość mierzona
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12 (EN 61067-2-101); kodowanie: A; Styki: pozłacane

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
Charakterystyka redukcji
diagram Charakterystyka redukcji
ATemperatura medium
BWytrzymałość na ciśnienie

Parametry techniczne - Czujnik przewodności indukcyjny (LDL400) - IFM

Nr kat.
OC-IFM011336
