Cena netto/szt.
2 830,95 zł
3 482,07 zł
brutto/szt.
.png)

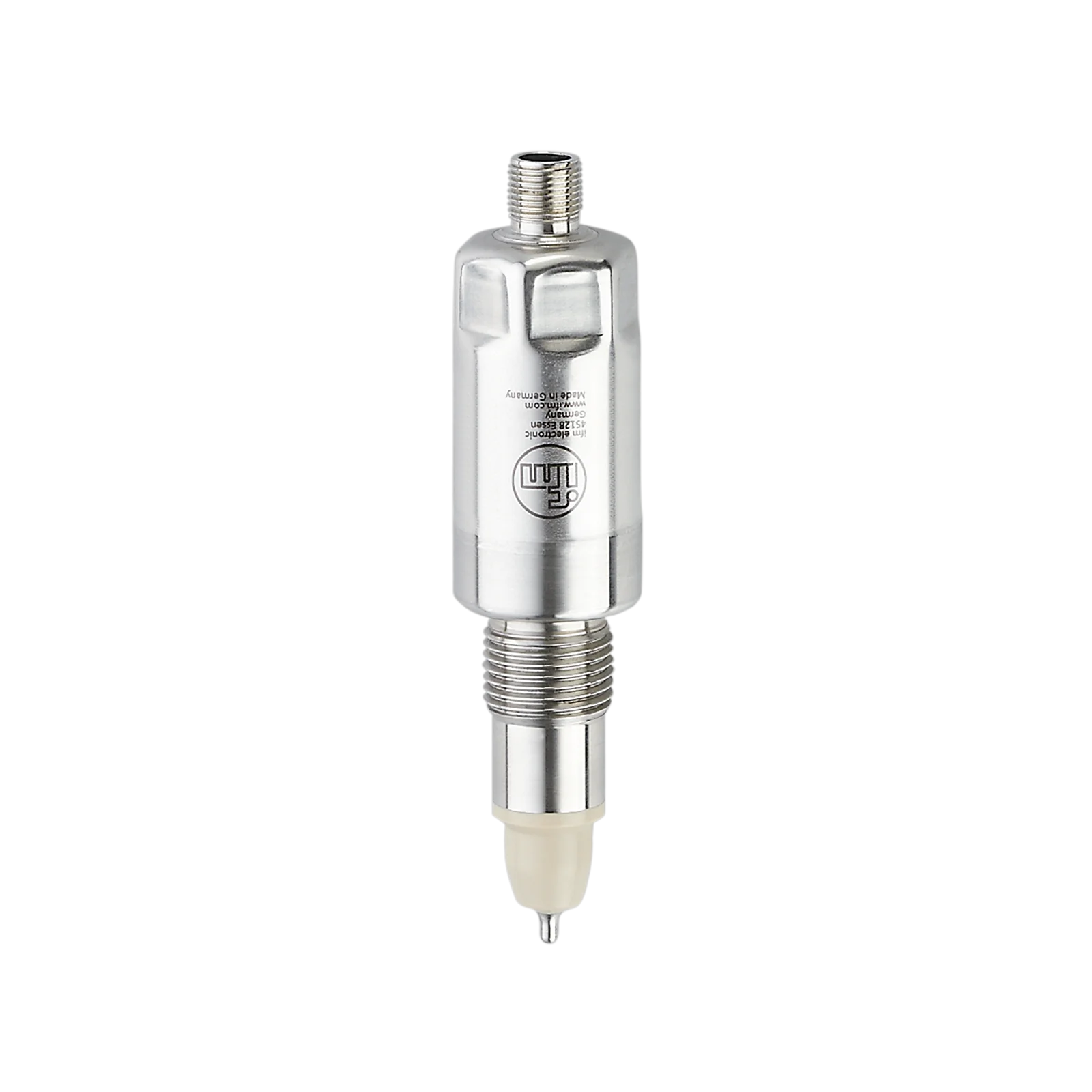

Opis produktu - Czujnik przewodności kondukcyjny (LDL100) - IFM
- Zmniejszenie niedokładności związane z procesem czyszczenia opartym na czasie procesu
- Poprawa wydajności procesu dzięki elastycznym punktom pomiarowym
- Kompaktowa, wysokiej jakości konstrukcja czujnika zapobiega awariom i nieplanowanym przestojom
- Uproszczenie procesu instalacji i uruchomienia
- Bezstratna transmisja sygnału wartości pomiarowych
technika cyfrowa łączy się z analogową: integracja nowoczesnych czujników IO-Link w sposób analogowy - EIO104 pozwala na stworzenie dwóch sygnałów analogowych z inteligentnych czujników IO-Link wykrywających kilka wartości procesowych.
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 |
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny stożek uszczelniający |
Aplikacja
| Konstrukcja | styki pozłacane | |||
| Media | Ciecze przewodzące | |||
| Uwaga na temat mediów |
| |||
| Nie stosować do | Patrz instrukcja obsługi, rozdział "Funkcje i własności". | |||
| Temperatura medium[°C] | -25...100; (< 1 h: 150) | |||
| Wytrzymałość na ciśnienie |
| |||
| Odporność na podciśnienie[mbar] | -1000 |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Pobór prądu[mA] | < 60 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 2 |
| Zasada pomiaru | konduktiv |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 1 |
| Sygnał wyjściowy | sygnał analogowy; IO-Link |
| Funkcja wyjścia | wyjście analogowe; skalowany; wybierany przewodność / temperatura |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20 |
| Maks. obciążenie[Ω] | 500 |
Zakres pomiaru / nastaw
| Pomiar przewodności | |
|---|---|
| Zakres pomiarowy[µS/cm] | 100...15000 |
| Rozdzielczość[µS/cm] | 1 |
| Pomiar temperatury | |
|---|---|
| Zakres pomiarowy[°C] | -25...150 |
Dokładność / odchylenie
| Pomiar przewodności | |
|---|---|
| Dokładność (w zakresie pomiarowym) | 10 % MW ± 25 µS/cm |
| Dryft[%/K] | 0,2 %/K MW ± 25 µS/cm |
| Powtarzalność | 5 % MW ± 25 µS/cm |
| Stabilność długotrwała | 1 % MW ± 25 µS/cm |
| Pomiar temperatury | |
|---|---|
| Dokładność[K] | 20...50 °C: < ± 0,5 K;-25...150 °C: < ± 1,5 K |
| Powtarzalność[K] | 0,2 |
| Rozdzielczość[K] | 0,1 |
Czasy reakcji
| Pomiar przewodności | |
|---|---|
| Czas reakcji[s] | < 2; (T09; Tłumienie = 0) |
| Pomiar temperatury | |
|---|---|
| Czas reakcji[s] | < 9; (T09) |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| Profil |
| ||||
| SIO tryb | nie | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 1 | ||||
| Min.czas cyklu procesu[ms] | 6,4 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -40...60 |
| Temperatura składowania[°C] | -40...85 |
| Ochrona | IP 68; IP 69K; (7 dni / 3 m wody / 0,3 bar: IP 68) |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 172 |

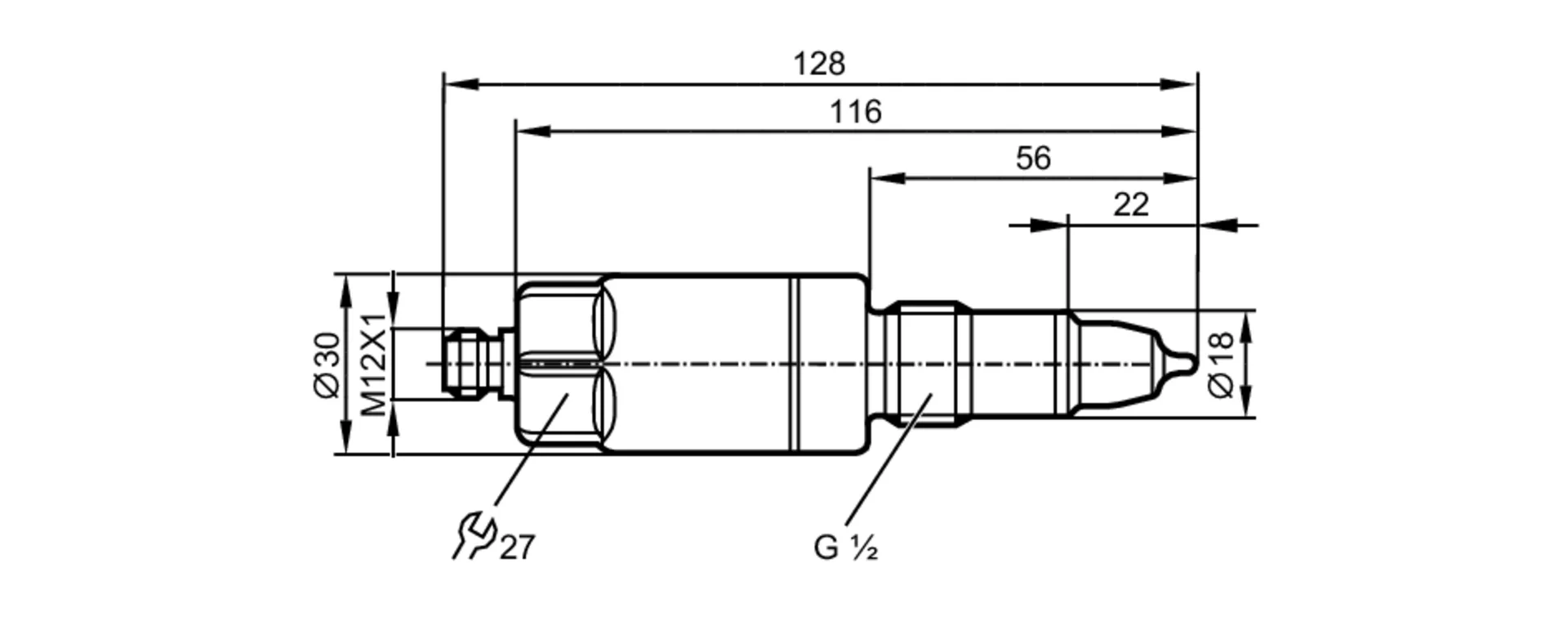

Dane mechaniczne
| Waga[g] | 270,5 |
| Materiał | stal nierdzewna (1.4404 / 316L); PEEK; PEI; FKM |
| Materiały części w kontakcie z medium | PEEK; stal nierdzewna (1.4404 / 316L) |
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny stożek uszczelniający |
Uwagi
| Uwagi |
| |
| Uwagi | technika cyfrowa łączy się z analogową: integracja nowoczesnych czujników IO-Link w sposób analogowy - EIO104 pozwala na stworzenie dwóch sygnałów analogowych z inteligentnych czujników IO-Link wykrywających kilka wartości procesowych. | |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12 (EN 61067-2-101); kodowanie: A; Styki: pozłacane |
Parametry techniczne - Czujnik przewodności kondukcyjny (LDL100) - IFM
Nr kat.
OC-IFM011330
