Czujnik ultradźwiękowy UGB00300FOKG/US (UGT521) - IFM

SKU: OC-IFM017409 MPN: UGT521
Producent: IFM
Cena netto/szt. 895,95 zł
1 102,02 zł brutto/szt.
Czujnik ultradźwiękowy UGB00300FOKG/US (UGT521) - IFM
895,95 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik ultradźwiękowy UGB00300FOKG/US (UGT521) - IFM

  • Wyjątkowo niewielka konstrukcja do stosowania w ograniczonej przestrzeni
  • Programowalna funkcja wyjściowa NO/NC
  • Bezdotykowe wykrywanie niezależnie od barwy, przezroczystości czy cech powierzchni obiektu
  • Łatwa regulacja pracy urządzenia przez przewód do programowania
  • Wyraźnie widoczna dioda LED wskazująca stan przełączenia i echo

Cechy produktu

Wykonanie elektryczneNPN
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Strefa działania[mm]40...300; (Obiekt: 200 x 200 mm)
ObudowaObudowa gwintowana

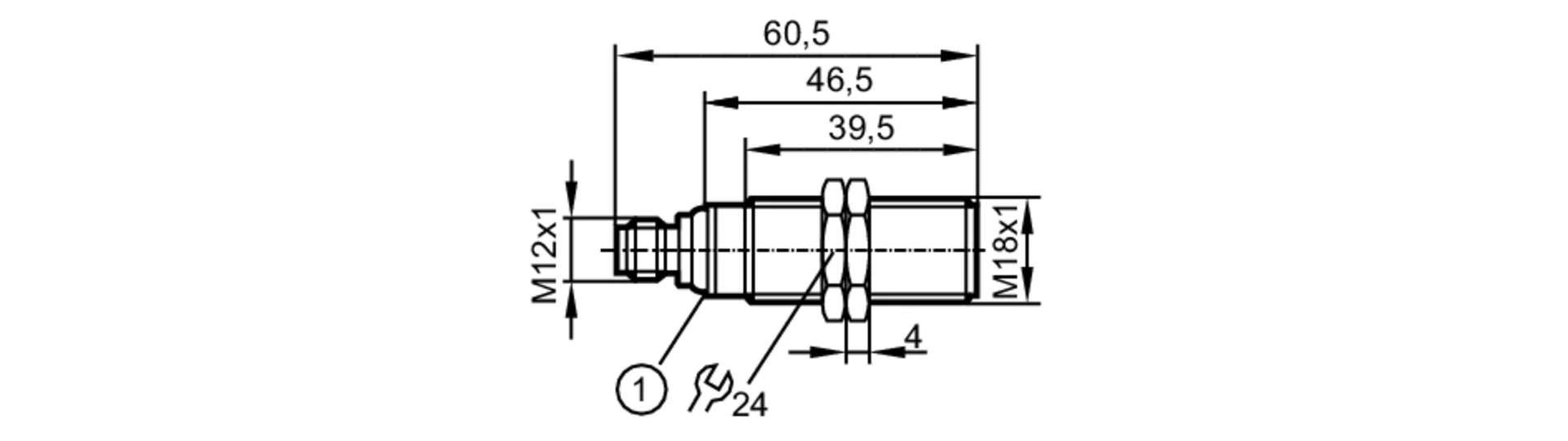

Wymiary[mm]M18 x 1 / L = 60,5

Dane elektryczne

Napięcie zasilania[V]10...30 DC; (supply class 2 zgodnie z cULus)
Pobór prądu[mA]< 35
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]< 0,3
Częstotliwość nośna[kHz]300

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 1

Wejścia

Wejście synchronizacjinie
Wejście multipleksnie

Wyjścia

Łączna liczba wyjść1
Wykonanie elektryczneNPN
Liczba wyjść binarnych1
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2,2
Prąd obciążenia wyjścia przełączającego DC[mA]100
Częstotliwość przełączania DC[Hz]8
Zabezpieczenie przed zwarciemtak
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Strefa działania[mm]40...300; (Obiekt: 200 x 200 mm)
Strefa martwa[mm]40
Kąt apertury[°]15; (±2)
Maks. odchylenie czujnik / obiekt 90° [°][°]± 4

Dokładność / odchylenie

Kompensacja temperaturytak
Histereza[%]< 1
Dryft punktu przełączania[%]-5...5
Powtarzalność1 %
Rozdzielczość[mm]2
UwagaWskazane wartości są osiągane po czasie rozgrzewania min. 20 minut

Warunki pracy

Temperatura otoczenia[°C]-20...70
Temperatura składowania[°C]-30...80
OchronaIP 67

Testy / dopuszczenia

EMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 w.cz. promieniowane3 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 w. cz. przewodzone3 V
EN 55011klasa A
Odporność na wibracje
EN 60068-2-6 Fc(10-55) Hz Amplituda 1mm, Czas 5 min., 30 min. w każdej osi w częstotliwości rezonansowej lub 55 Hz
Odporność na wstrząsy
EN 60068-2-27 Ea30 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
MTTF[lata]202
Dopuszczenie UL
Ta-20...70 °C
ZasilanieClass 2
Numer ULE174191

Dane mechaniczne

Waga[g]79
ObudowaObudowa gwintowana
Wymiary[mm]M18 x 1 / L = 60,5
Opis gwintuM18 x 1
Materiałstal nierdzewna (1.4404 / 316L); PA; Epoksydowo-ceramiczna
Moment dokręcający[Nm]50

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjścia1 x LED, kolor żółty
echo1 x LED, kolor zielony

Akcesoria

Dostarczane elementy
nakrętki zabezpieczające: 2 x M18, stal kwasoodporna

Uwagi

Uwagi
Napięcie eksplatacji "supply class 2" zgodnie z cULus
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
diagram Diagramy i grafiki
1:odległość
2:Strefa działania
3:wykres włączania / wyłączania
4:Obiekt 100 x 100 mm
5:50% celu w strefie wykrywania
6:Punkt przełączania

Parametry techniczne - Czujnik ultradźwiękowy UGB00300FOKG/US (UGT521) - IFM

Nr kat.
OC-IFM017409

Pliki do pobrania - Czujnik ultradźwiękowy UGB00300FOKG/US (UGT521) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
